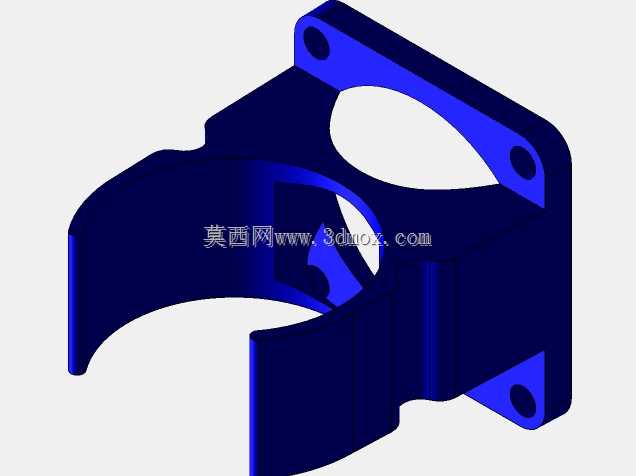

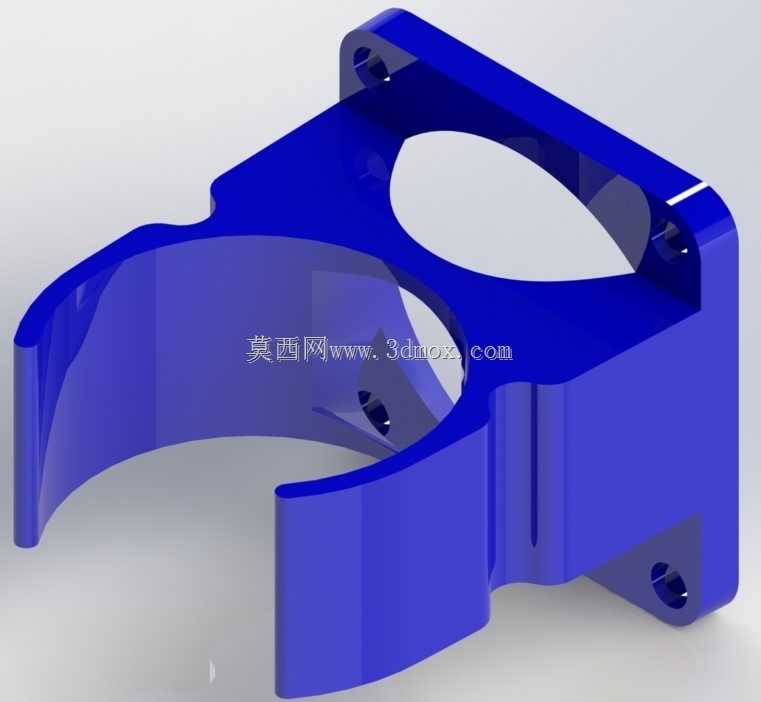

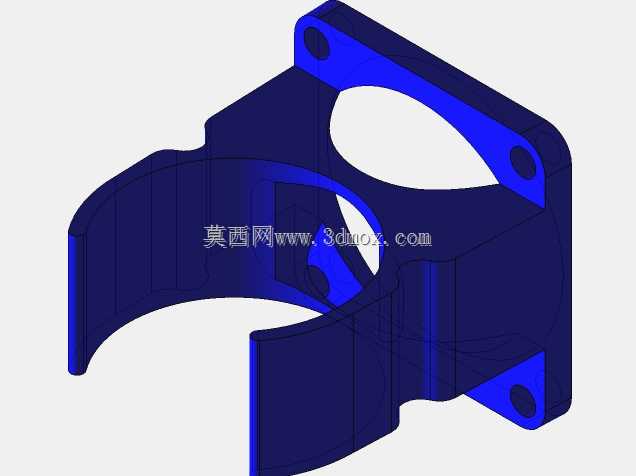

E3DV6热端散热器风扇固定安装夹结构

熔融沉积3D打印机热端区域的散热风扇固定，一直是DIY改装和小批量装机里容易出问题的环节，常规扎带固定容易受喷头持续高温影响老化松脱，薄金属片支架长期受风扇振动影响容易出现应力断裂，还会因为安装位置偏移导致散热风道错位，让喉管散热不足引发堵头、溢料等故障。这款安装夹在结构设计上完全围绕FDM设备的实际加工和使用场景做了适配，半环抱式的热端卡合弧面没有做整圈封闭结构，留出了足够的装配公差余量，哪怕是打印件存在0.1-0.2mm的尺寸收缩偏差，也能顺利卡入热端的散热铝块外壁，不会出现过紧卡裂或者过松晃荡的问题。夹体上方的椭圆形镂空不是单纯的减重设计，刚好对准热端喉管的散热鳍片区域，不会阻挡散热风道的纵向流通，避免支架本身挡住气流导致散热效率下降。四个边角的安装孔位做了沉台处理，不管是用自攻螺丝固定风扇还是用M3标准机牙螺丝锁紧，螺丝头都能完全埋入夹体表面，不会凸出来刮到打印过程中移动的线材或者周边的机架结构。夹体侧边的加强筋没有做冗余的加厚设计，刚好沿着受力方向分布，日常风扇运行的持续振动会被筋位分散到整个夹体框架上，不会在螺丝孔位置出现应力集中导致的开裂。和热端接触的弧面内壁做了细微的防滑纹理处理，不需要额外涂抹胶水或者加缓冲垫，卡入后就能靠摩擦力限制夹体周向转动，哪怕设备长时间高速移动打印，风扇位置也不会出现偏移。整个夹体的壁厚均匀控制在2mm，不管是用PLA还是耐高温的PETG材料打印，都不会出现壁厚不均导致的翘曲变形，打印时不需要额外加支撑，悬空的弧面角度刚好在FDM工艺的自支撑角度范围内，拆件后不需要做过多的打磨处理就能直接投入装配。夹体和风扇接触的平面做了0.05mm的微凸设计，锁紧螺丝后能让风扇和夹体完全贴合，不会出现缝隙导致的风道漏风，保证散热气流全部吹向喉管散热区域，从固定结构层面降低热端堵头的概率。
