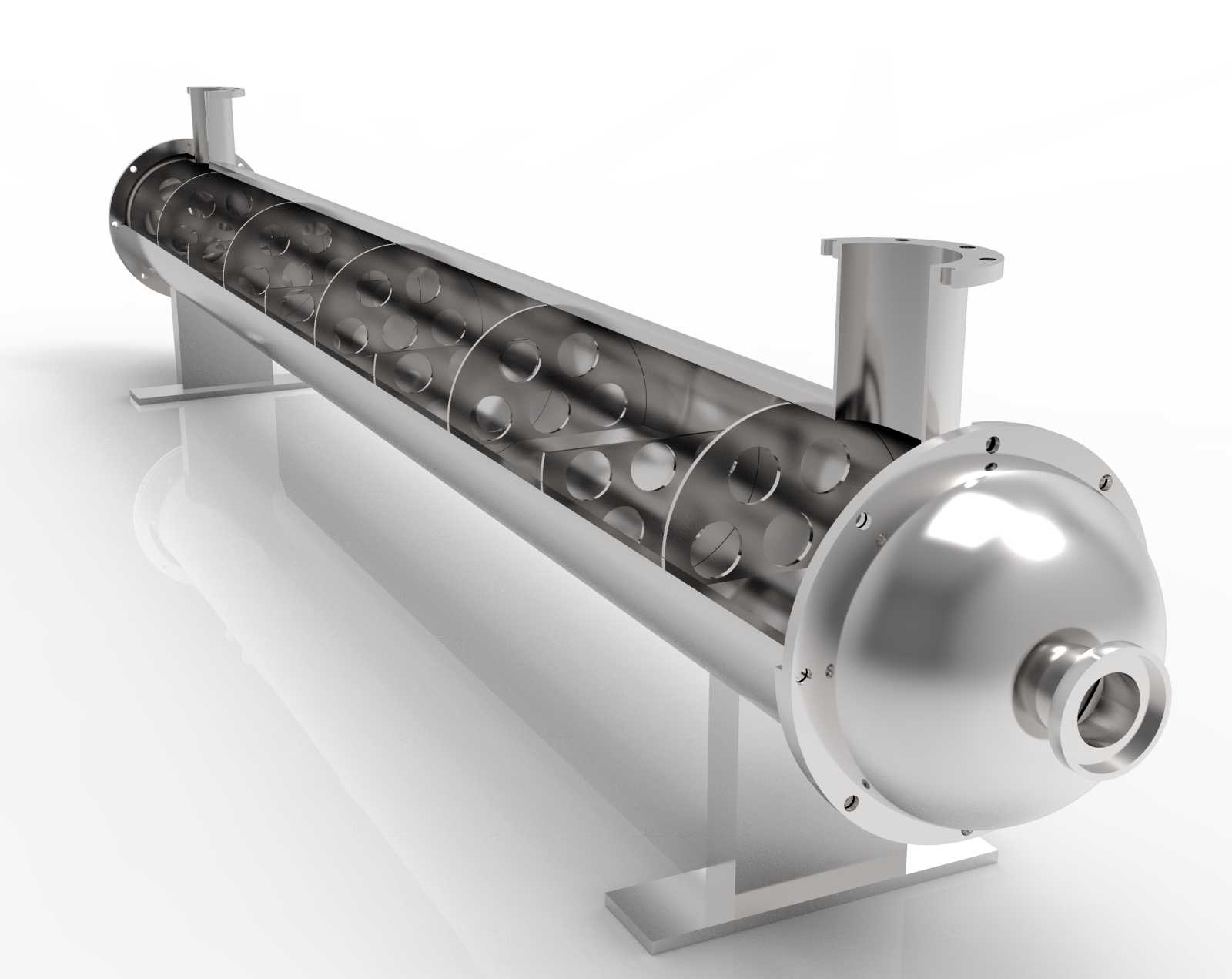

剖视结构管壳式换热设备三维设计

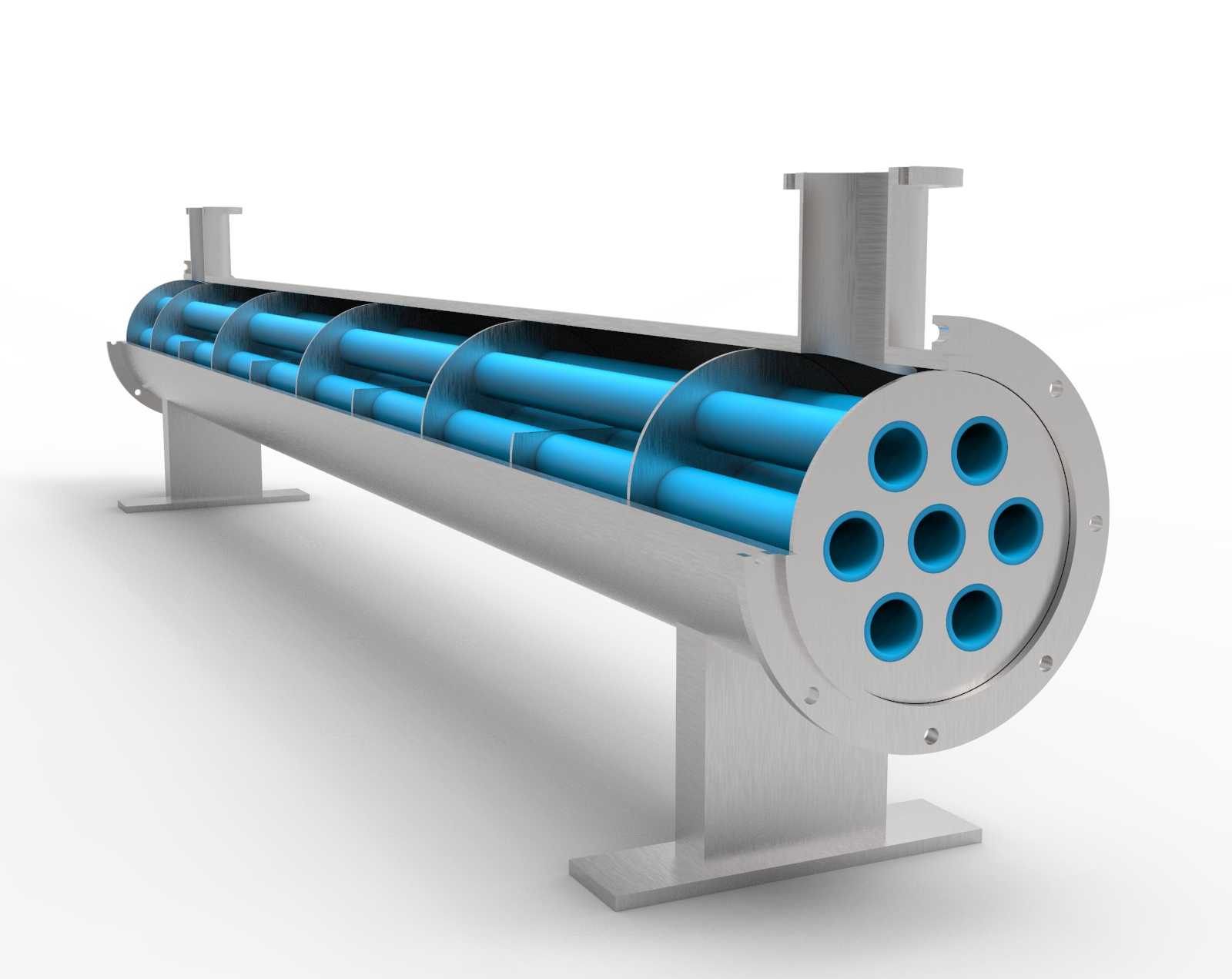

管壳式换热器在现场加工装配时，最容易出现的隐患集中在管板与管束的同轴度偏差、支座承重后的筒体形变、以及管程壳程分隔处的密封失效问题，这款剖视展示的三维结构，恰好把这些容易被忽略的加工适配细节做了具象化呈现。管板上的七个换热管孔排布没有采用常规正圆等距阵列的偷懒做法，孔位间距刻意留出了管头焊接的操作空间，相邻管壁之间的间隙刚好满足氩弧焊枪的伸入角度，不会出现加工时焊枪无法到位、只能盲目堆焊导致的焊瘤堵塞流道问题。筒体采用分段剖视的展示形式，能清晰看到内部折流板的间距设置，每段折流板的缺口位置错开排布，既保证壳程介质的紊流效果提升换热效率，又给折流板与筒壁的焊接预留了连续焊缝的操作长度，不会出现折流板边缘焊缝断续、受压后介质短路的问题。两端的管箱法兰与筒体法兰的螺栓孔位做了对位标记设计，现场装配时不需要反复调整孔位对齐，法兰密封面的凸台高度特意控制在3毫米，搭配标准缠绕垫片时压缩量刚好处于密封最优区间，不会因为凸台过高压溃垫片，或是凸台过浅导致密封比压不足出现泄漏。底部的鞍式支座没有直接与筒体做刚性绑定，支座与筒体接触的弧面做了微小的半径差设计，支座弧面半径比筒体外径大2毫米，装配时可以适配筒体卷制时产生的微小圆度误差，不需要现场修磨支座弧面就能实现贴合承重，同时支座底板的地脚螺栓孔做了长圆孔设计，能抵消设备运行时温度变化产生的热胀冷缩位移，避免热应力拉裂地脚螺栓或是筒体焊缝。顶部的两个介质接管位置没有设置在筒体正上方的中心线上，而是偏向管板一侧偏移了一定距离，这样的设置能让进入壳程的介质直接冲到折流板的导流区域，不会直接冲刷管束顶部造成局部冲蚀，同时接管与筒体的连接部位做了加厚补强圈，补强圈的弧度与筒壁完全贴合，焊接时不会出现应力集中的尖角区域。剖视露出的蓝色换热管与管板的连接部位，特意做了管头伸出管板2毫米的结构展示，这部分伸出长度刚好满足管头焊接后胀接的工艺要求，不会因为伸出过长导致管头焊后变形，或是伸出过短无法实现胀接密封。整个结构的所有细节都贴合实际加工装配的工艺要求，没有为了视觉效果牺牲工艺合理性，每一处尺寸设置都对应着现场加工、装配、运维环节的实际痛点，能直接作为工艺人员编制加工工序、装配作业指导的直观参考，也能帮助新入行的技术人员快速理解管壳式换热器的结构逻辑，避免设计时出现脱离加工实际的理想化错误。
