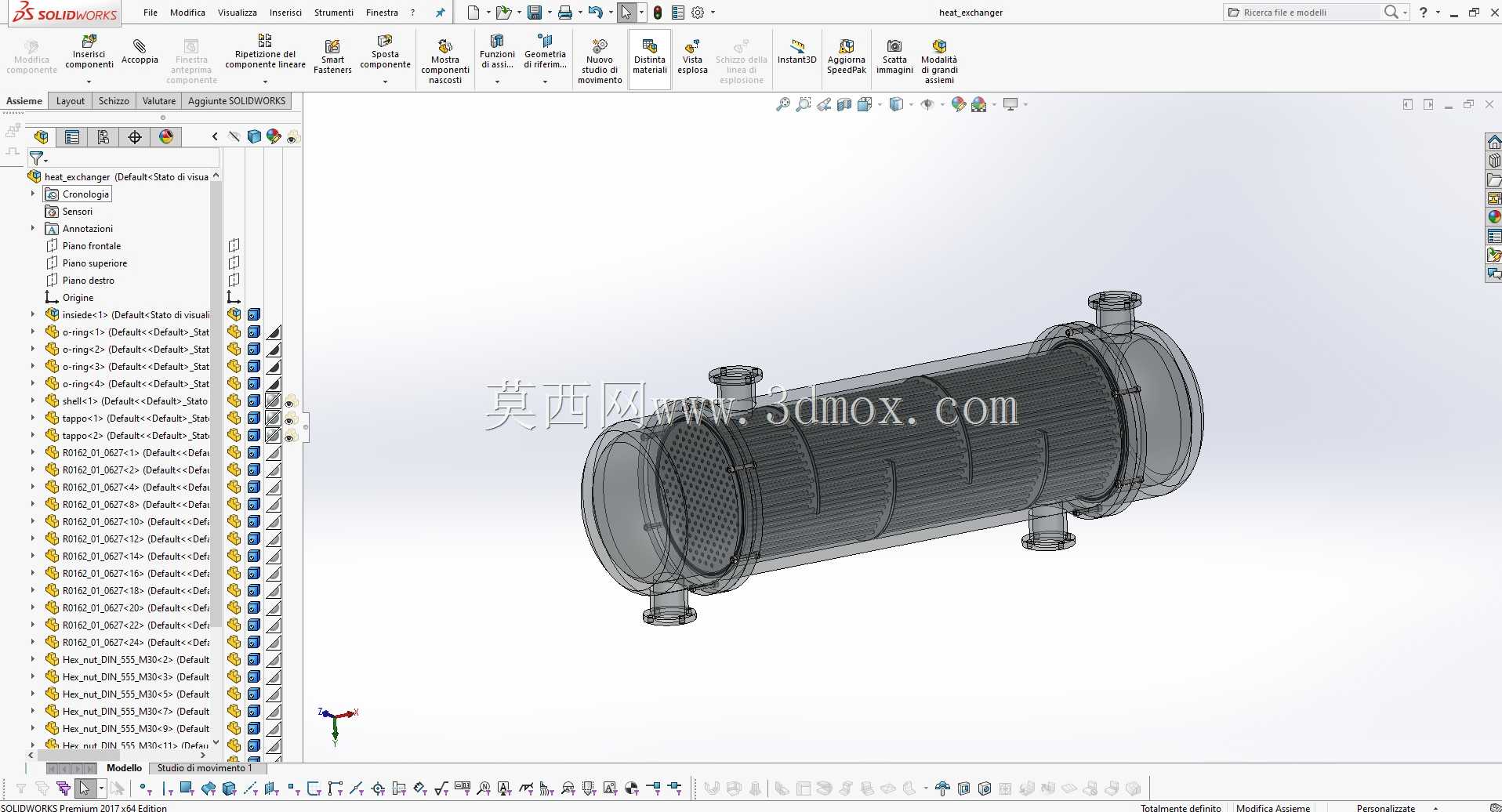

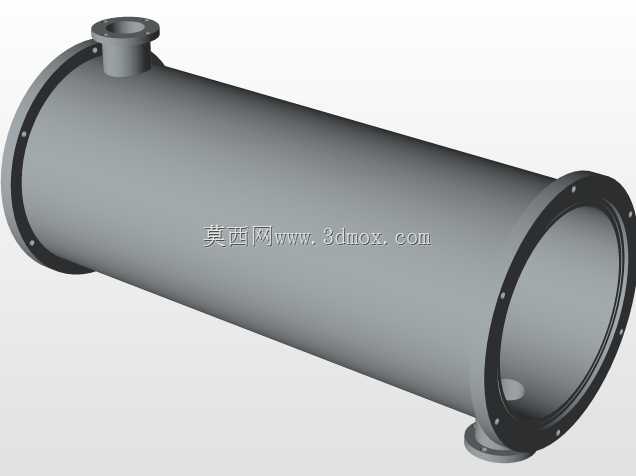

管壳式折流流道热交换器结构设计

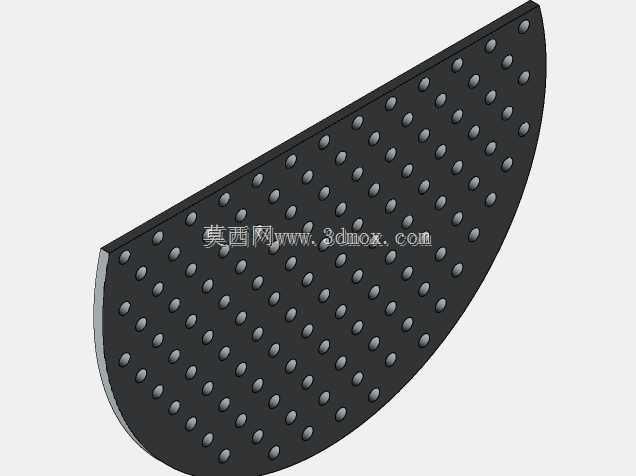

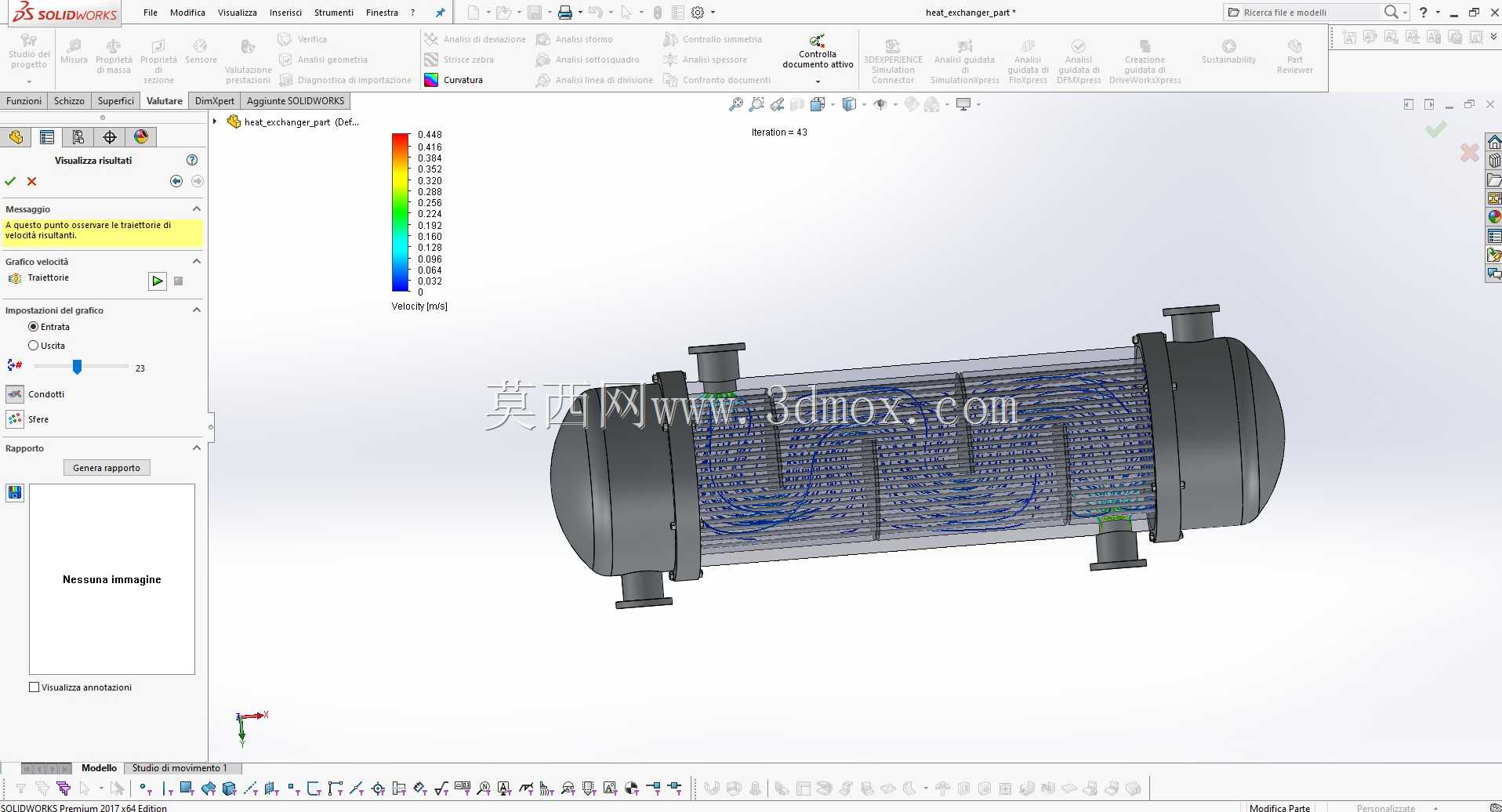

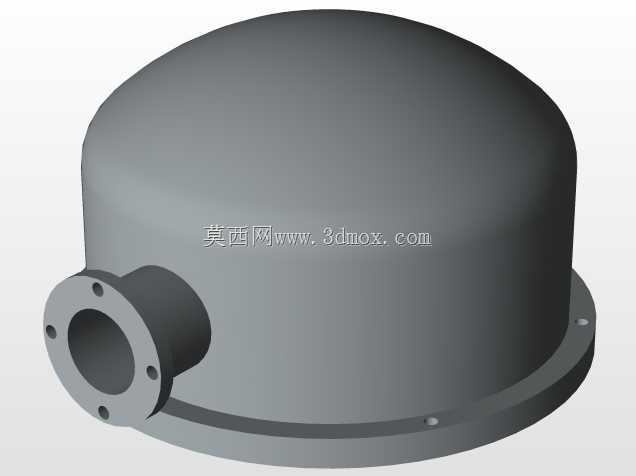

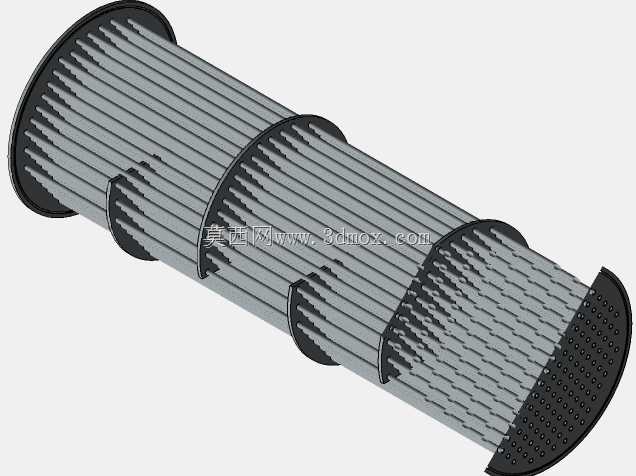

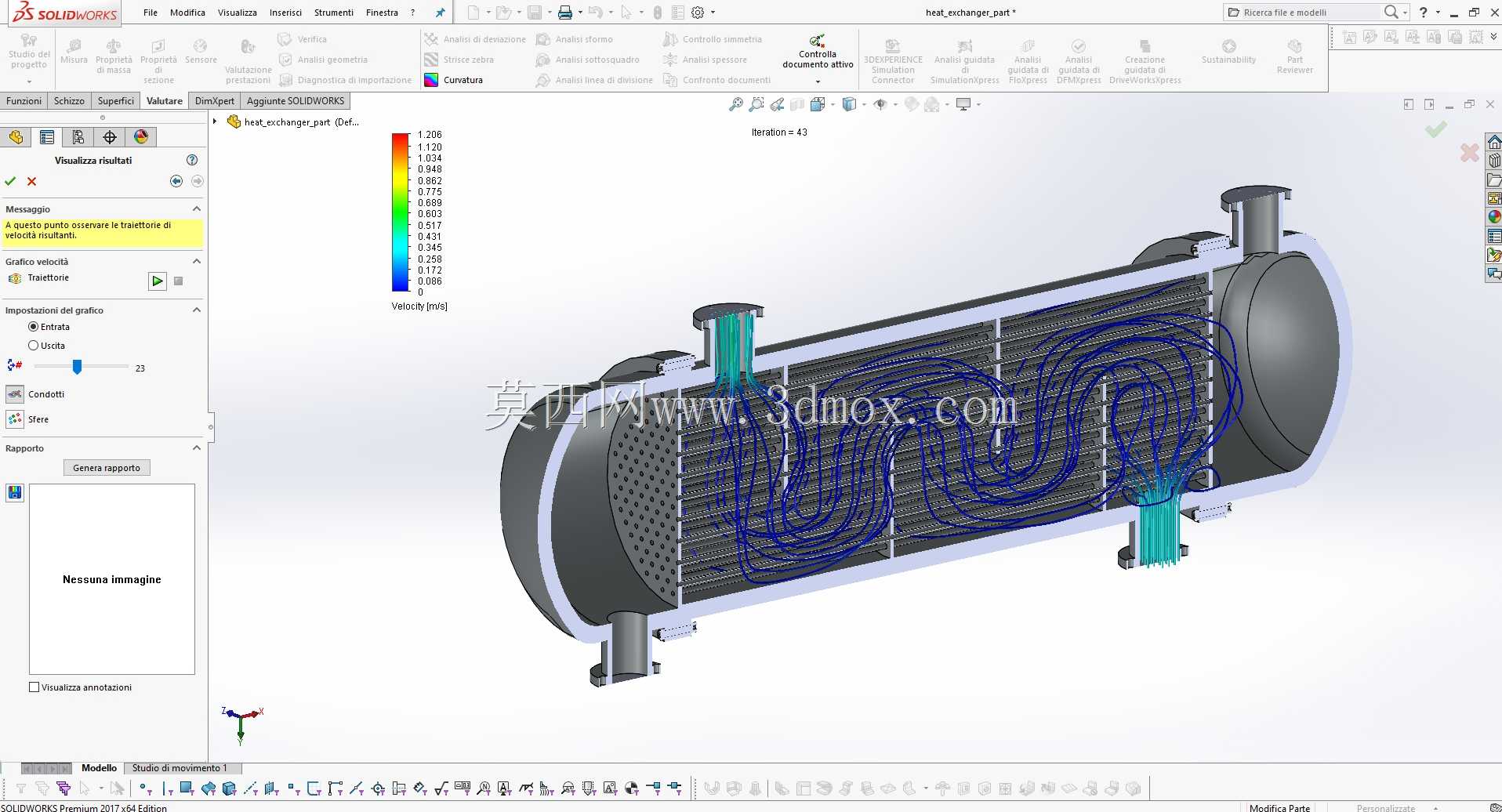

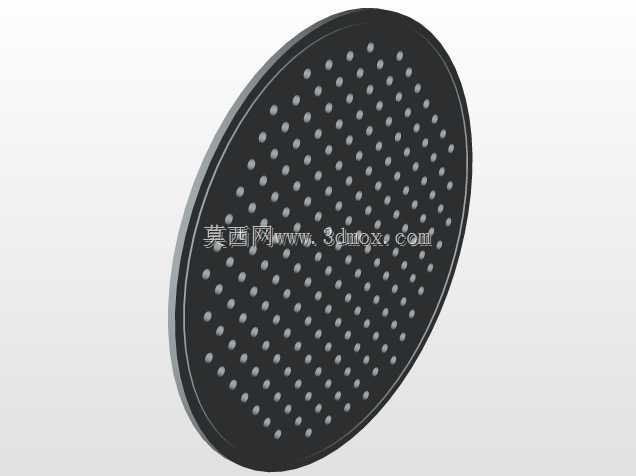

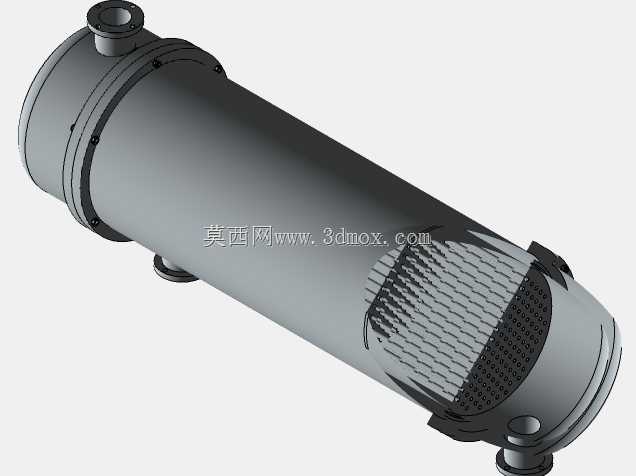

管壳式热交换器的加工装配环节，折流板与壳体内壁的间隙公差一直是现场返修率居高不下的痛点，间隙过大会造成壳程流体短路直接降低换热效率，间隙过小则会让管束穿装过程中出现管端划伤、密封面磕碰的问题，这套结构在折流板外边缘做了0.15mm的倒角导向处理，同时将折流板的管孔同轴度公差控制在0.08mm以内，既避免了穿管时的管壁刮损，也把流体短路的泄漏量控制在工程允许的3%阈值内。壳程的多回程折流流道没有采用常规的单弓形折流板等距排布，而是根据流体仿真得到的流速分布调整了折流板间距，靠近进出口的位置折流板间距收窄，避免高速流体直接冲刷管束造成局部冲蚀，中间换热充分的区域适当拉大折流板间距，降低壳程的流体阻力，减少泵功消耗。管板与壳体的连接位置没有采用传统的焊接后整体加工工艺，而是预留了2mm的密封凸台，管束预装完成后再进行密封面的精车，消除焊接变形带来的密封面平面度误差，避免运行过程中出现壳程与管程的介质串漏。进出液接口的位置做了防冲板结构，直接对着接口的管束区域加装了弧形导流板，让进入壳程的流体先沿导流板分散到整个壳程截面，不会直接冲击管束造成局部振动，长期运行下也能减少管束的疲劳磨损。两端管箱的法兰密封面采用了凹凸面结构，相比平面密封能承受更高的工作压力，适配油类、化学介质、气体等多种不同工况的换热需求，管箱内部的分程隔板做了密封槽结构，加装柔性石墨垫片后能彻底隔绝不同管程的流体串流，保证多管程的换热流程按照设计路径流动。管束的定距管长度按照折流板的实际排布位置做了差异化配做，每根定距管的长度公差控制在0.05mm以内，组装后折流板不会出现倾斜偏移，所有换热管都能保持平行状态，避免运行过程中出现流体诱导振动造成的管束磨损。这套结构在加工适配性上做了大量细节调整，所有焊接位置都预留了焊接收缩余量，机加工工序的排布完全贴合车间现有设备的加工能力，不需要定制特殊工装就能完成整套设备的加工装配，落地实用性极强。
