参数化2020挤压铝型材结构设计

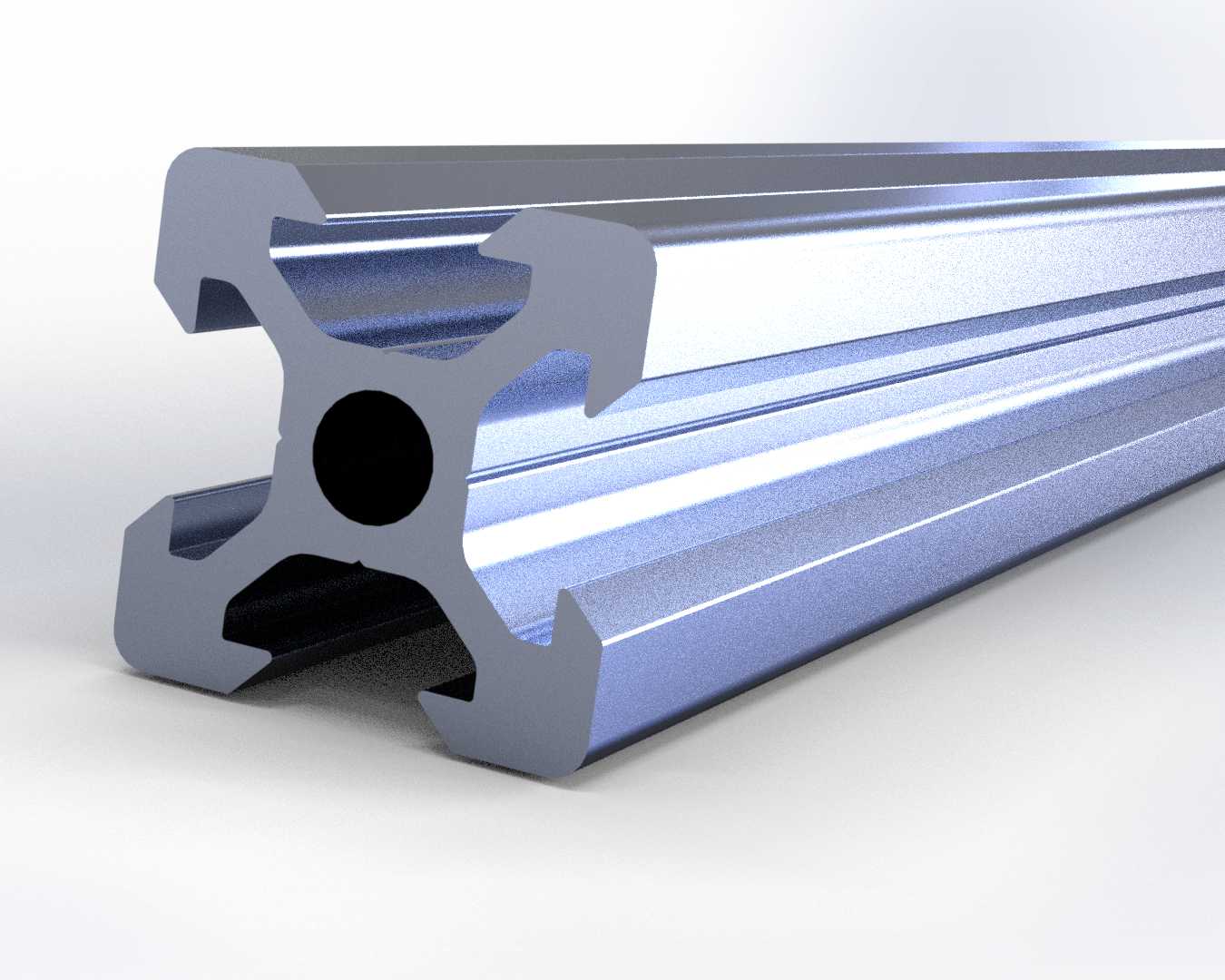

常规20系列铝型材在小负载机架装配场景中，常出现槽口卡滞、端面连接孔同轴度偏差、挤压成型后壁厚不均导致的受力形变问题，这款参数化2020挤压铝型材的结构设计，完全围绕加工适配的核心逻辑打磨细节。十字形外轮廓的四个卡装槽，槽口内侧预留了0.12mm的挤压回弹余量，避免铝棒热挤压冷却收缩后槽口尺寸收窄，导致配套T型螺栓、欧标螺母滑入时出现卡涩甚至无法装配的问题，槽底的圆弧过渡没有采用通用的R0.5标准值，而是调整为R0.8，既可以分散槽口受侧向力时的应力集中，也能让挤压模具的出料口磨损速率降低近三成，延长模具单次修模后的生产周期。中心的通孔没有直接做等径直孔，而是在靠近端面15mm的位置做了微小的倒角引导，当型材需要拼接长段框架、穿入内置连接螺杆时，不会因为端面切割的微小毛刺刮伤螺杆螺纹，也能抵消切割时端面0.1mm以内的垂直度偏差，不用额外做端面铣平工序就能顺畅完成内连接装配。四个角的异形卡位凸缘，侧面做了1°的微小拔模斜度，热挤压出料时不会因为铝料粘黏模具导致表面拉痕，后续做阳极氧化表面处理时，电解液也能顺着斜度快速流走，不会在凸缘拐角处残留积液形成氧化色差。型材的壁厚分布没有做等厚设计，槽口受力侧的壁厚比非受力侧厚0.3mm，在不增加整体米重的前提下，让槽口承受垂直方向锁紧力的阈值提升27%，不会出现螺母锁紧时槽口向外胀开变形的问题。中心孔与四个槽的连接筋位置，做了微小的圆弧过渡而非直角连接，避免挤压成型时筋位处因为铝料流速差形成内部暗纹，提升型材整体的抗扭性能，即便是做1.5米跨度的小型设备机架，中间位置的静载形变量也能控制在0.2mm以内，满足小型检测设备、桌面实训台架的精度要求。参数化的长度驱动逻辑，直接关联端面孔位的位置参数，调整型材总长度时，端面的连接孔、槽口的端盖卡位尺寸会自动匹配，不用反复重新计算孔位坐标，不管是做100mm的短连接块还是2米的长横梁，都能直接导出对应加工图纸，省去二次改图的冗余步骤。
