参数化2060挤压工业铝型材结构设计

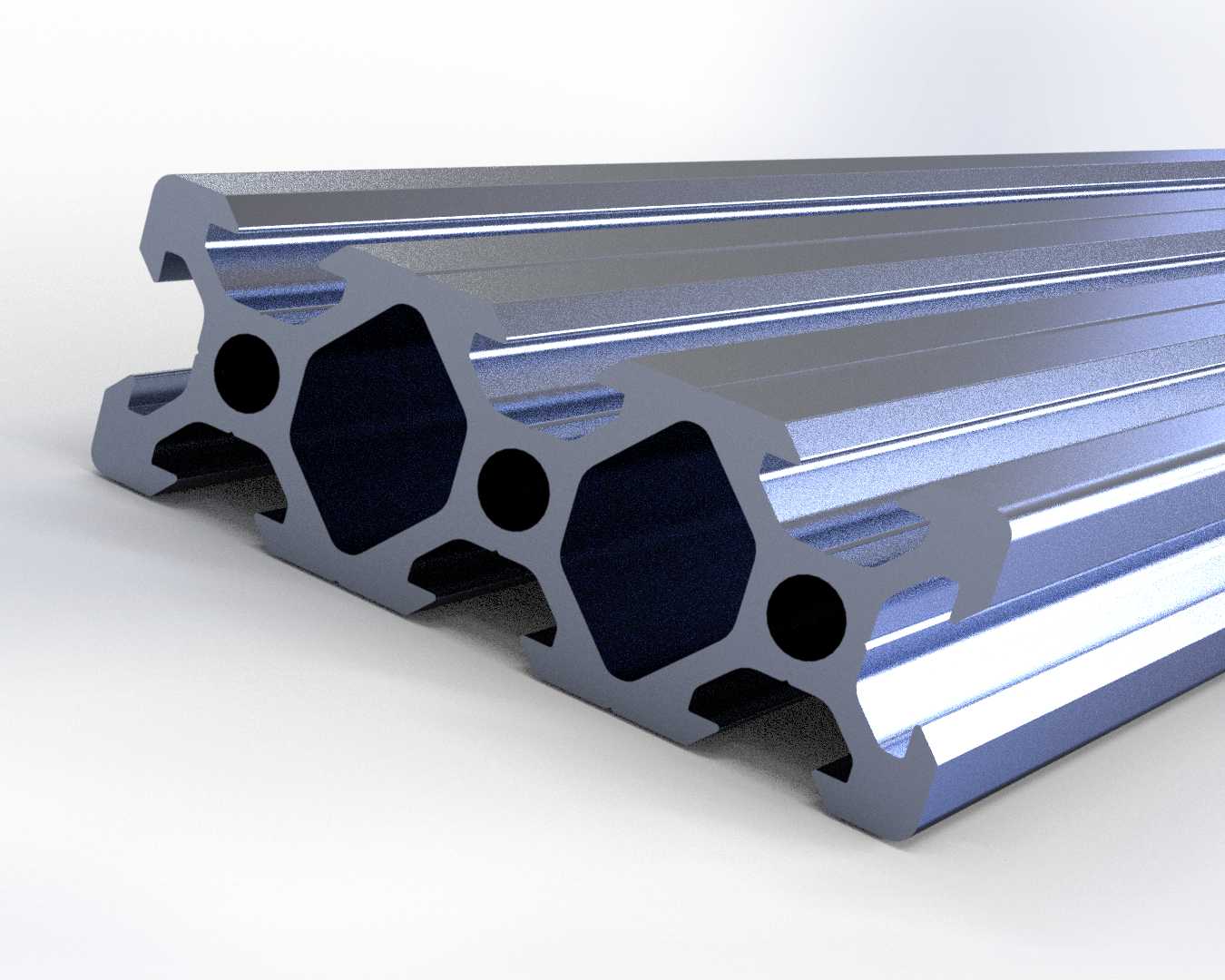

常规挤压铝型材开模后截面固定，面对不同机架的受力需求只能靠增加型材数量、拼接额外加强件补足刚性，既挤占安装空间又抬升整体物料成本，这款2060截面的参数化铝型材，从挤压成型的金属流动规律出发调整了空腔布局，把传统单矩形空腔替换为六边形主腔加圆形辅助腔的组合结构。六边形腔的棱边刚好对应挤压模孔的金属分流桥位置，能让铝棒在挤压筒内流经模孔时流速更均匀，不会出现薄壁处流速过快导致的型材扭拧、壁厚差超差问题，省去后续校直工序的反复调整工时。圆形辅助腔的位置避开了型材表面的T型槽安装位，不会削弱槽道的螺纹咬合深度，不管是装T型螺栓还是弹片螺母，都能保证足够的锁紧力，不会因为长期受振动出现连接件松脱的隐患。参数化设计的核心不是简单做长度拉伸，而是把截面的壁厚、空腔大小、T型槽开口尺寸都做了关联约束，调整长度时不会出现槽道错位、端部安装孔位偏移的问题，切割下料后可以直接端铣安装面，不用二次划线找正。截面外侧的卡槽做了微小的拔模斜度，挤压脱模时不会拉伤型材表面的氧化层基底，后续做阳极氧化处理时膜厚能均匀覆盖，不会在棱边位置出现露白、色差。型材的棱边做了R0.8的圆角过渡，既不会在搬运装配时划伤操作人员，也能避免应力集中导致的型材受冲击时从棱边开裂。实际装配测试时，两根型材垂直拼接用角件连接，锁紧螺栓后拼接面的缝隙能控制在0.05mm以内，不用额外打密封胶或者加调整垫片，就能满足自动化设备机架的平面度要求。面对不同的负载场景，还可以直接在参数表中调整主腔的壁厚，不用重新绘制整个截面草图，就能快速衍生出不同承重等级的同规格型材，适配从轻型料架到中型设备机架的不同需求，省去重复开模的成本与周期。
