100mm直径右装麦克纳姆轮结构设计

这款麦克纳姆轮是面向全向移动场景开发的行走执行部件，核心适配需要平面内任意方向移动、零半径转向的智能移动设备，目前广泛应用在仓储AGV小车、工业巡检机器人、服务型移动机器人、竞赛类机器人底盘、窄通道作业转运平台等场景中，能够解决传统转向轮在狭小空间内转向半径大、移动路径受限的痛点，让搭载该轮组的设备无需预留转向空间即可完成横移、斜行、原地旋转等复杂移动动作，大幅提升空间利用率与移动灵活性。

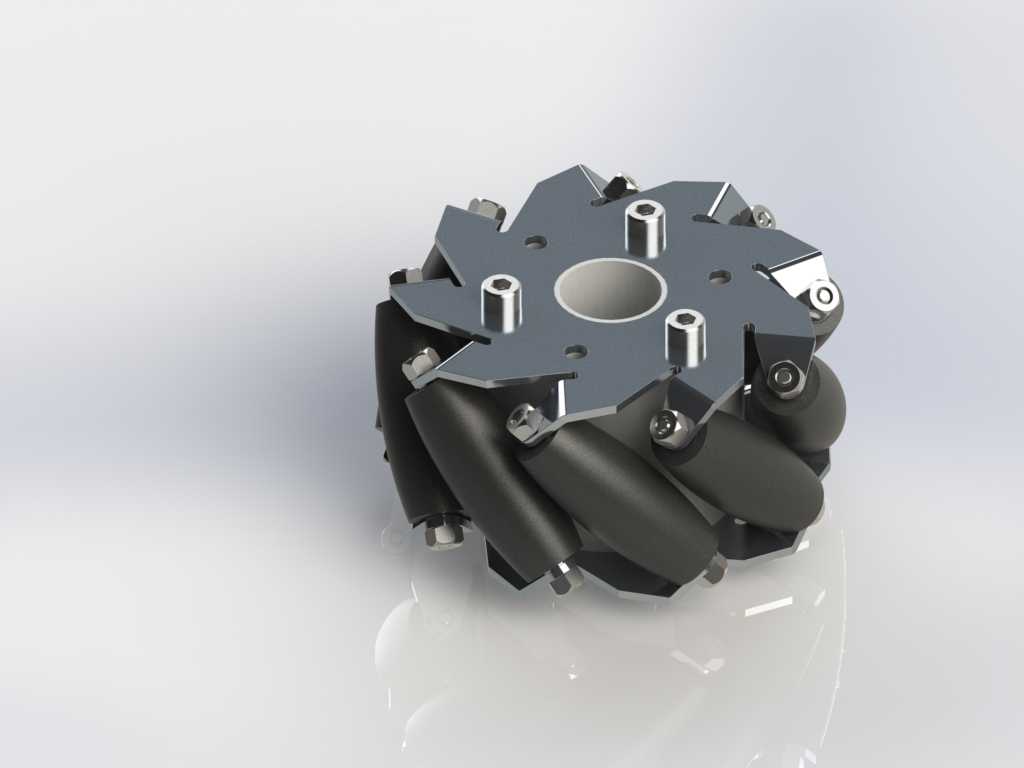

从功能特性来看，该轮组采用周边分布式斜置辊子结构，轮毂周边均匀排布多根与轮轴呈45度夹角的包胶辊子，每根辊子都可以绕自身小轴自由转动，当轮组整体绕主轮毂轴转动时，斜置辊子会同时产生沿轮身周向与轴向的分力，通过调整不同位置轮组的转速与转向，就能将分力组合为任意方向的合力，实现全向移动效果。辊子外层采用高摩擦系数的耐磨包胶材质，既能够保证与地面接触时的抓地力，避免打滑丢步，也能缓冲地面微小颠簸，降低行走过程中的震动与噪音，适配环氧地坪、瓷砖、平整水泥地等多种常见室内作业地面。

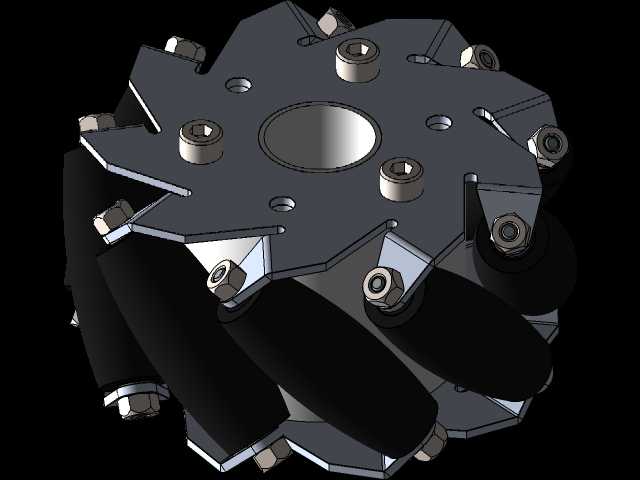

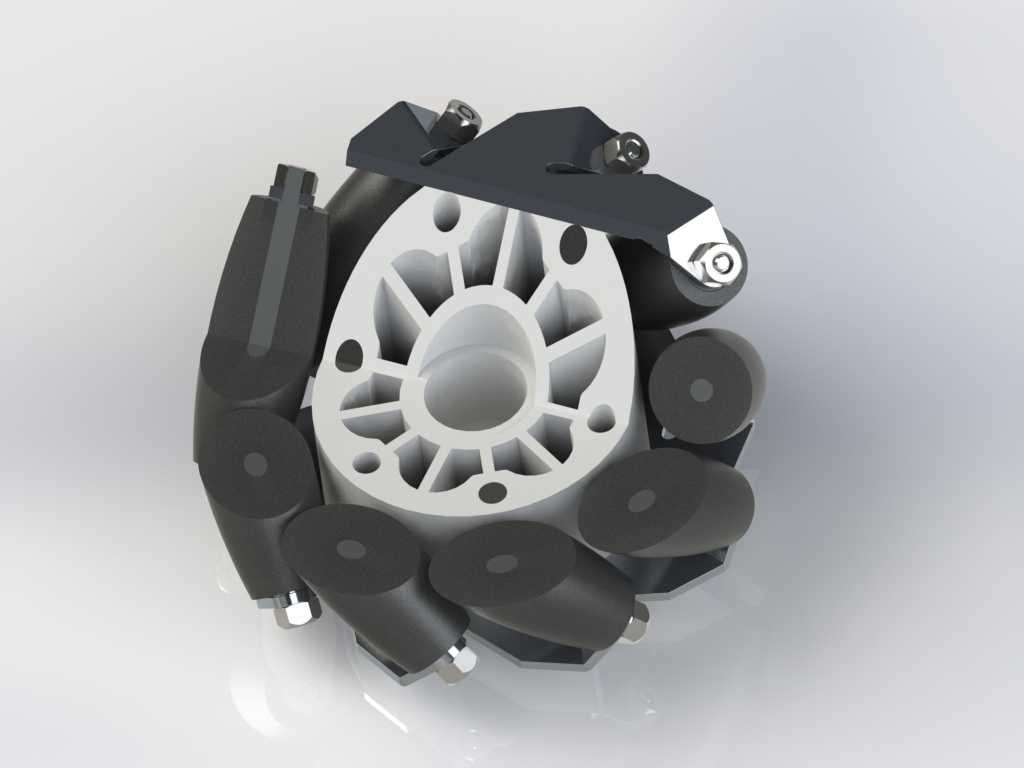

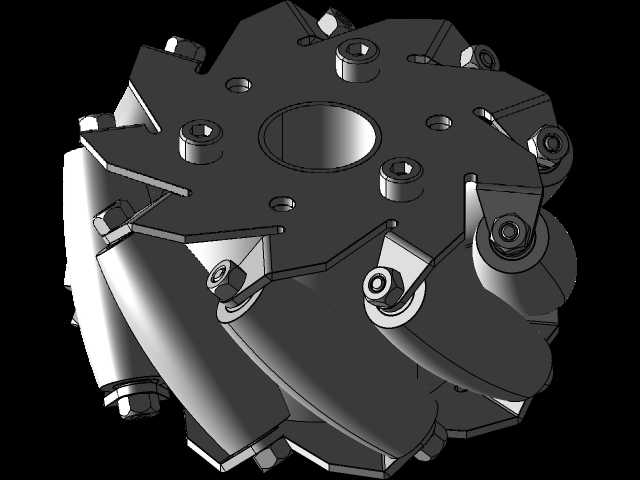

在设计思路上，这款轮组采用分体式装配结构，中心轮毂采用高强度硬质合金加工成型，预留中心安装轴孔与周向均布的安装定位柱，既能够保证主结构的刚性，承受额定负载下的径向与轴向冲击力，也方便与驱动电机输出轴、轮组安装支架精准对接；每根斜置辊子都通过独立的微型轴承与轮毂支架连接，保证辊子转动顺滑无卡滞，同时采用模块化装配设计，单根辊子磨损后可单独拆卸更换，降低后期维护成本。轮毂外缘的辊子安装座采用对称式布局，保证轮组转动过程中动平衡稳定，避免高速移动时出现轮组抖动的问题。

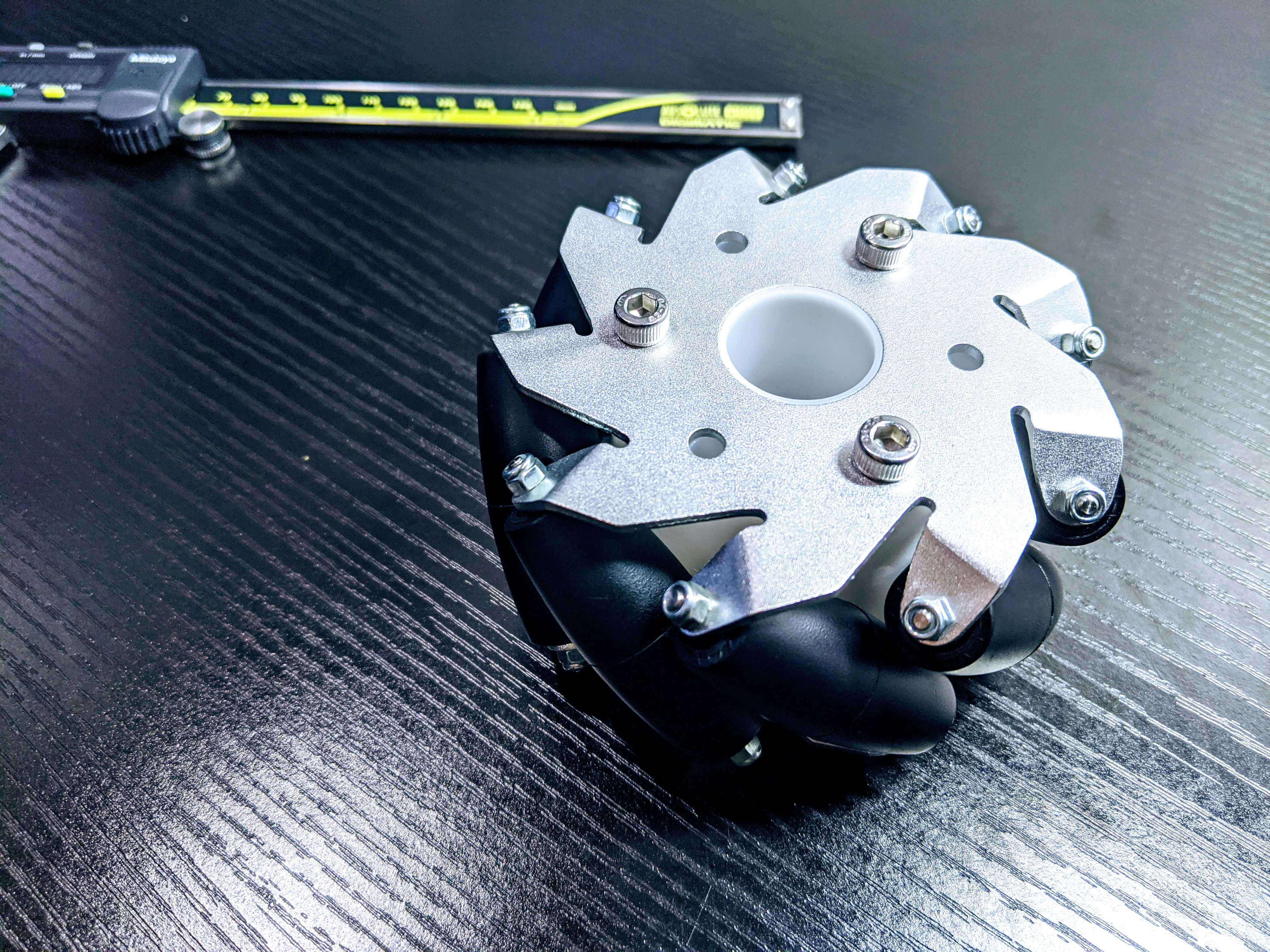

从安装边界来看，该款轮组标称直径为100mm，整体轮宽适配常规小型移动底盘的安装间距，中心轴孔尺寸匹配常用的直流减速电机、伺服电机输出轴规格，周向安装孔位符合行业通用的安装孔距标准，无需额外定制转接件即可直接适配市面上多数标准机器人底盘支架；轮组整体重量控制在轻量化区间，不会给移动底盘带来过多负载负担，同时额定负载能够满足小型服务机器人、轻型AGV的载重需求，安装时只需保证四个轮组的斜辊方向按标准布局排布，即可实现稳定的全向移动效果，轮组外缘与底盘安装架之间预留足够的安全间隙，避免转动过程中与底盘结构发生剐蹭干涉。
