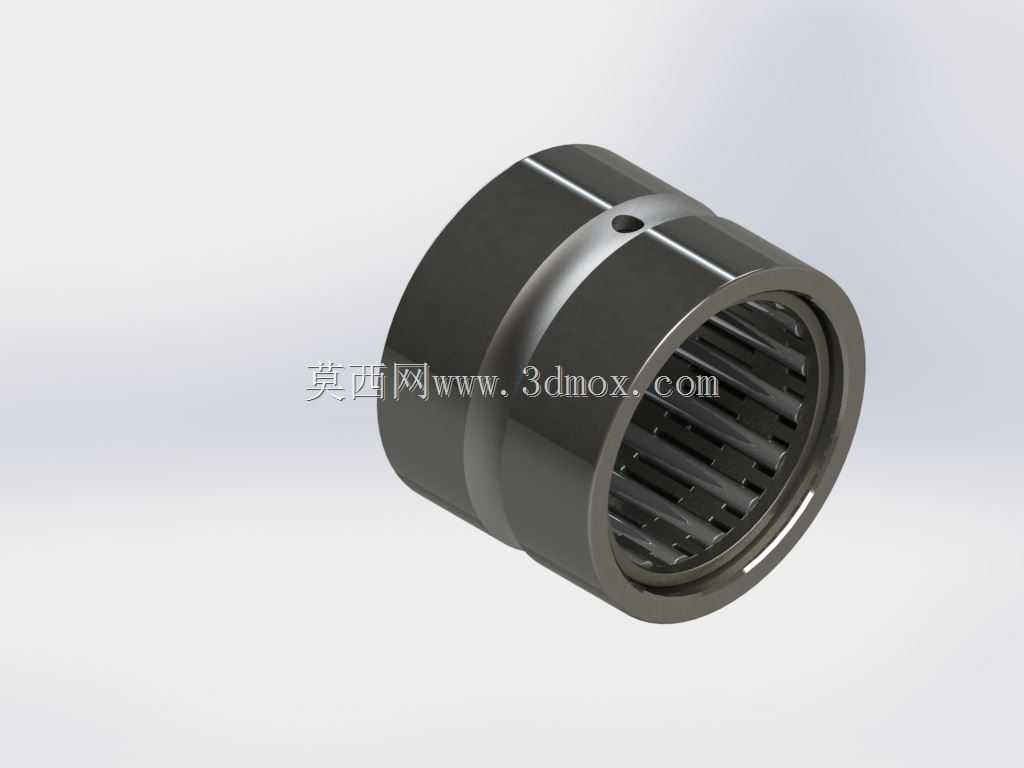

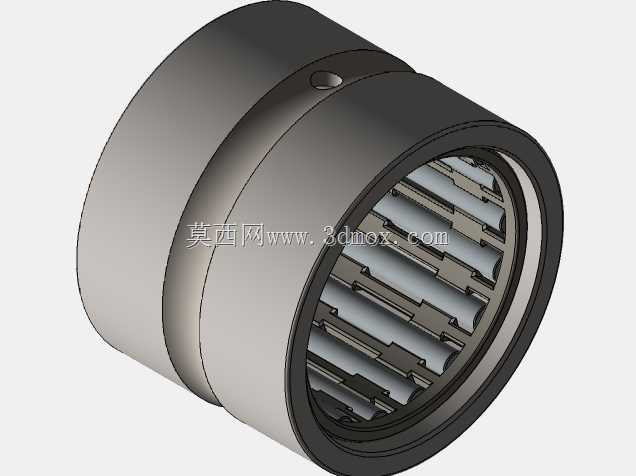

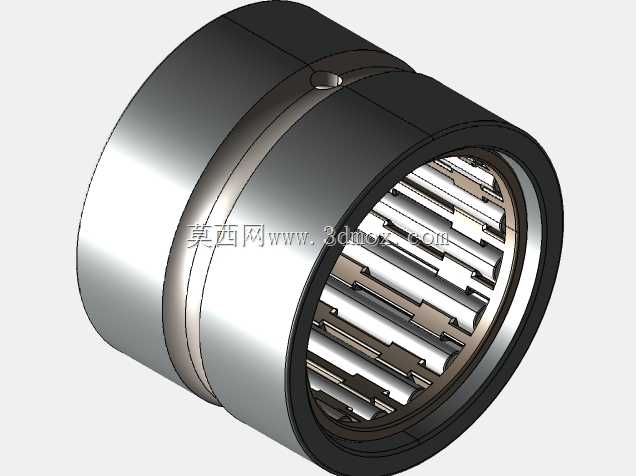

INA RNA6903型精密滚针轴承结构设计

做传动结构设计的工程师大多接触过滚针轴承的选型场景，尤其是安装径向空间受限的工况下，这类带薄型外圈的滚针组件往往是替代深沟球轴承、普通滑动轴套的最优解。这款RNA6903型滚针轴承采用无内圈设计思路，核心逻辑是直接将适配精度的硬化轴颈作为内滚道使用，省去了独立内圈的壁厚占用，在相同承载内径的前提下，整体外径尺寸比同规格带内圈滚针轴承缩小近15%，特别适合排布在伺服电机输出端、小型减速器行星架支撑位、电动工具传动腔这类空间紧凑的位置。从结构细节来看，轴承外圈采用整体淬硬的合金钢材质，外圆面做了高精度磨削处理，安装时与轴承座孔采用过渡配合即可保证同轴度，外圈侧壁预留的润滑孔可直接对接设备的集中润滑油路，无需额外加工导油槽，能适配脂润滑、稀油润滑两种工况。内部滚针采用密排交错排布设计，滚针之间的保持架采用轻量化尼龙加玻纤材质，既可以将滚针的运动摩擦阻力控制在极低水平，又能避免高速运转时滚针出现偏斜、卡滞的问题，额定转速下的径向跳动量可以控制在微米级，满足精密传动的回转精度要求。实际选型时需要注意安装边界的匹配：首先作为滚道的轴颈表面硬度需要达到HRC60以上，表面粗糙度不高于Ra0.4，否则会大幅降低轴承的实际使用寿命；其次轴承座孔的安装倒角需要与轴承外圈的导入倒角匹配，压装时要采用均匀受力的压套工装，禁止直接敲击外圈端面避免变形。这类轴承常见的应用场景覆盖了小型伺服传动模组、高转速电动主轴、纺织机械的罗拉支撑、精密检测设备的回转工位等场景，相比同尺寸的滑动轴承，它的摩擦系数更低、启动阻力更小，长时间运转的温升控制表现更优，在19000rpm的额定转速区间内可以保持稳定的回转精度，不会出现滑动轴套常见的爬行、磨损间隙过大的问题。建模过程中需要重点还原滚针与外圈滚道的配合间隙、保持架的兜孔间隙、润滑孔的位置尺寸，这些细节直接影响后续做装配干涉检查、运动仿真时的结果准确性，尤其是做有限元受力分析时，滚针与滚道的接触参数设置需要完全匹配实际零件的公差要求，才能得到贴近真实工况的承载变形数据。
