适配6毫米油管M5外螺纹软管倒钩接头

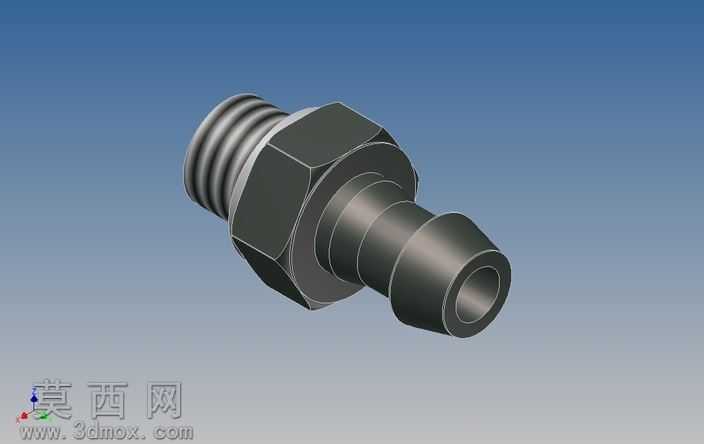

本模型为适配6毫米外径油管的M5螺纹软管倒钩接头，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械接头的通用设计规范，从基础特征搭建到细节结构优化均围绕实际装配与使用需求展开。建模初始阶段首先绘制接头的轴向回转截面草图，通过旋转凸台特征生成接头的主体回转基体，精准控制外螺纹段、六角拧动段、过渡密封段、倒钩插接段各部分的轴向长度与径向尺寸，其中M5外螺纹段严格按照公制螺纹标准参数建模，牙型角、螺距、大径小径尺寸均符合规范，保证螺纹连接的配合精度。六角拧动段采用拉伸切除与倒角结合的方式制作，六方棱角处做了微小倒钝处理，既还原实际五金件的加工工艺特征，也避免模型渲染时出现尖锐棱角的失真光影。倒钩插接段是该接头的核心功能结构，建模时通过多段回转凸台生成多层倒钩卡棱，每道卡棱的锥度、凸起高度、棱边圆角都经过参数调试，保证插接软管后可通过倒钩结构卡紧软管内壁，搭配卡箍使用时可实现可靠的密封防脱效果，同时插接段的端部做了导入锥角设计，方便现场装配时快速将软管套入接头。材质配置上为模型赋予了发黑碳钢的材质属性，调整金属粗糙度、反射率参数，还原钢制五金接头经过表面氧化处理后的哑光深灰金属质感，渲染阶段采用渐变蓝灰色背景，搭配三点布光方案，主光从侧上方打亮接头的六角面与螺纹段，突出金属的明暗层次与结构轮廓，辅光补光弱化阴影死黑区域，轮廓光勾勒接头边缘提升立体感，最终渲染图清晰展现接头各部分的结构细节。设计思路上该接头主打小型气液管路的快接需求，M5外螺纹端可适配设备端的M5内螺纹接口，倒钩端适配6毫米外径的塑料或橡胶软管，可广泛应用于气动回路、低压真空回路、小型润滑油路的管路连接，结构紧凑无冗余设计，在保证连接强度与密封性能的前提下尽可能压缩接头整体体积，适配狭小空间内的管路布置需求，模型同时导出了STEP通用格式，可导入各类三维CAD软件进行装配干涉检查、管路布局模拟，也可作为机加工生产的参考模型使用。
