短款5毫米公制内六角扳手

　　短款5毫米公制内六角扳手主要用于拧紧或松开对应规格的内六角圆柱头螺钉，常见于设备装配、工装夹具调试、模具维护、自动化机构检修以及小型机械结构拆装。相比长柄扳手，短款结构在狭窄腔体内、靠近钣金侧壁或被周边零件遮挡的位置更容易进入，操作时不需要预留过长摆臂空间，适合在设备内部走线槽附近、阀块安装面、电机端盖、导轨压块等空间受限区域使用。

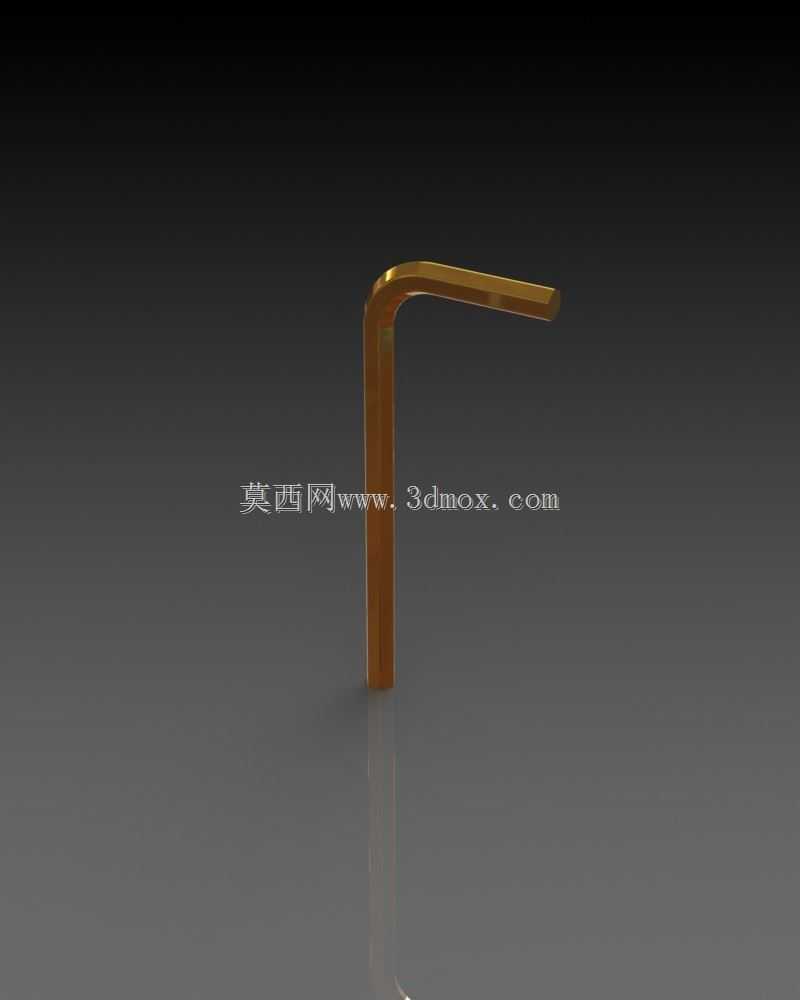

　　该扳手采用典型L形弯折结构，两端均为六角棱柱工作端。长端可伸入较深螺钉孔或穿过避让孔接触螺钉，短端作为主要受力臂，能够在有限转角内传递较大扭矩；当螺钉处于浅孔或需要快速旋合时，也可反向使用，以长端作为摆臂、短端插入螺钉，提高连续转动效率。弯折处采用圆弧过渡，避免直角区域应力集中，在反复施力时降低根部开裂或永久变形风险。

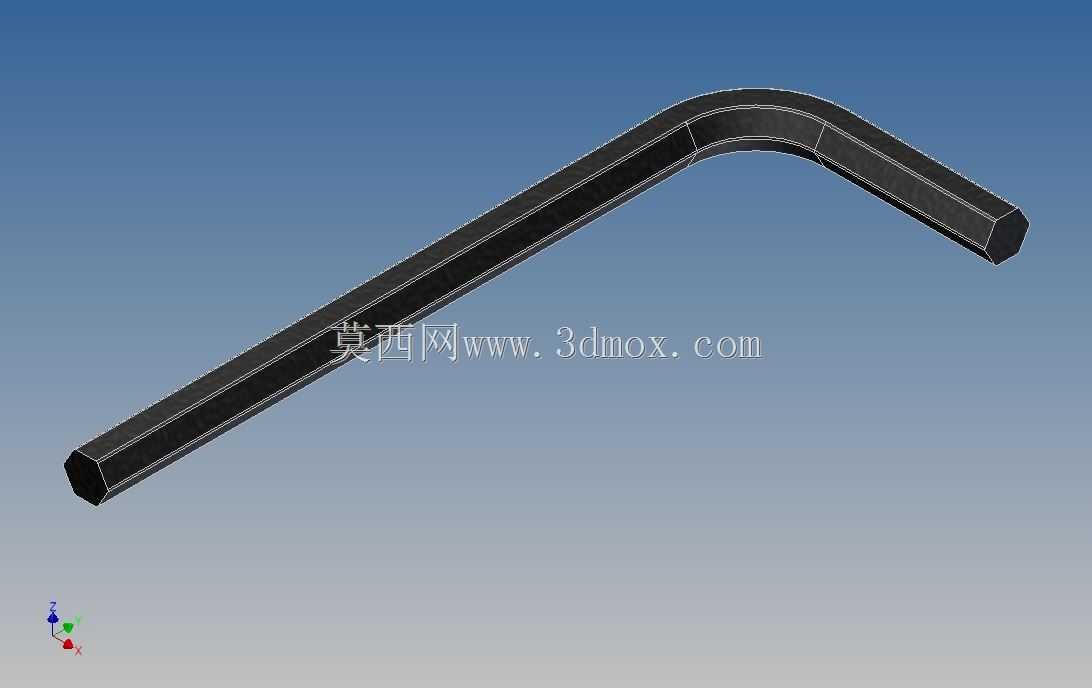

　　建模时以六方截面为基础特征，沿两段直臂方向分别拉伸实体，并在弯折区域建立平滑过渡。六角棱边需要保持清晰，因为扳手与螺钉内六方孔的配合依赖六个侧面和棱角传递扭矩；若棱边过度圆角，实际使用中容易出现打滑、啃伤螺钉孔壁的问题。短臂端部和长臂端部可设置小倒角，便于导入螺钉内孔，也能减少热处理或加工后的尖锐边缘。模型外形应保证两段臂的中心线位于同一平面，弯折角度接近90度，六方截面方向与扳手整体姿态一致。

　　从安装边界看，选型时不仅要确认螺钉规格为5毫米内六角，还要评估螺钉周围的操作空间。短臂长度决定施力时手部和工具的回转范围，长臂长度决定插入深度；在密集管路、电气元件和薄板护罩附近，应优先检查扳手摆臂是否与相邻零件干涉。该类扳手通常配合中等强度紧固需求使用，不宜通过套管无限加长力臂，以免超过扳手或螺钉的承载能力。三维模型可用于装配工艺验证、维修工具包配置、操作空间校核以及手动工具展示，帮助设计人员在结构布局阶段提前判断工具可达性和紧固件维护便利性。
