车载小型直流液压动力单元结构设计

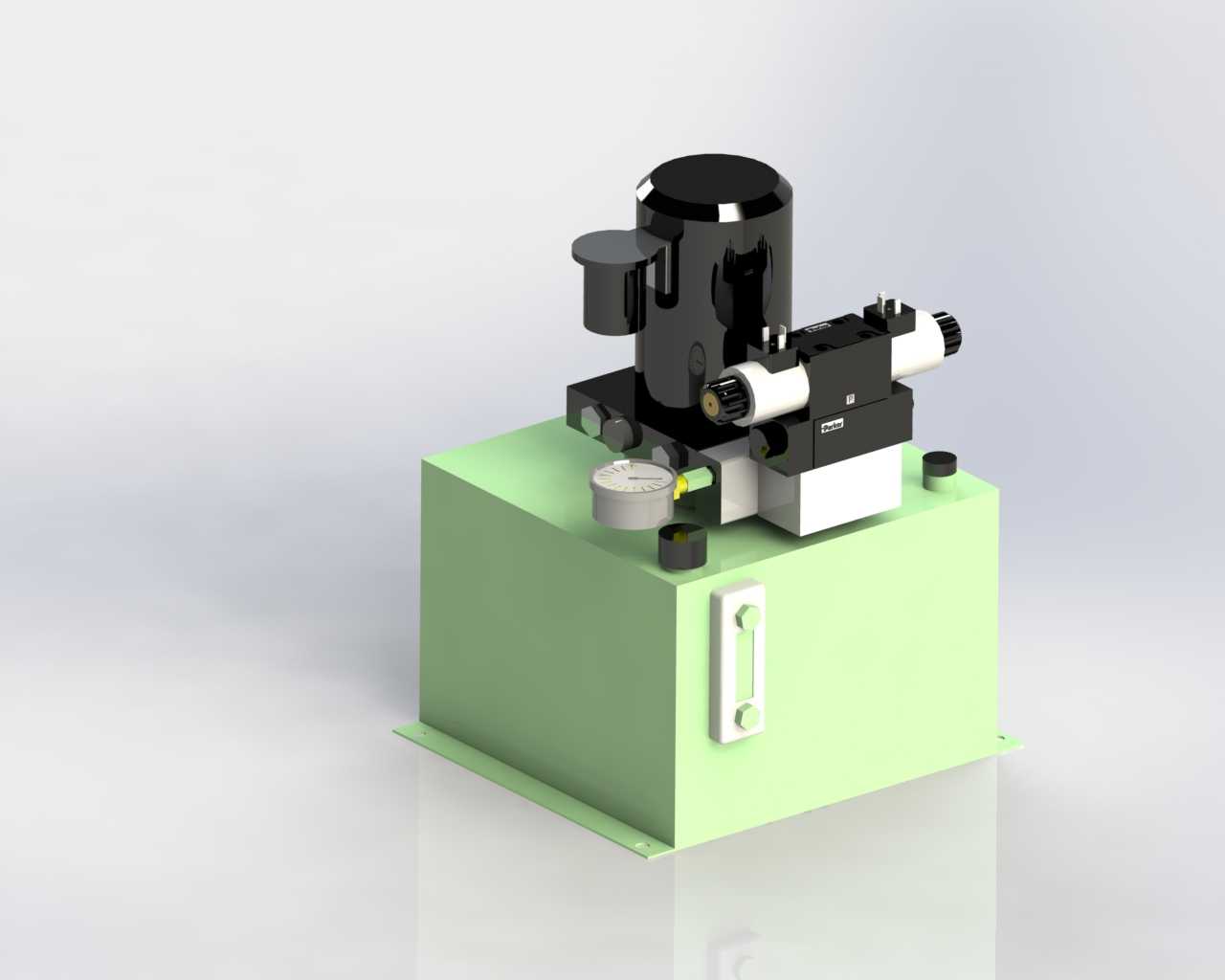

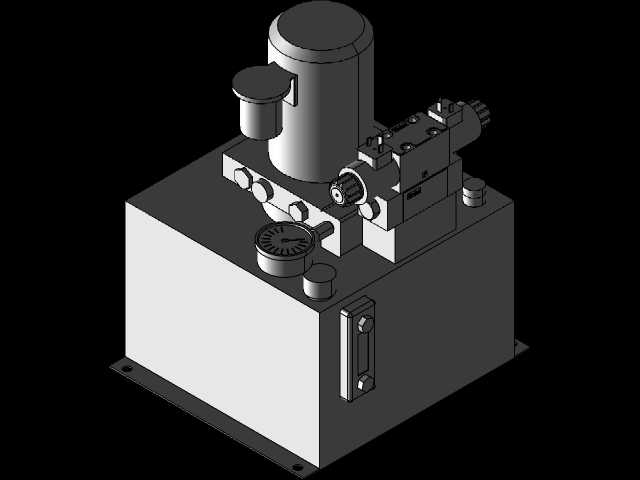

这款直流液压动力装置主要面向低压小流量的移动液压作业场景设计，常见于车载尾板升降、小型工程机械辅助动作、仓储堆高设备动力输出、特种改装车辆的液压执行机构驱动等场景，适配没有稳定工业交流供电的户外移动作业需求，依靠车载直流电源即可完成整套液压系统的动力供给，解决移动场景下液压动力获取不便的痛点。整套装置采用集成化布局设计思路，将动力驱动、油压建立、方向控制、压力监测、储油单元全部整合在统一安装底座上，摒弃了传统液压站分散布管、外接元件多的弊端，大幅压缩了设备整体占用空间，适配狭小安装舱位的布置需求。储油箱体采用方形钣金焊接结构，底部预留带安装孔的外延法兰边，安装时可直接通过螺栓将整套装置固定在设备机架的水平安装面上，安装边界规整，无需额外设计复杂的转接固定支架，箱体侧面嵌入内嵌式拉手，方便设备转运与安装位置调整，箱体顶部预留了标准的油液加注口与液位观测位，日常维护时无需拆解主体结构即可完成油液补充与状态检查。动力驱动部分采用立式直流电机直驱齿轮泵的结构，电机与油泵通过同轴法兰直接连接，取消了中间传动联轴器，既降低了传动过程的功率损耗，也减少了传动环节的故障点，油泵输出的压力油直接进入集成阀组，阀组上整合了电磁换向阀、溢流阀、单向阀等核心液压控制元件，可直接控制外接液压执行元件的伸缩、换向动作，同时阀组侧方安装的径向压力表可实时观测系统工作压力，方便调试与运行状态监测，整套油路全部在阀块内部加工成型，外接管路极少，大幅降低了油路渗漏的风险。设计过程中充分考虑了移动作业场景的抗振需求，所有元件的连接部位都做了防松处理，电机与阀组的安装面都加装了减震垫，避免车辆行驶或设备作业过程中的振动导致元件松动、油路泄漏，整体结构紧凑，重量控制合理，既可以作为独立液压动力源单独使用，也可以嵌入到整套移动作业设备内部作为配套动力模块，适配多类小型液压设备的动力配套需求。
