四级双作用伸缩式液压油缸结构设计

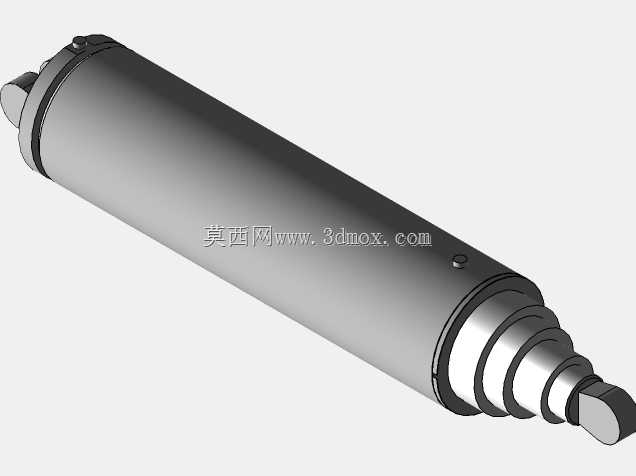

这款四级双作用伸缩液压缸，是液压传动系统里的直线执行元件，主要应用在安装空间受限、但需要长行程直线驱动的工程场景中，常见于自卸车货厢举升、工程机械臂架伸缩、大型环卫车辆压缩机构、起重设备变幅驱动这类工况，能在紧凑的缩回尺寸下实现数倍于本体长度的伸出行程，解决普通单级液压缸无法兼顾短安装距与长工作行程的痛点。从功能特性来看，双作用的结构设计意味着活塞的伸出与缩回动作都依靠液压油压力驱动，区别于单作用伸缩缸仅靠压力伸出、靠负载或自重缩回的局限，可在任意安装姿态下完成可靠的往复动作，对安装角度无严苛要求，适配更多复杂设备的布局需求。四级逐级伸缩的结构，让各级缸筒按照直径从大到小的顺序依次伸出，启动时因为最大直径的一级活塞先动作，初始推力大，能克服重载静阻力，随着行程逐级伸出，推力逐次降低、动作速度逐次加快，刚好匹配多数重载举升场景“低速重载起步、高速轻载收尾”的负载特性，动作过程平顺无冲击。设计过程中，首先要匹配额定工作压力下各级活塞的有效作用面积，保证每一级的推力输出都满足对应行程段的负载要求，同时要在各级缸筒的配合位置设计可靠的密封结构与导向支撑，避免多级往复动作中出现内泄、偏磨问题，还要在行程末端设置缓冲结构，降低各级缸筒伸出行程到位时的刚性撞击，延长元件使用寿命。从安装边界来看，这款油缸两端采用铰接式安装结构，两端的铰接耳环轴线平行，安装时需要保证耳环销轴与安装座的配合间隙合理，预留足够的摆动余量，避免动作过程中出现侧向别劲；缩回状态下整体外形为光滑圆柱结构，外表面无突出的管路或结构件，方便在设备的狭小腔体内布置，伸出时各级缸筒同轴度一致，不会出现偏载卡滞的问题，进出油口设置在缸筒尾端，方便液压管路的排布连接，不会随油缸伸缩动作牵扯管路，整体结构紧凑，能在有限的安装空间内提供长行程的直线驱动力，适配各类需要长行程直线液压驱动的设备布局需求。
