标准两板型塑料注射成型模具结构

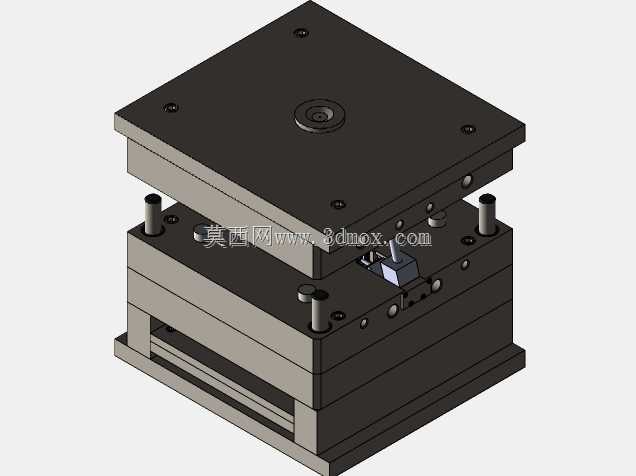

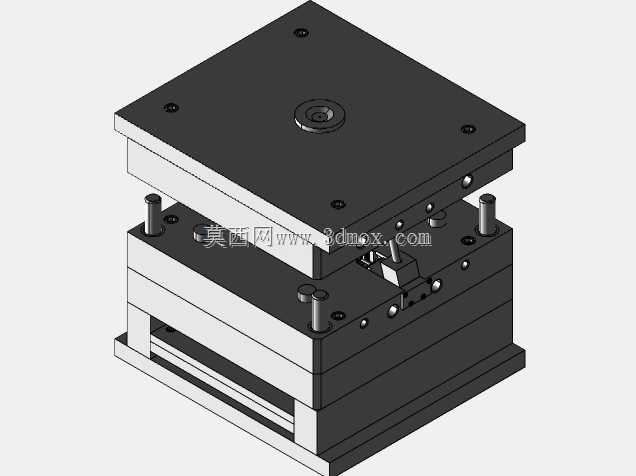

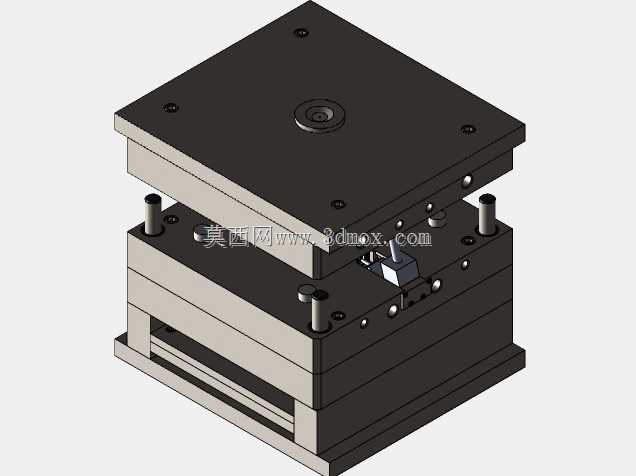

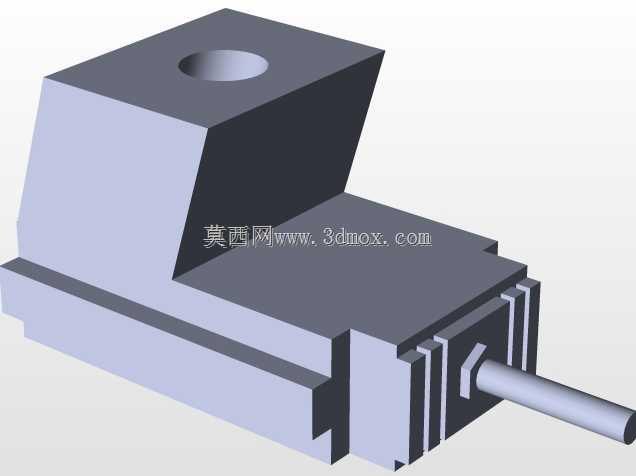

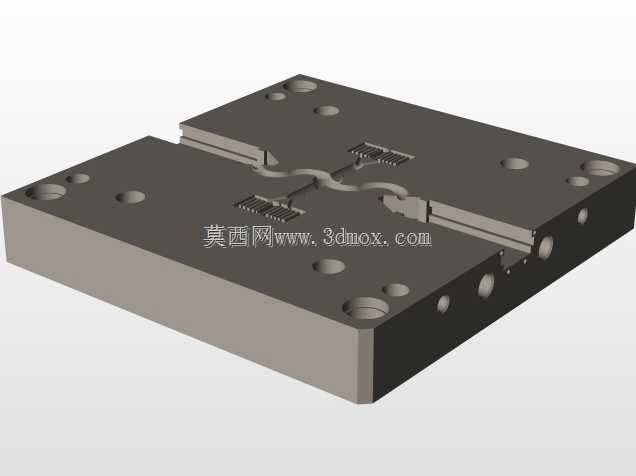

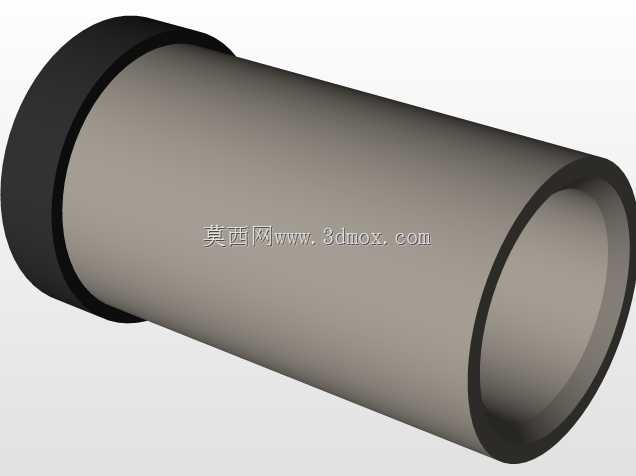

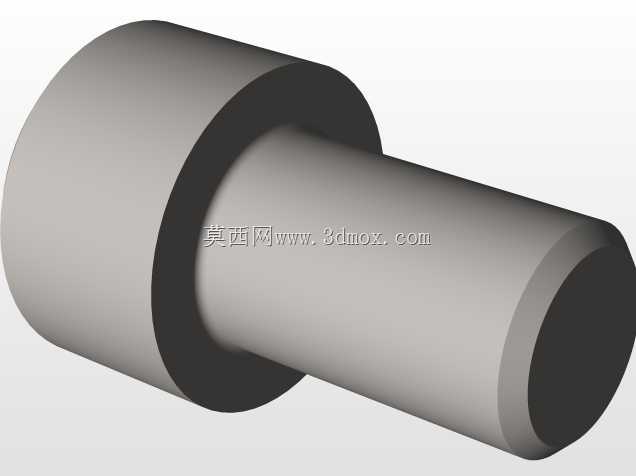

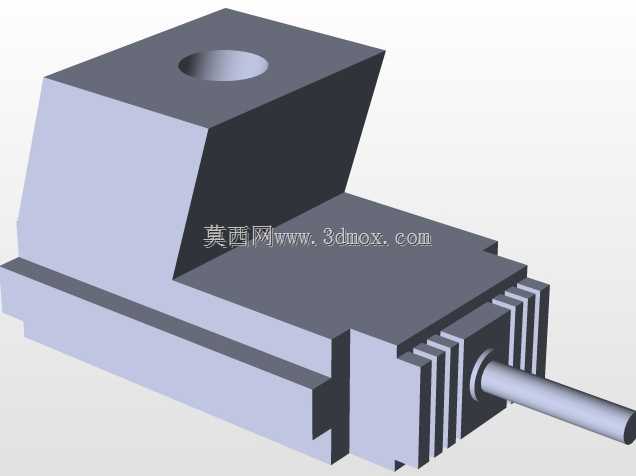

这套塑料注射成型模具是面向批量热塑性塑料制品生产开发的成型工装，主要应用于消费电子外壳、日用塑料配件、小型工业结构件的注塑加工场景，适配常规卧式注塑机的安装规格，可直接匹配主流吨位注塑设备的锁模、射胶参数区间，满足中小尺寸塑料件的连续化量产需求。模具整体采用标准两板模结构布局，从上至下依次设置定位圈、定模固定板、定模板、动模板、模脚、动模固定板、顶出机构，各层板件通过精密导柱导套实现合模导向，合模过程中导柱先进入导向套完成初定位，避免合模错位损伤型腔型芯，合模后分型面紧密贴合，可承受注射过程中熔融塑料的高压冲击不发生溢料飞边。定位圈设置在定模固定板中心位置，可快速与注塑机射嘴定位孔完成对中，保证主流道与射嘴同轴度，减少注射过程中的料流压力损失。模具侧面设置侧抽芯滑块机构，针对产品侧面的倒扣、侧孔特征实现侧向分型与抽芯，开模过程中滑块通过斜导柱驱动完成侧向抽芯动作，避免顶出时产品侧特征被型芯拉伤，合模时滑块通过锁紧块完成锁止，承受注射过程中塑料对侧型芯的侧向压力，防止滑块移位导致产品尺寸超差。顶出机构采用均匀分布的顶针布局，顶针位置避开产品外观面与配合面，开模到设定行程后，注塑机顶杆推动顶针板带动顶针将产品从型芯上平稳顶出，顶出行程经过精准核算，既保证产品完全脱离型芯，又避免顶出行程过大导致顶针碰撞型腔。模具的冷却水道沿型腔、型芯周边均匀排布，可接入恒温冷却水实现模温精准控制，保证塑料熔体充模过程中冷却均匀，减少产品翘曲、缩痕缺陷，提升成型尺寸稳定性。整套模具的安装尺寸、开模行程、顶出行程均经过匹配性校核，可直接适配对应吨位注塑机的安装要求，无需额外改装即可投入生产使用，结构紧凑合理，维护便捷，可满足长期连续生产的使用需求。
