热塑性聚氨酯双面齿同步带成型模具结构

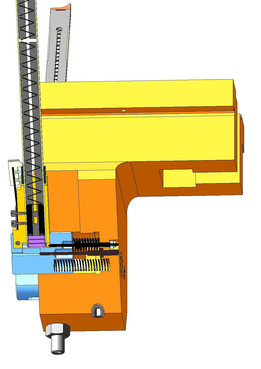

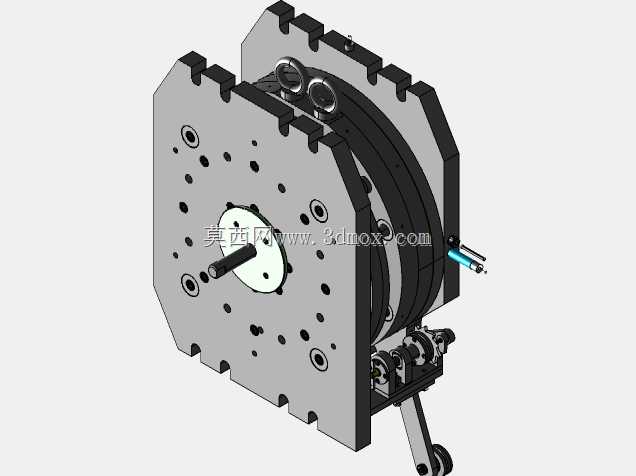

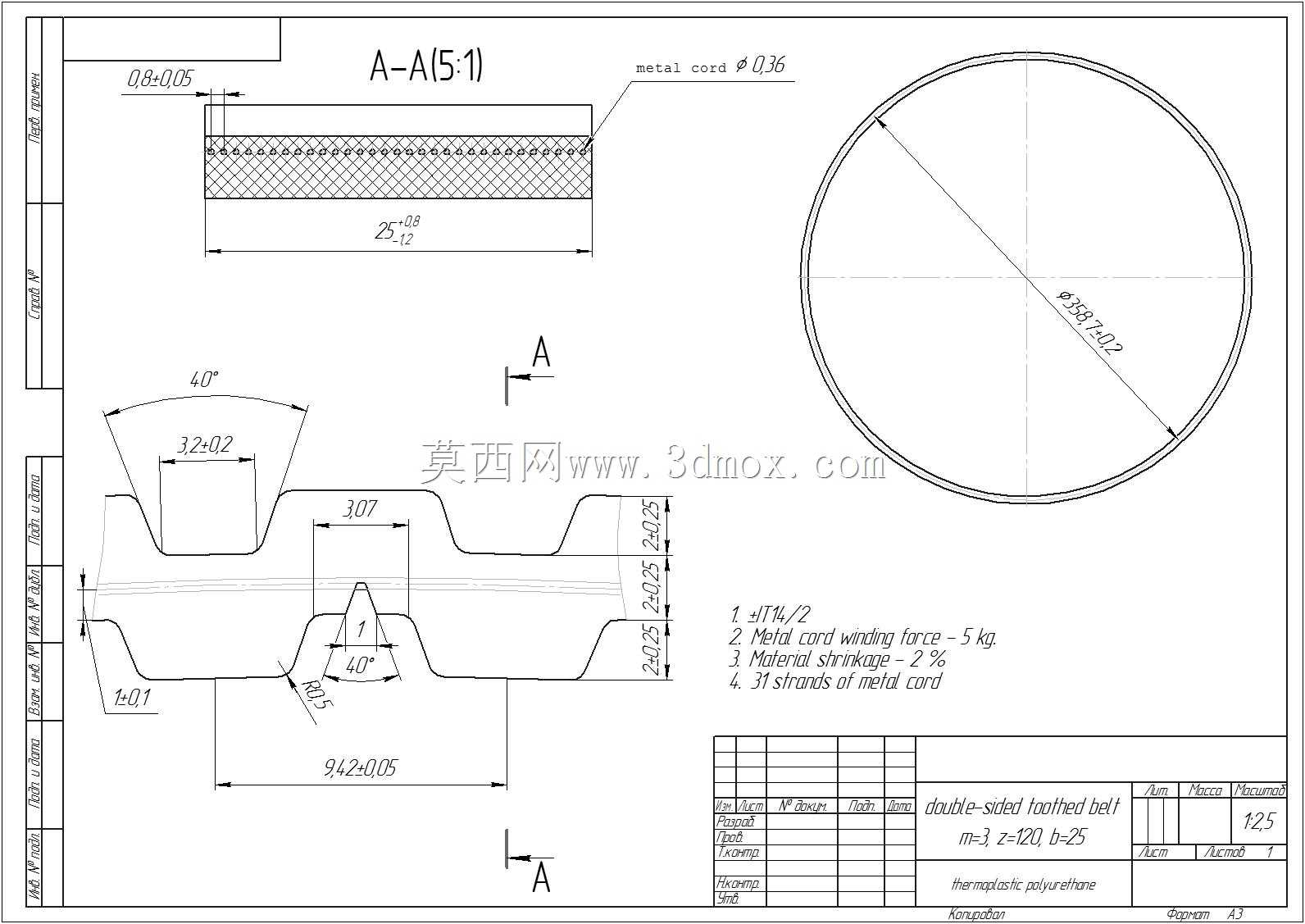

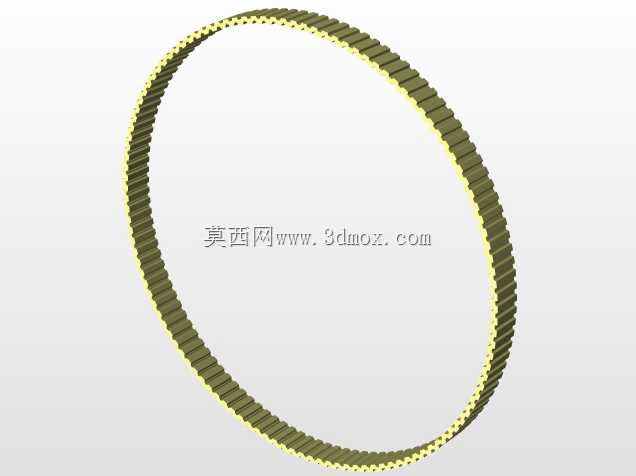

该套模具主要应用于工业传动部件生产领域，针对热塑性聚氨酯材质的双面齿同步带完成注塑成型加工，这类同步带广泛用于精密传动场景，涵盖纺织机械进给机构、自动化生产线输送单元、办公设备传动系统、小型精密机床动力传输等对传动精度、同步性能、耐磨寿命有较高要求的工况，能够实现正反双面啮合传动，相比单面齿同步带可适配更紧凑的传动布局，减少传动轮系的排布空间。模具整体采用方形模架结构，主体模板为对称式布局设计，中心设置主浇道与定位基准结构，四周均匀分布紧固螺栓孔与冷却管路接口，侧边配置侧向抽芯机构，用于成型同步带侧边的定位结构与齿形端部轮廓，避免脱模时拉伤带体齿形。设计过程中优先考虑齿形的成型精度，模腔齿形区域采用镶拼式结构，便于根据不同齿距、齿形参数的带体需求快速更换模芯，降低多规格产品生产的模具改造成本；冷却回路采用环形与径向结合的排布方式，保证模腔各区域温度均匀，减少聚氨酯材料冷却收缩不均导致的齿形尺寸偏差、带体内应力集中等问题，提升成型后带体的尺寸稳定性与力学性能。模具的安装边界适配常规卧式注塑机的装模尺寸，模板四周开设的U型定位槽可快速与注塑机模板的T型槽配合装夹，侧向抽芯的驱动气缸行程经过精准核算，抽芯过程不会与注塑机的安全门、顶出机构产生运动干涉；模架整体厚度、导柱导套的配合精度满足长时间连续生产的刚性要求，可承受注塑过程中聚氨酯熔体的高压填充，避免模腔涨模导致的带体厚度超差。模具下方设置的顶出机构采用均匀分布的顶杆布局，顶出力作用在带体的非齿形区域，防止顶出过程中齿面产生顶白、变形缺陷，保证成型后的双面齿同步带两个工作面的齿形完整、尺寸精度一致，可直接与配套的同步带轮顺畅啮合，无需二次修整加工。
