紧凑型多关节SG90舵机安装固定支架

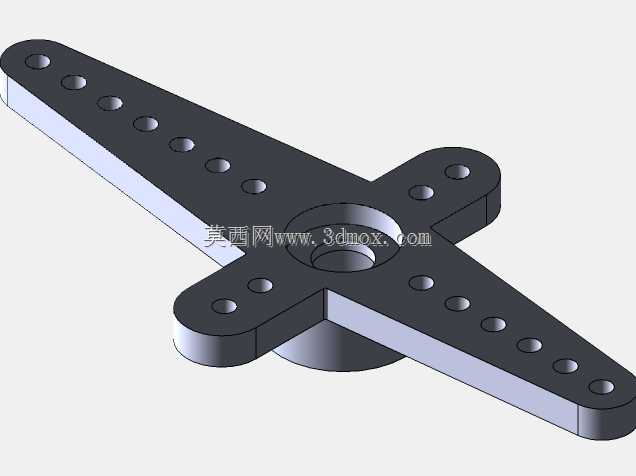

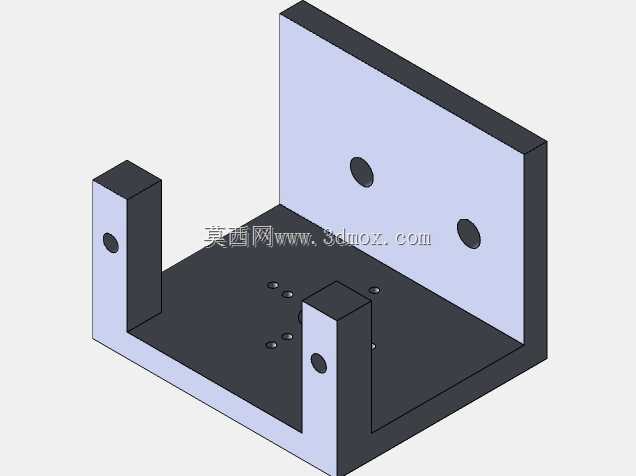

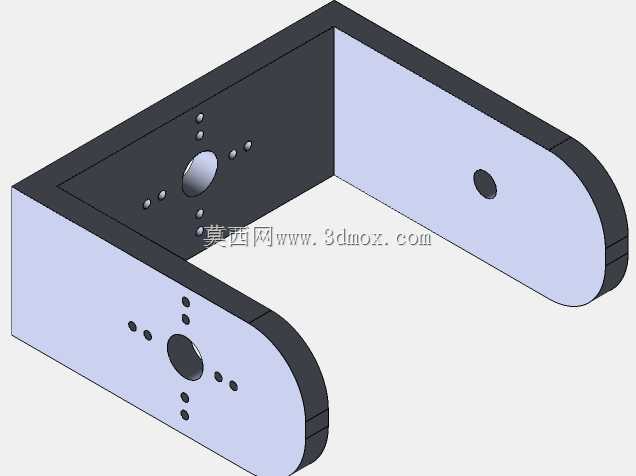

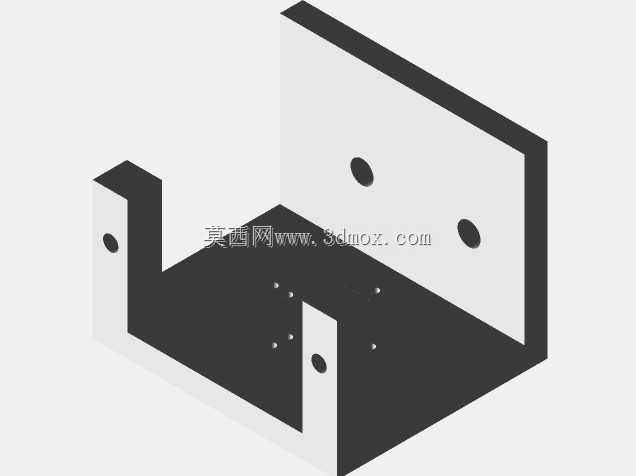

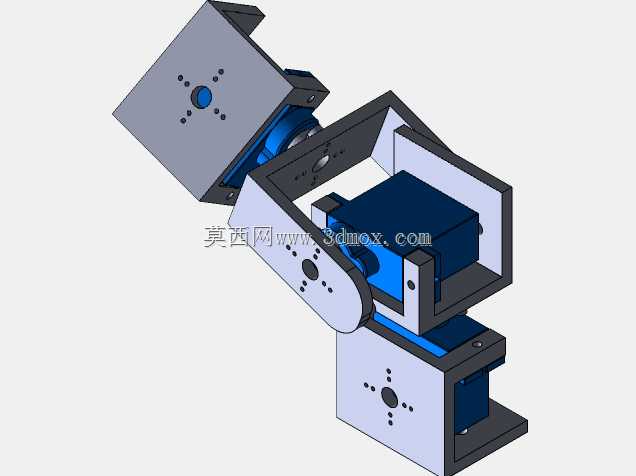

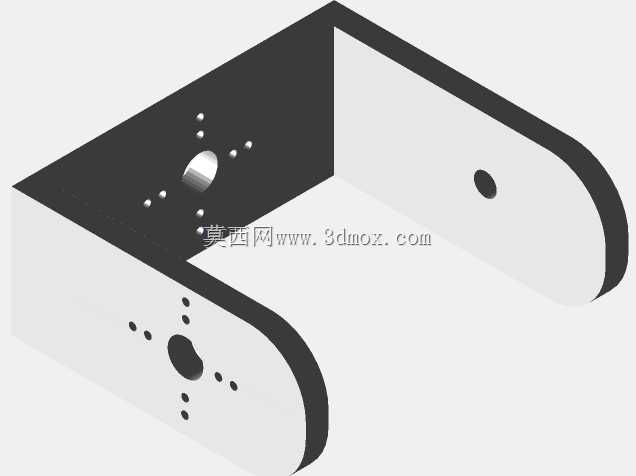

这款SG90舵机配套支架，主要面向小型桌面机械臂、教育类机器人实训平台、微型云台传动结构、小型仿生机器人关节等应用场景设计，解决了多舵机堆叠安装时空间冗余、定位不准、装配干涉的常见问题，能够在极小的安装空间内完成多个SG90型号舵机的串联固定，实现多自由度的关节传动需求。在实际使用中，这类支架常被用于学生科创项目、小型自动化演示装置、航模舵面传动结构、微型摄像头云台等场景，相比零散的拼接固定方式，一体化的支架结构能够大幅降低装配调试的难度，提升整体结构的刚性，减少舵机运转时的晃动虚位。从功能特性来看，这款支架采用分层铰接的结构设计，每一层安装位都可以独立固定一个SG90舵机，相邻层之间通过舵机输出盘直接连接，不需要额外设计传动连接件，能够直接将舵机的旋转扭矩传递到下一级支架，实现俯仰、旋转等多维度的动作输出。支架上预设的安装孔位默认采用M3螺纹规格，孔位排布与SG90舵机自带的安装喇叭孔完全匹配，安装时不需要额外打孔扩孔，直接使用配套螺丝就能完成舵机的固定，同时预留的小孔位也可以兼容其他同安装尺寸的微型伺服部件，具备一定的通用适配性。设计过程中优先考虑了空间利用率，整体结构采用嵌套式的框架造型，每一级支架的转动边界都经过干涉校验，确保舵机在0-180度的常规转动行程内，不会出现支架与舵机本体、相邻层级结构的磕碰剐蹭，同时框架式的结构在保证结构强度的前提下，尽可能削减了非必要的实体部分，有效降低了整体支架的自重，减少舵机的额外负载，提升关节转动的响应速度与负载能力。在安装边界上，这款支架的单级安装位尺寸完全贴合SG90舵机的外形轮廓，舵机嵌入安装位后不会出现突出松动的情况，串联安装后的整体转动半径经过优化，在实现多自由度转动的同时，尽可能压缩了整体结构的外围尺寸，适合安装在空间受限的小型设备内部，支架的末端安装面同样预留了标准孔位，可以直接连接执行末端、负载平台等部件，不需要额外制作转接件，能够大幅缩短小型机械结构的搭建周期。
