航空发动机带榫根涡轮叶片结构设计

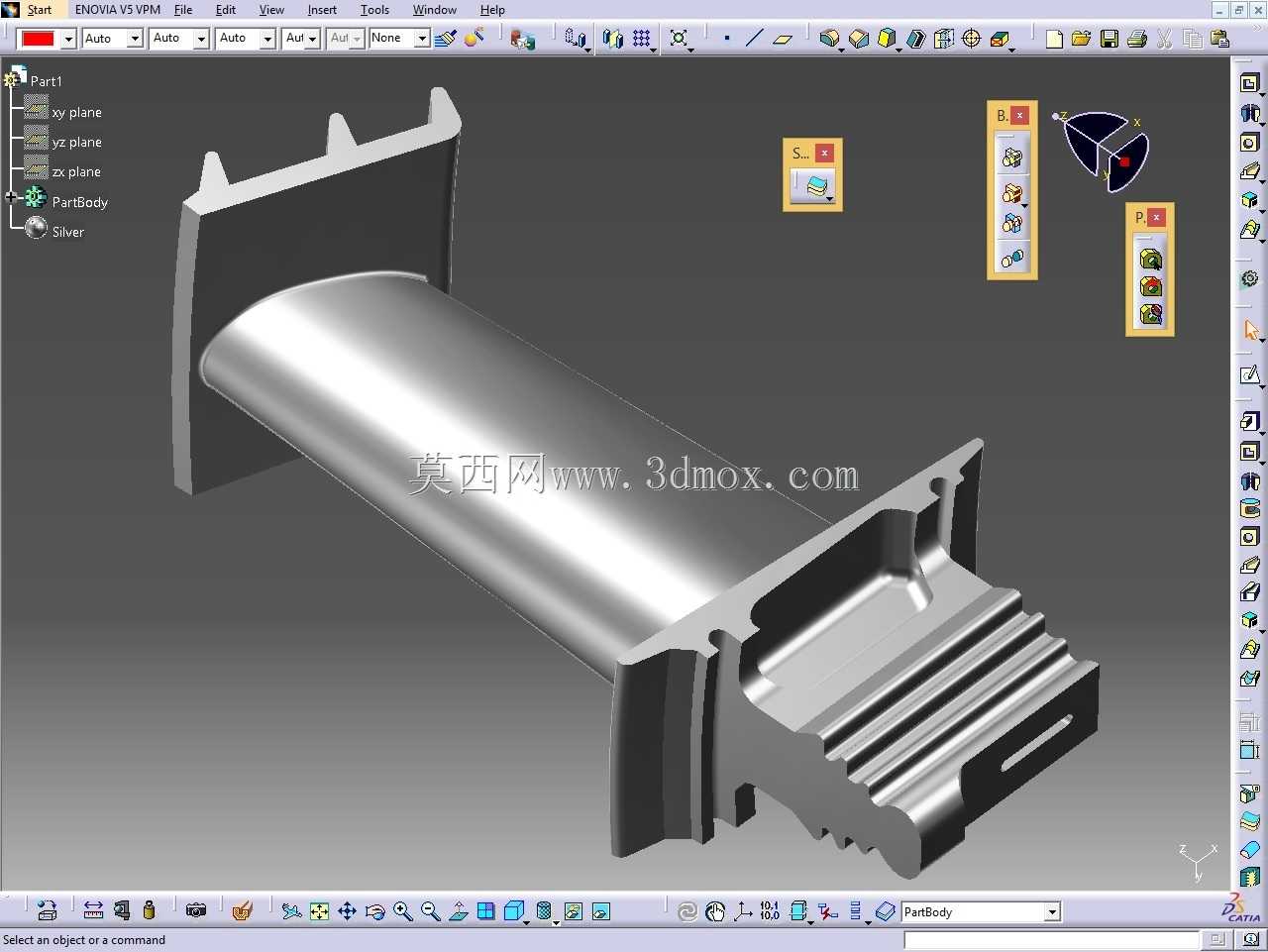

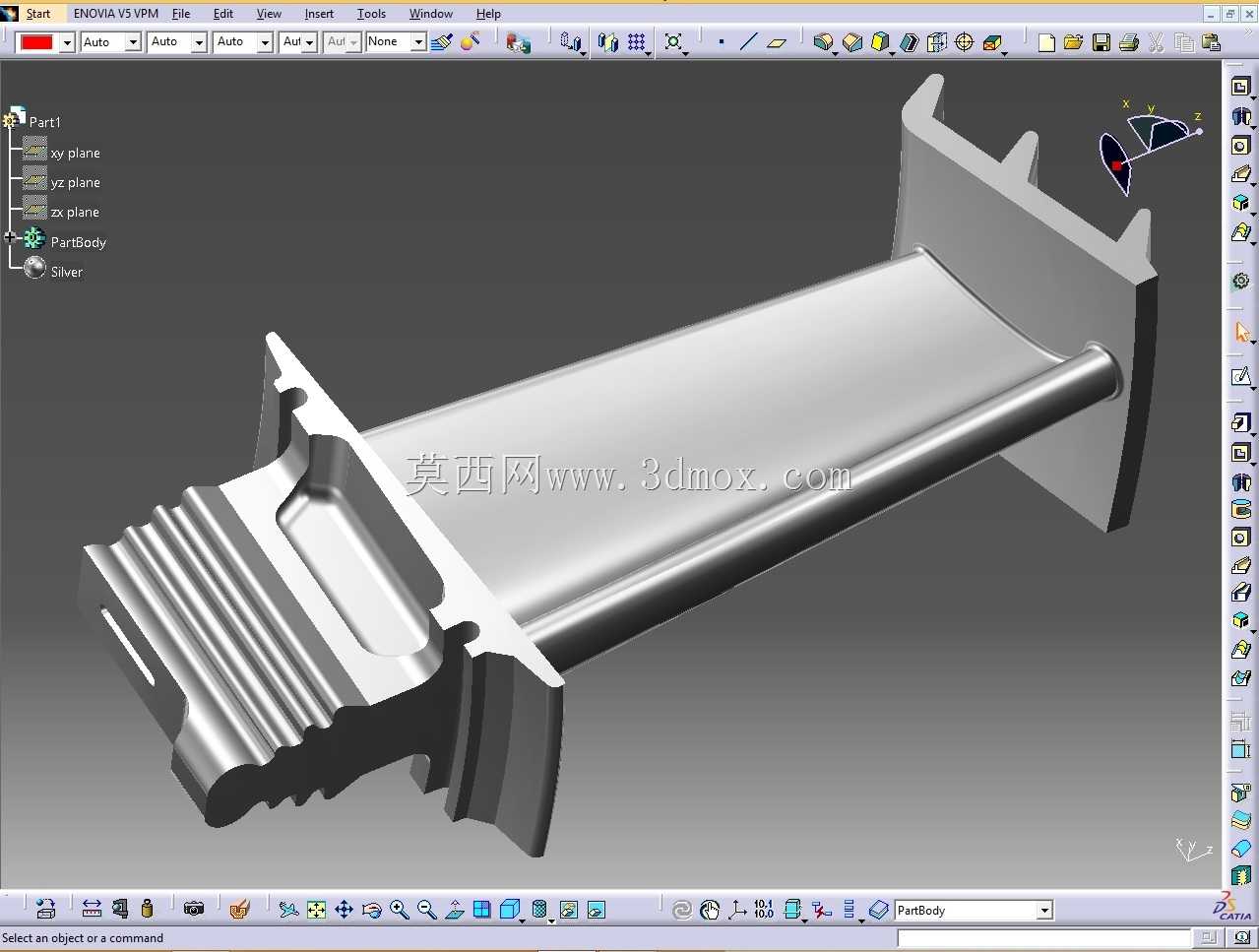

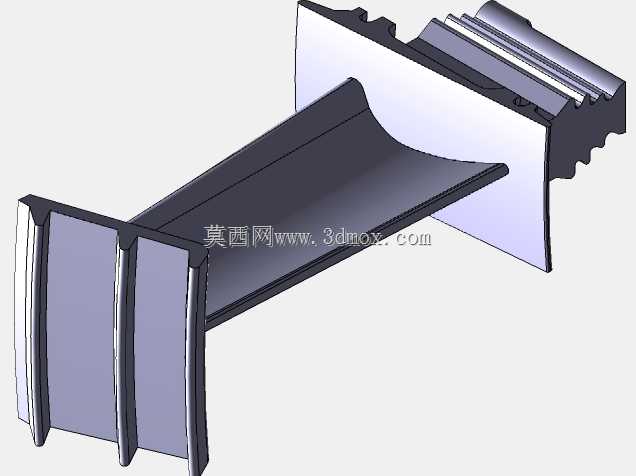

涡轮叶片作为燃气涡轮、航空发动机等动力装备的核心热端部件，长期工作在高温、高压、高转速的极端工况下，其结构设计直接决定了动力装置的做功效率、运行寿命与可靠性，是高端动力装备研发制造环节中技术壁垒最高的零部件之一。该叶片采用带枞树型榫根的典型结构设计，榫根部位设置多道平行的榫齿结构，能够与涡轮轮盘外缘的榫槽实现精准卡合，在高速旋转产生的巨大离心力作用下，可将叶片承受的气动载荷、热应力均匀传递至轮盘整体结构，同时榫齿间预留的微小配合间隙能够抵消高温工况下材料热膨胀带来的装配应力，避免叶片与轮盘出现咬合失效。叶身部分采用符合流体力学规律的变截面扭转型面设计，从叶根到叶顶的截面弦长、安装角呈连续平滑过渡，能够精准匹配高温燃气的流动路径，将燃气的热能与压力能高效转化为驱动轮盘旋转的机械能，最大程度降低气流流动过程中的能量损失，提升涡轮级的整体做功效率。叶身内部设计有连通的冷却流道结构，工作时可引入压气机端引出的低温冷却气流，在流道内形成持续的对流换热，降低叶身金属基体的实际工作温度，让叶片能够在高于材料熔点的燃气环境下长期稳定工作，同时叶身表面的微小气膜孔可在叶片外表面形成均匀的冷却气膜，隔绝高温燃气对叶身的直接冲刷，进一步提升叶片的耐高温能力与抗热腐蚀性能。叶顶部位设计有带密封齿的缘板结构，能够与涡轮机匣的密封环配合形成迷宫密封结构，减少叶顶间隙的燃气泄漏量，避免气流泄漏带来的效率损失，同时缘板结构可阻挡高温燃气向轮盘侧流动，降低轮盘的工作温度，延长轮盘的服役寿命。在安装边界设计上，榫根的齿形角度、配合公差经过严格校核，既保证装配时叶片能够顺利滑入轮盘榫槽，又能在额定转速下实现可靠锁止，避免叶片出现轴向窜动；叶身与轮盘端面的轴向距离、相邻叶片间的周向间隙均经过气动仿真与强度校核，既保证气流能够在叶栅通道内顺畅流动，又避免高转速下相邻叶片出现碰磨故障。
