小型四旋翼航拍巡检无人机结构设计

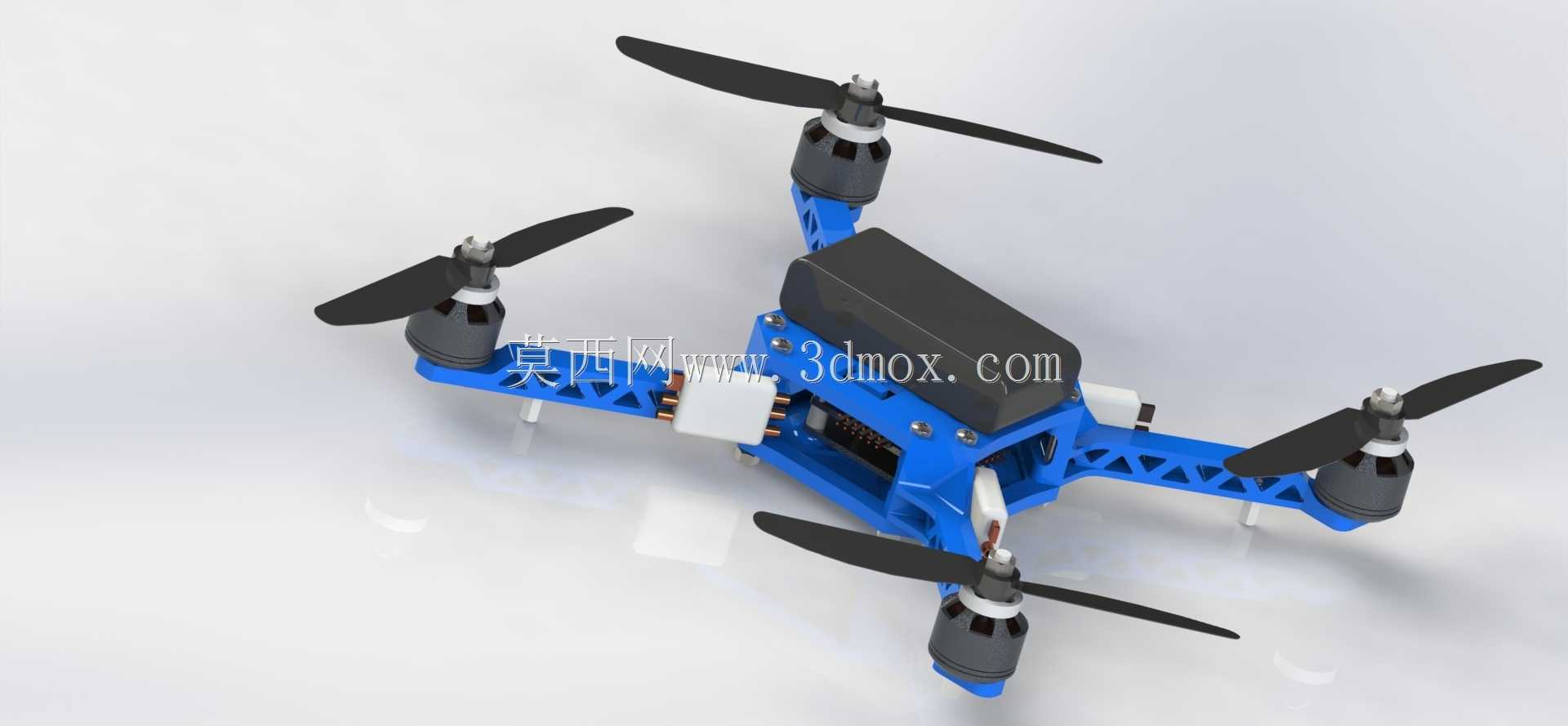

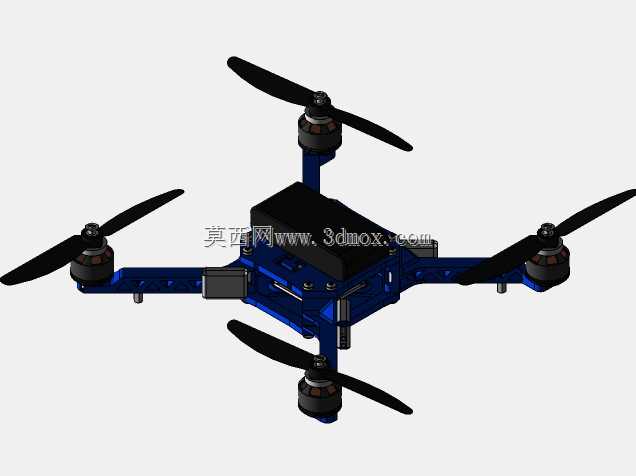

这款四旋翼空中飞行载体，主要面向低空近景作业场景设计，可适配小型消费级航拍、园区安防巡检、农林作物长势抽样观测、狭小空间环境探查等多类民用场景，能够在开阔无强电磁干扰的低空域完成稳定悬停、定速巡航、定点采集等作业任务，替代人工抵达存在安全隐患、人员难以涉足的狭窄或高位区域完成信息采集工作。整机采用对称式X型机架布局，四组动力单元均匀分布在机臂末端，这种布局能够让每组旋翼产生的升力均匀作用于机身重心位置，大幅降低飞控系统的姿态修正运算负荷，提升飞行过程中的抗侧风稳定性，同时对称结构也能让整机的重心调校难度降低，便于后期根据搭载的不同任务载荷调整配重位置。机臂部分采用镂空桁架式结构设计，在保证结构强度足以承受动力单元全速运转产生的振动与升力载荷的前提下，尽可能削减了非必要的结构重量，间接提升了整机的有效载荷上限与续航表现，同时镂空结构也能让飞行过程中产生的气流快速穿过机臂区域，减少乱流对机身姿态的干扰。机身核心舱段采用分层式布局，上层预留了标准的载荷安装位，可根据作业需求快速更换航拍相机、气体检测模块、小型喊话装置等不同任务组件，中层为飞控板、电调等核心电子元件的安装腔，做了专门的走线槽设计，避免动力线与信号线交叉产生电磁干扰，下层为电池安装位，采用快拆卡扣结构，能够在几秒内完成电池更换，减少作业间隙的等待时间。动力单元采用无刷电机搭配两叶螺旋桨的组合，电机安装座做了减震胶圈缓冲设计，能够过滤电机高速运转产生的高频振动，避免振动传递到机身搭载的拍摄设备上导致成像模糊。整机的安装边界充分考虑了便携收纳需求，机臂与机身主体采用快拆锁扣连接，无需额外工具即可完成机臂的拆卸与组装，拆卸后整机可收纳进普通双肩背包的隔层中，方便户外作业时携带转运。在结构细节设计上，整机所有外露的电子元件接口都做了防呆设计，避免组装时插反接口导致元件烧毁，机臂末端的螺旋桨安装座采用快拆结构，可快速更换不同规格的螺旋桨以适配不同载荷下的动力需求，机身底部预留了起落架安装孔位，可根据作业场景选择加装高脚起落架来提升下方载荷的安装空间，或是拆除起落架进一步降低整机重量提升机动性能。
