折叠式四旋翼航拍无人机结构设计

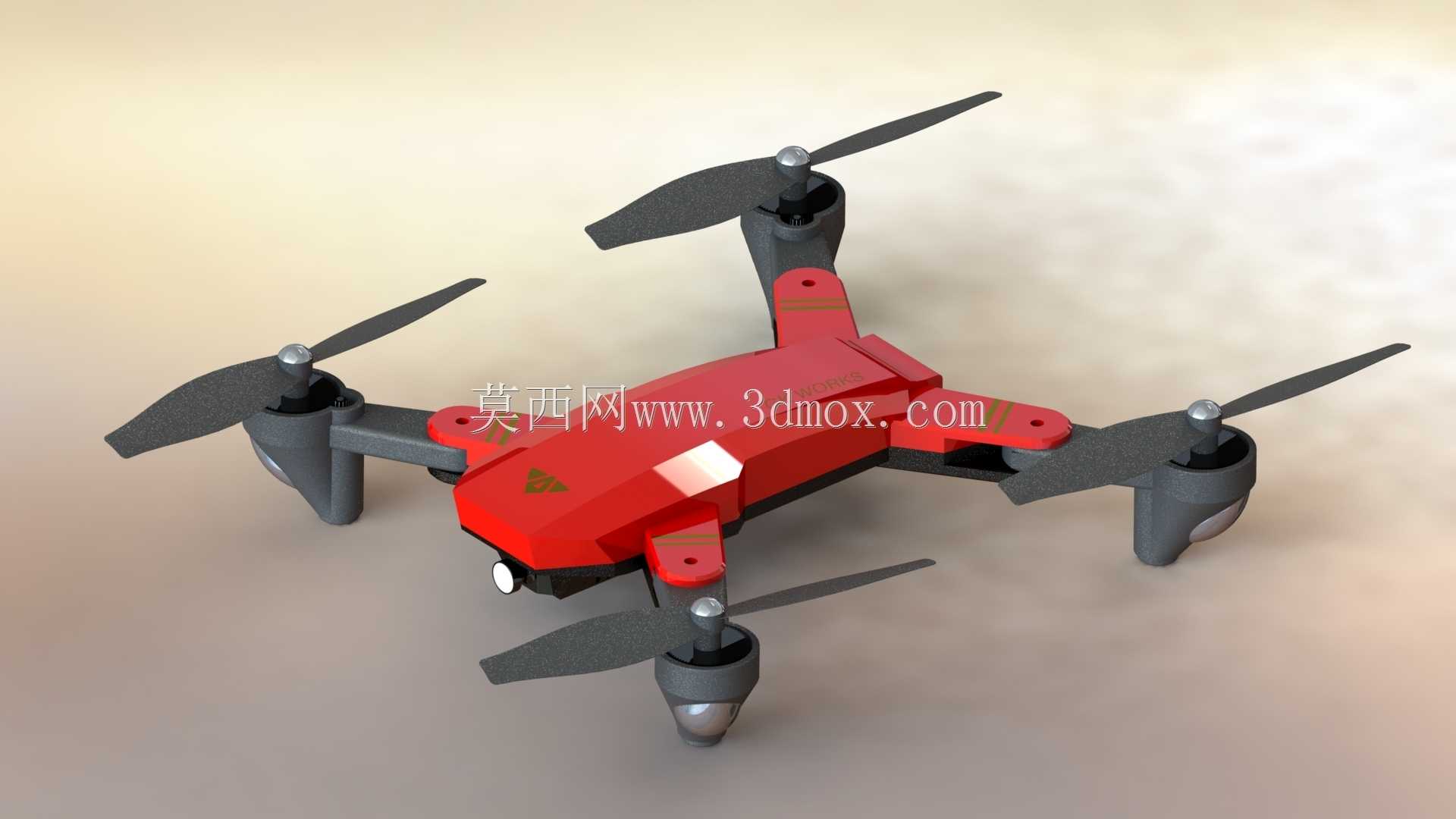

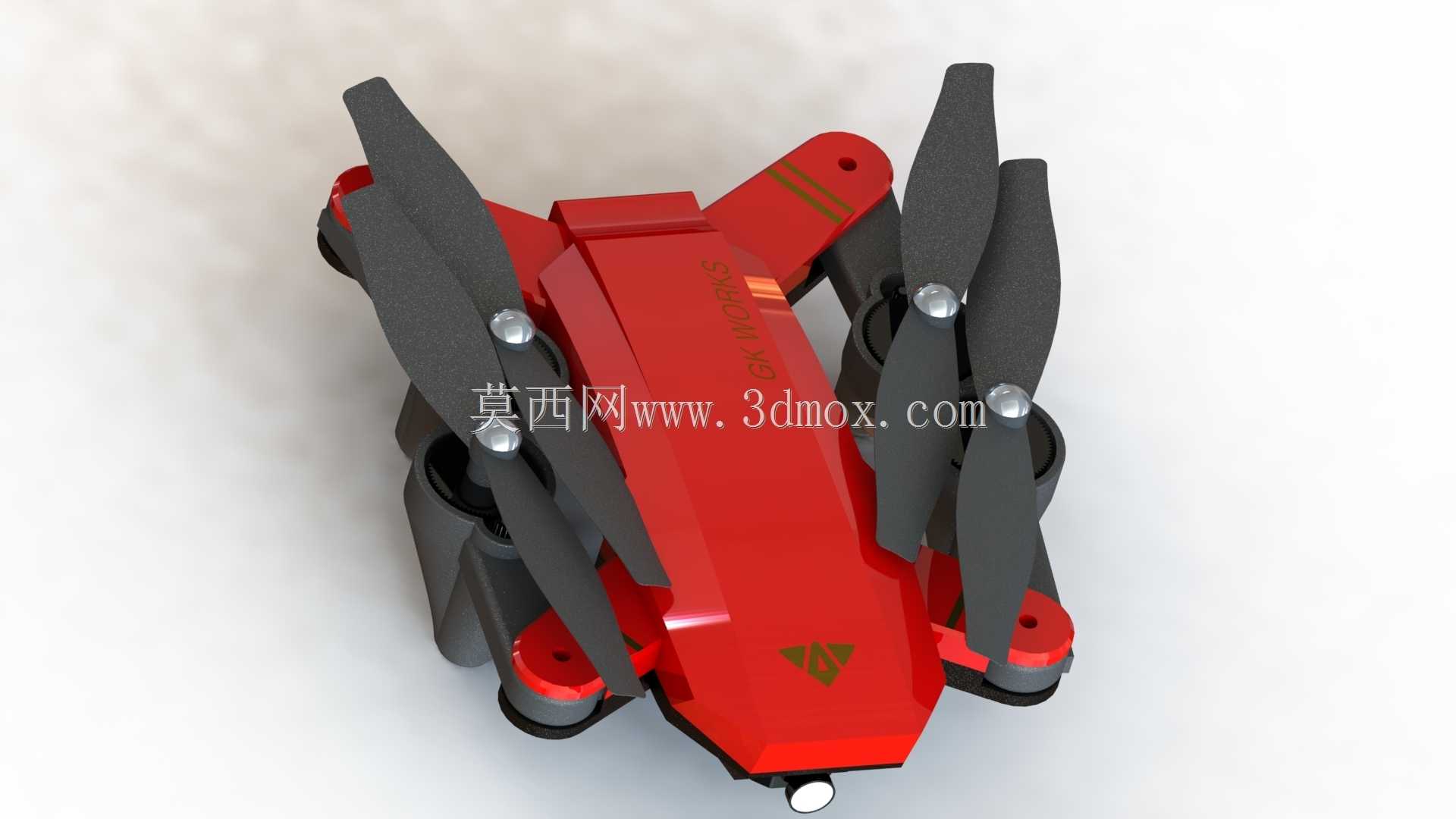

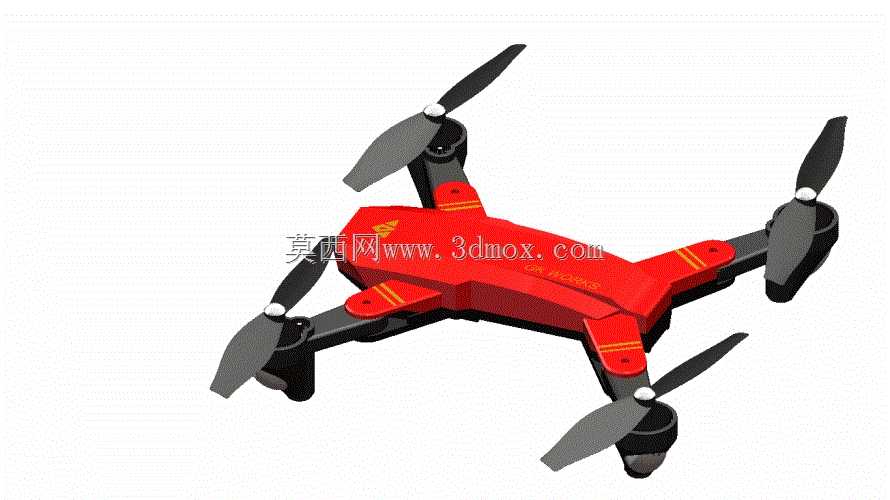

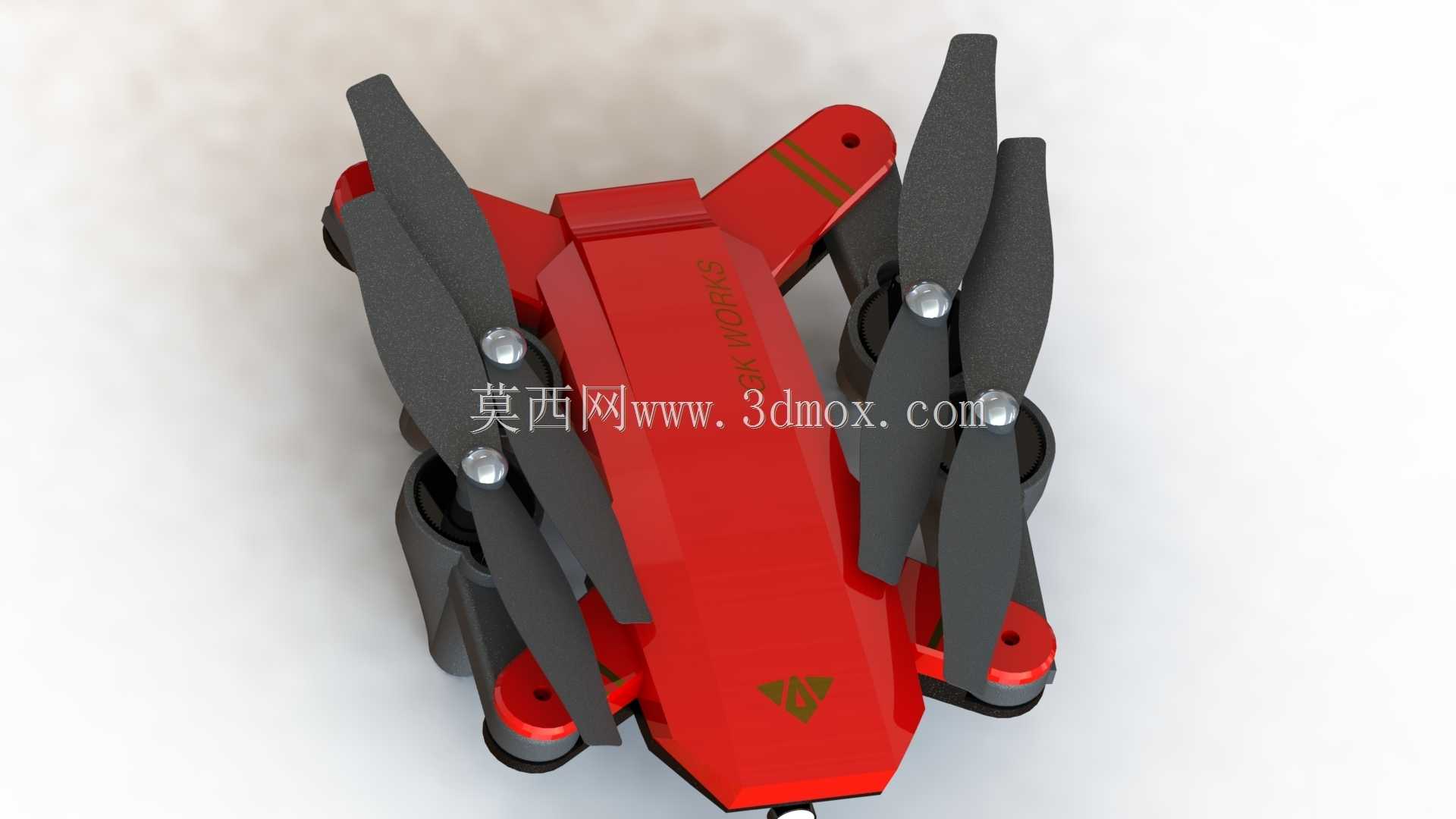

消费级折叠无人机的机臂铰接位置，一直是小批量试制阶段最容易出问题的部位——炸机时的冲击力、日常折叠的磨损、飞行时的持续振动，很容易让铰接轴出现松旷，轻则导致桨面跳动影响飞行稳定性，重则飞行中机臂弯折直接坠机。这款机型的机臂铰接处没有采用常见的外露螺丝锁紧结构，而是把转轴限位藏在机臂壳体内部，转轴和机臂主体的配合公差控制在0.02mm以内，既保证折叠转动时没有生涩的卡顿感，又能在机臂展开到位后，依靠壳体内部的凸台卡位抵消飞行时的旋翼反扭力，不需要额外加装锁扣就能避免机臂意外折叠。

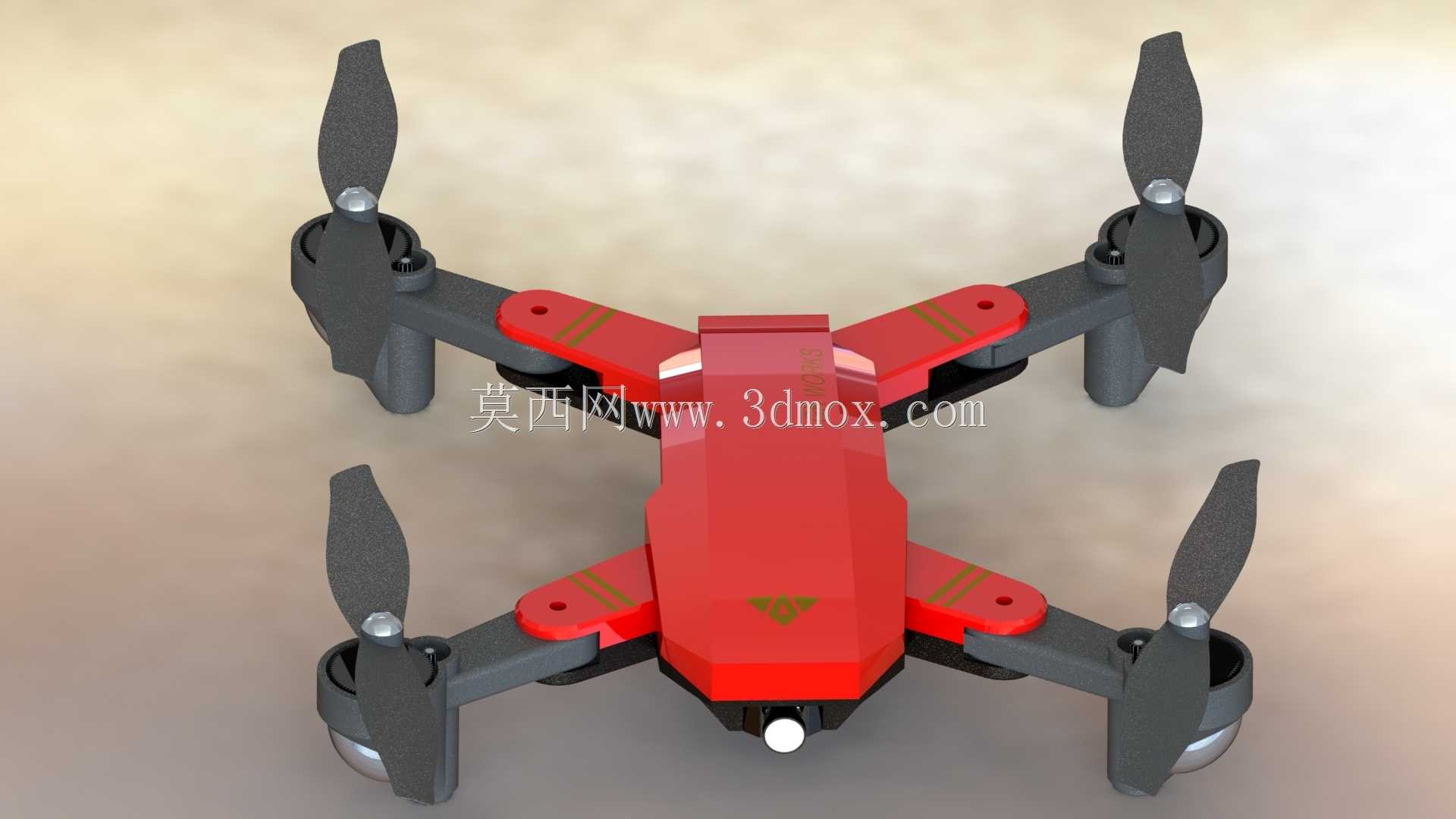

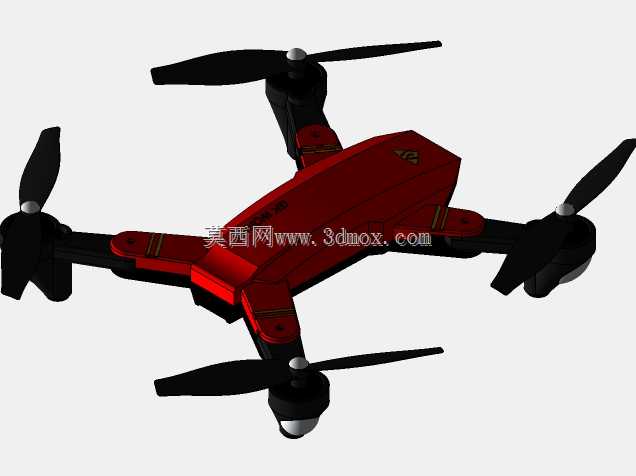

机身主体的曲面没有做多余的棱角装饰，上壳的棱线从机头摄像头位置一直延伸到机尾，曲面过渡的曲率顺着飞行时的气流方向调整，能减少高速飞行时的紊流振动。壳体壁厚均匀控制在1.2mm，注塑成型时不会出现缩水印，也能在保证结构强度的前提下尽可能减轻自重，给电池预留更多载重空间。机头的摄像头安装位做了下沉式设计，镜头周围的凸台比镜头前端高出0.8mm，日常放置或者轻微磕碰时，凸台会先接触接触面，避免镜头镜片被刮花，这个细节在很多同类型玩具级无人机上经常被忽略，实际使用时能大幅降低镜头损坏的概率。

电机安装座和机臂是一体化成型的结构，没有采用额外的螺丝固定电机座，避免螺丝在持续振动下松脱。电机座的内孔和电机外径的配合采用过渡配合，压装时不需要额外打胶就能固定牢靠，后期维修更换电机时也能顺利拆下，不会因为胶层老化导致电机拆不下来。桨叶的根部做了加厚处理，和电机轴配合的位置嵌了金属衬套，避免塑料桨叶在频繁拆装后出现孔位磨损，导致桨叶转动时动平衡失效。

脚架的位置没有做多余的突出设计，和机臂下侧的壳体整合在一起，降落时的冲击力能顺着机臂直接传递到机身主体的加强筋上，不会因为脚架受力集中导致机臂断裂。电池仓的卡扣设在机身尾部，卡扣的按压位置做了内凹处理，更换电池时手指能自然贴合按压位，不会因为手滑扣不开电池盖。机身内部的走线槽沿着壳体加强筋布置，飞控、电调、电池的线路不会在壳体内晃动，避免飞行时线路碰到旋转部件造成短路。
