轻型平皮带物料输送传送设备结构

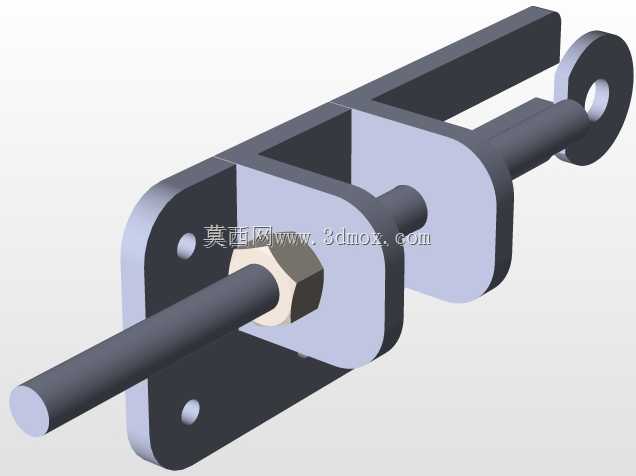

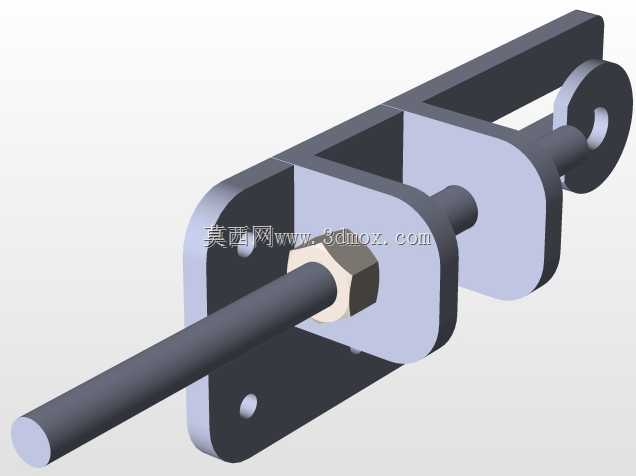

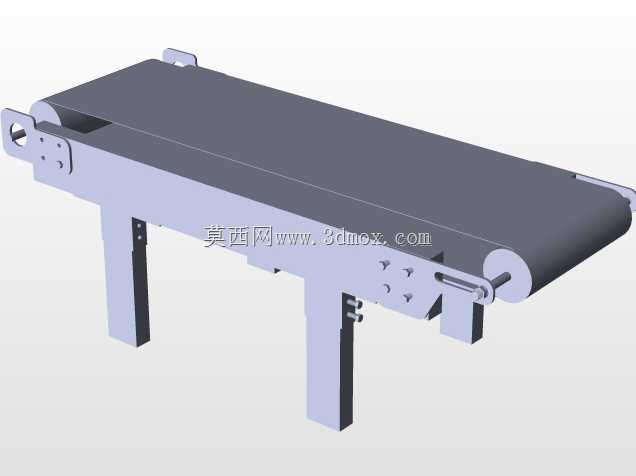

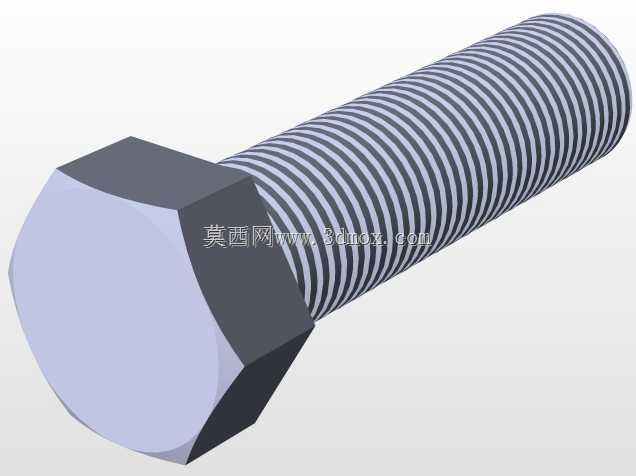

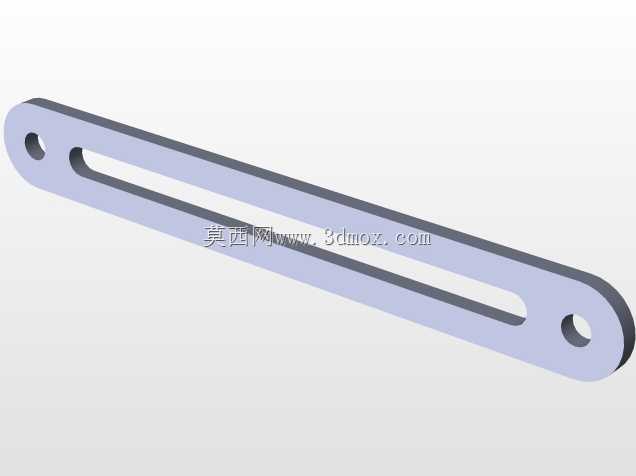

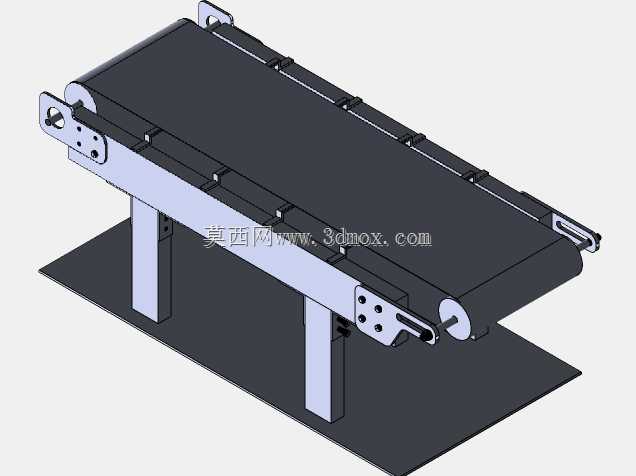

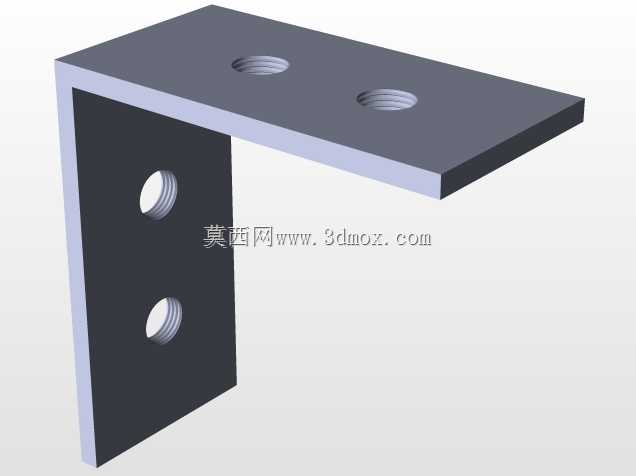

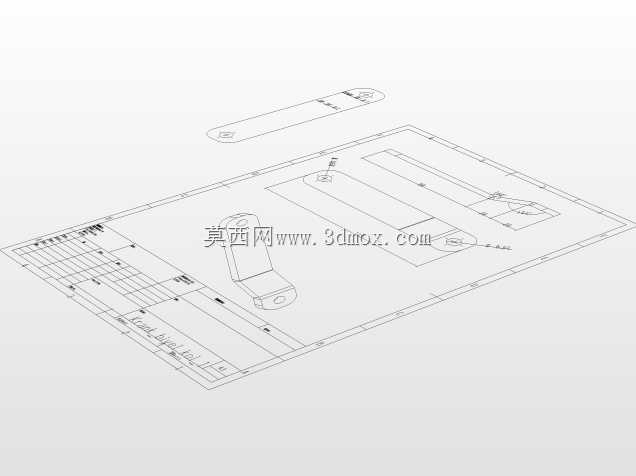

这款轻型平皮带传送设备，主要面向轻工制造、电子组装、食品包装、小型零部件加工等生产场景的短距离物料转运需求，可嵌入小型生产流水线的工位衔接环节，承担工序间工件、成品、包装件的水平输送任务，替代人工往复搬运，降低工位间物料流转的人力消耗，适配小批量多品类的柔性生产排布需求。设备整体采用落地式安装结构，底部为整块平整安装底板，可通过膨胀螺栓直接固定在车间硬化地面或流水线台架上，安装边界规整，无需额外制作复杂预埋基础，适配车间现有生产布局的快速改造调整。支撑部分采用两根对称布置的立式支腿，连接底部安装板与上方输送主体框架，支腿与框架、底板之间采用螺栓紧固连接，既保证整体结构的支撑稳定性，也可根据实际输送高度需求调整支腿规格，适配不同高度的生产工位对接。输送主体框架采用双侧板式结构，两侧板平行度经过设计校核，保证皮带运行过程中不会出现跑偏、卡滞问题；两端布置传动滚筒与改向滚筒，滚筒轴端与侧板通过带安装孔的连接座固定，其中一端的连接座预留长条形调节槽，可通过调整螺栓位置改变滚筒中心距，实现皮带张紧度的快速调节，无需拆解整体框架即可完成日常维护调整。皮带采用平型防滑输送面，可适配纸箱、塑料盒、小型金属零部件等多种形态物料的输送，输送过程平稳无明显颠簸，不会对表面易刮花的工件造成损伤。框架上沿均匀布置多组皮带压条，对皮带回程段进行限位，避免皮带运行过程中出现上下跳动，保证输送面的平整度。整体结构设计偏向轻量化，没有冗余的复杂结构，所有零部件均采用常见的机械加工型材与标准件制作，加工难度低，组装流程简单，日常维护仅需定期检查皮带张紧度与滚筒转动顺滑度即可，运维成本较低。设备的输送长度与宽度可根据实际工位间距、物料尺寸进行参数调整，适配不同生产场景的定制化需求，既可以单独作为小型物料转运设备使用，也可以多台拼接组成更长的输送线体，灵活适配不同的生产排布方案。
