管式倾斜给料螺旋输送设备结构设计

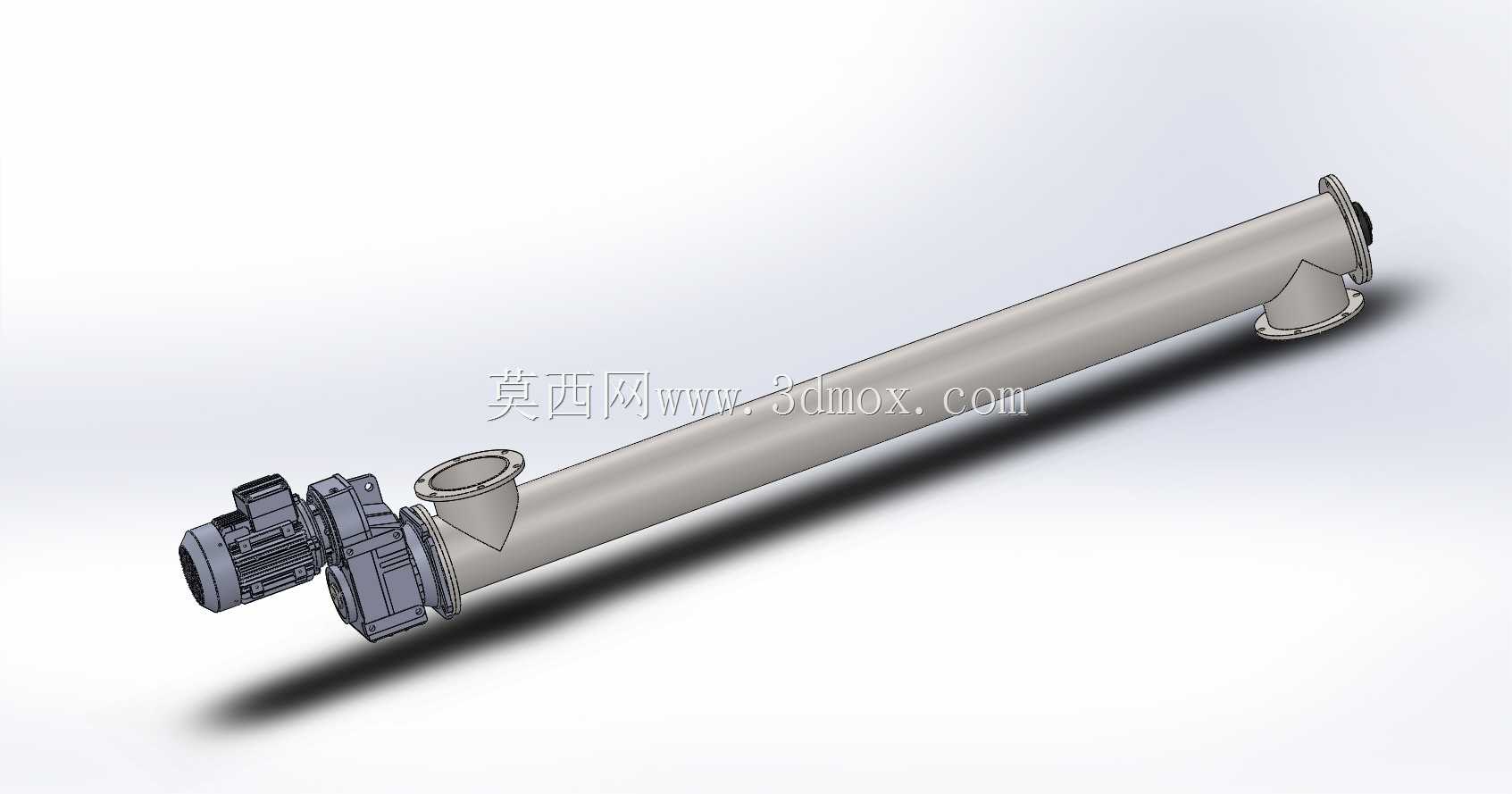

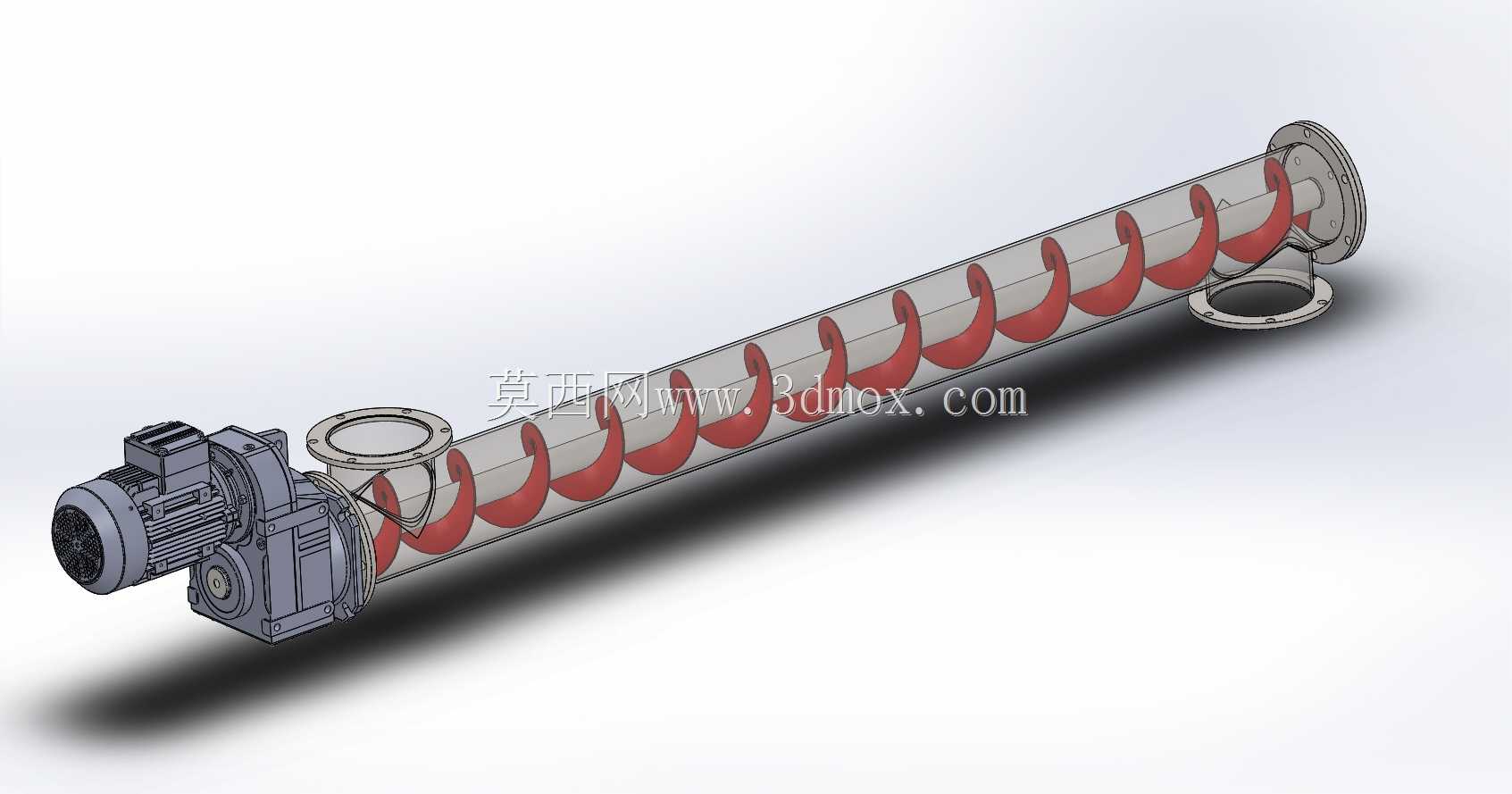

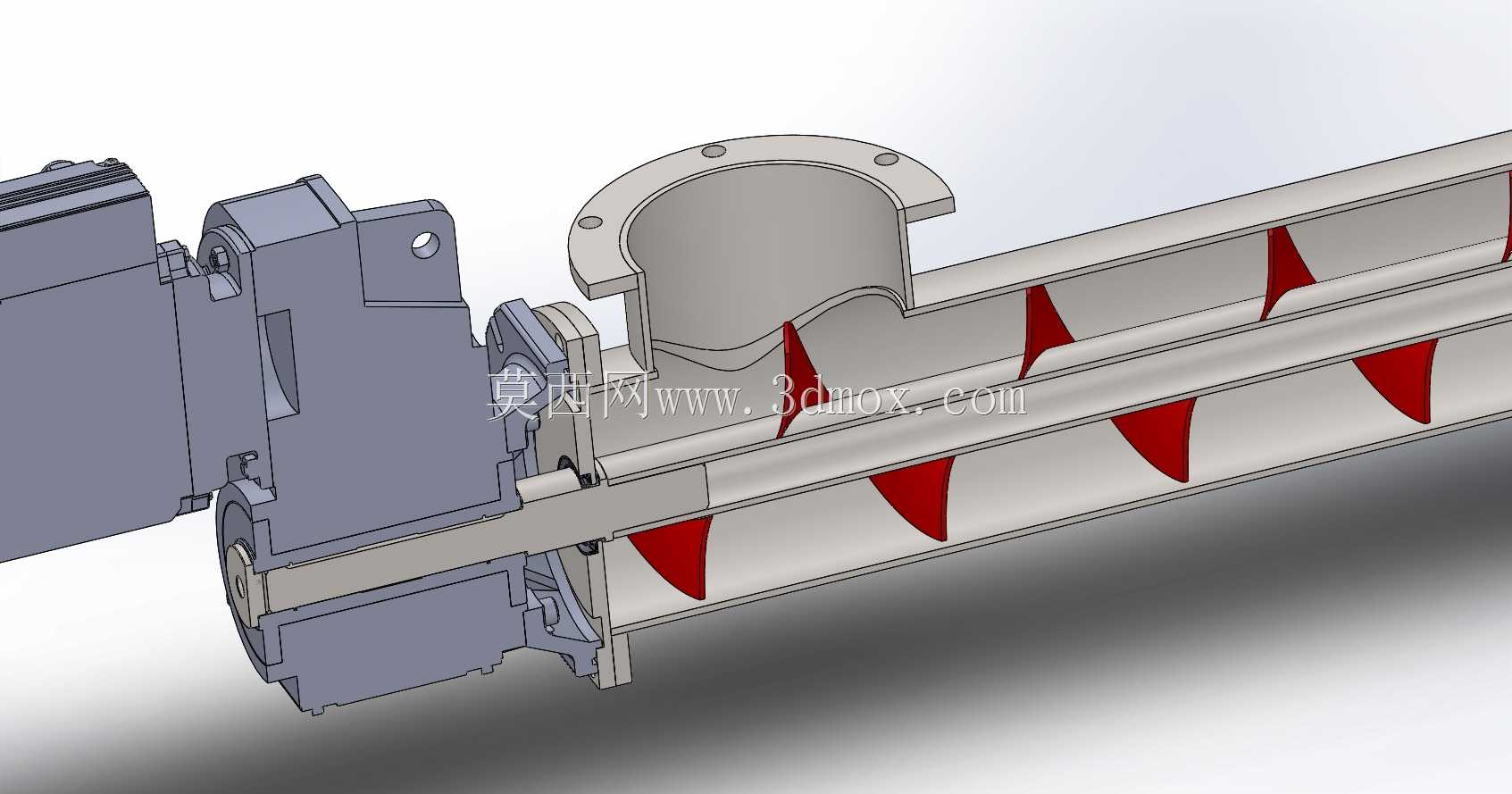

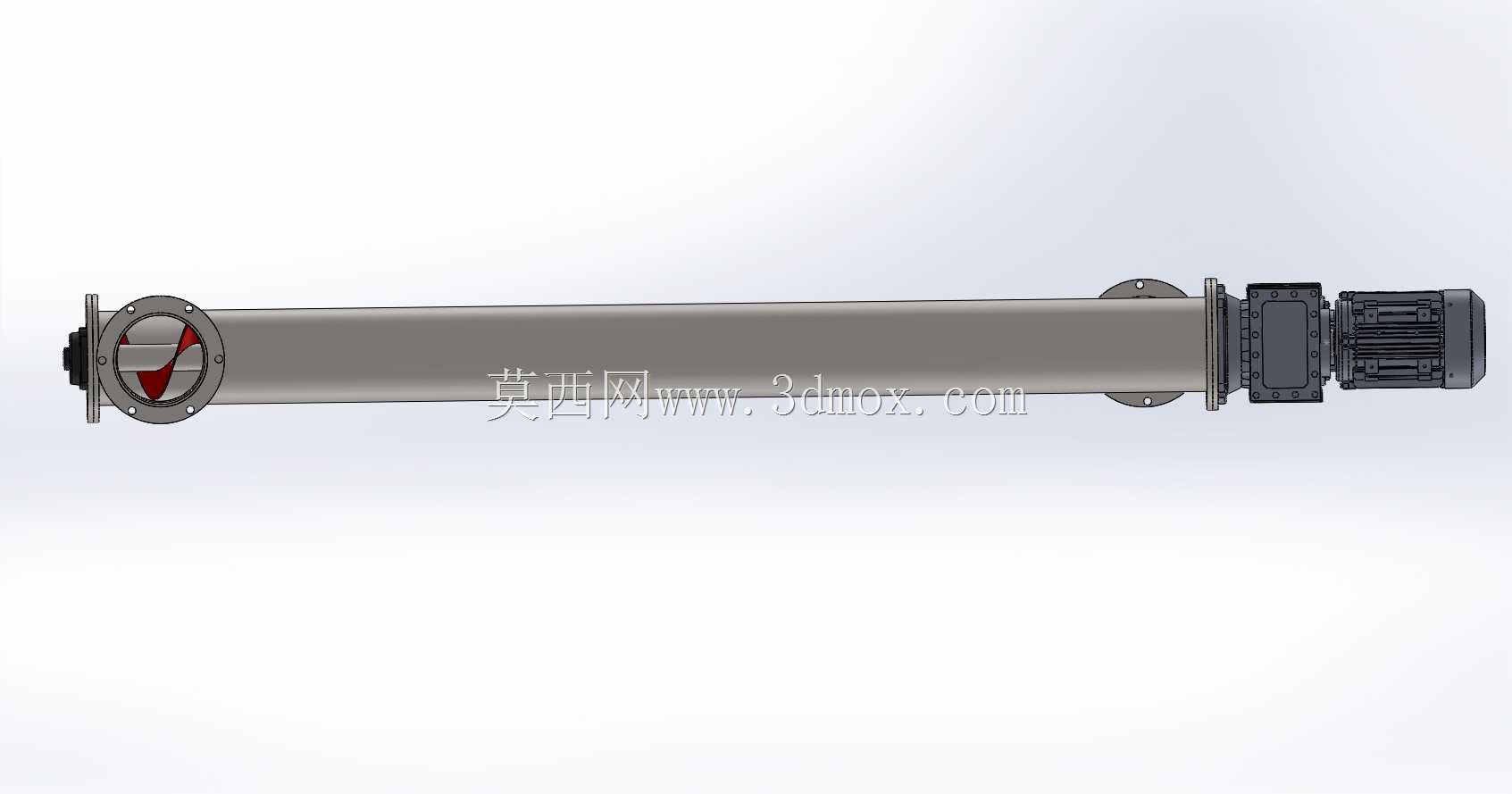

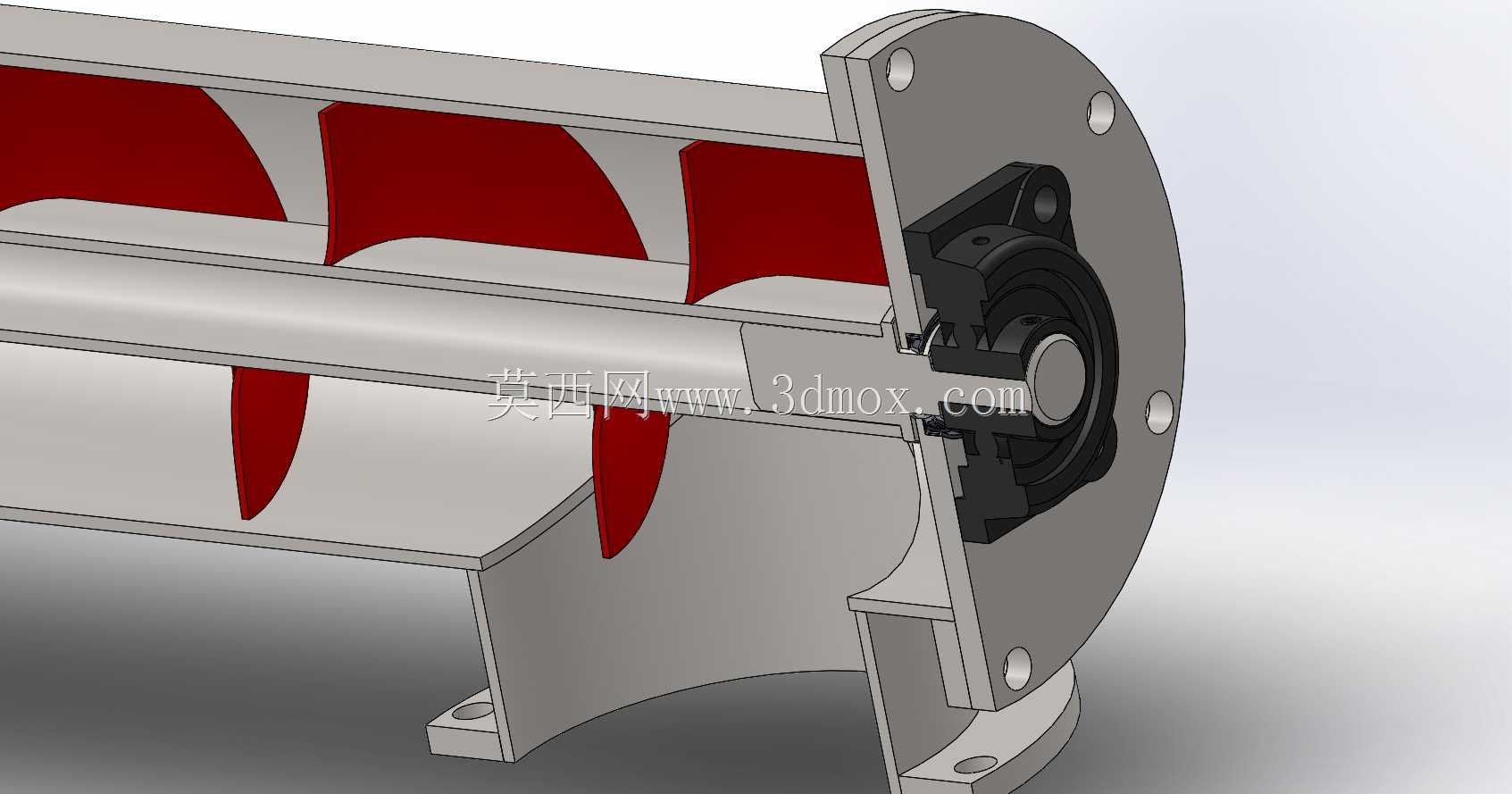

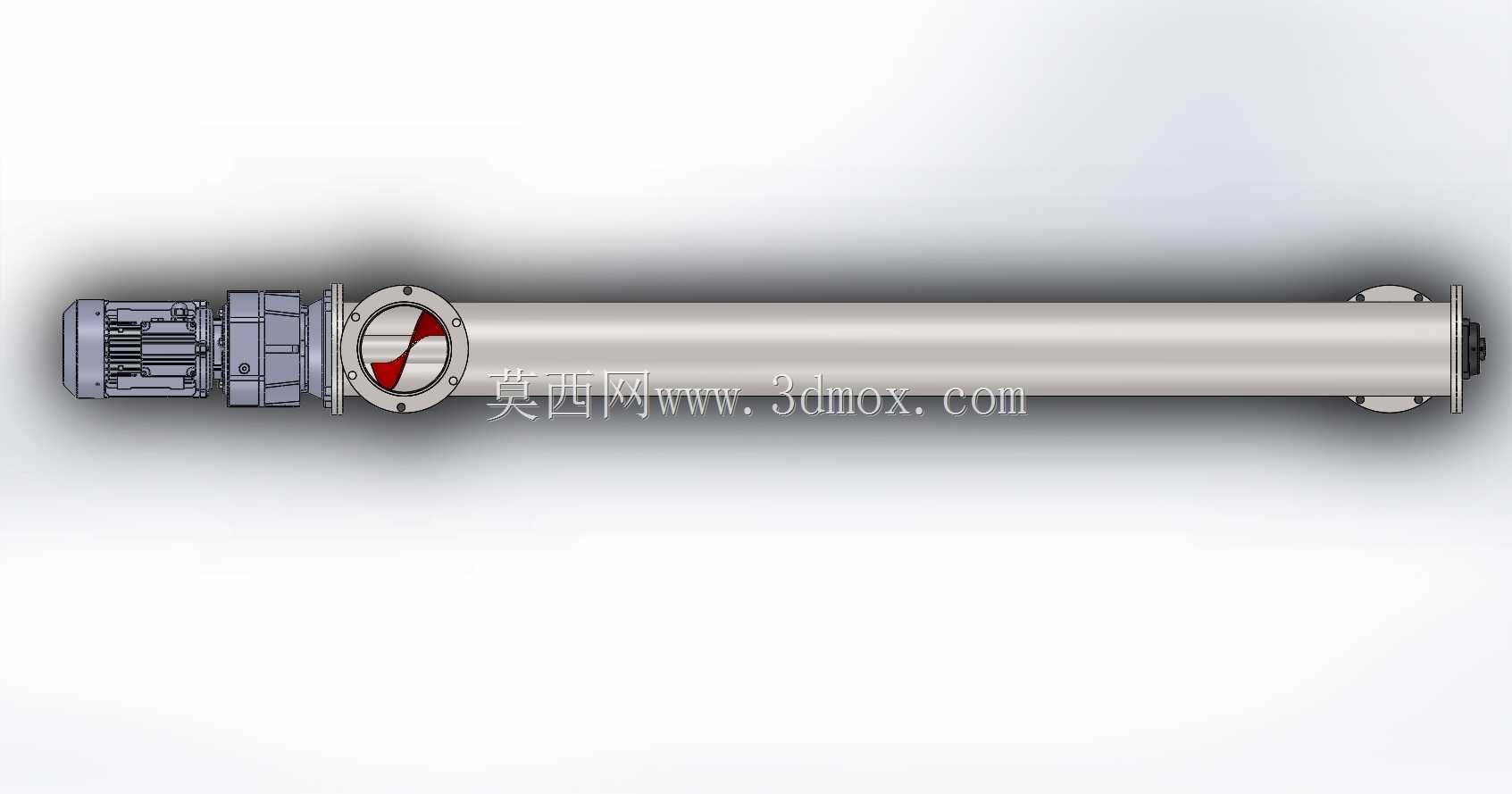

这款管式螺旋输送设备主要面向粉体、小颗粒散料的密闭输送场景，常见应用在粮食加工、建材生产、化工原料转运、饲料加工等生产环节中，可完成水平、小倾角状态下的散状物料连续给料作业，能够有效避免敞开式输送过程中出现的物料洒落、粉尘外溢问题，适配车间内不同工位之间的短距离物料转运需求，可搭配料仓、包装设备、搅拌主机等生产设备完成上下游工序的物料衔接。设备整体采用长直圆管作为物料输送的主通道，管体内置连续螺旋叶片结构，端部配套减速驱动单元直接带动螺旋轴转动，依靠螺旋叶片的轴向推力推动管内物料沿着通道向前移动，进料口设置在管体靠近驱动端的上侧位置，采用法兰接口方便和上游出料仓对接，出料口设置在管体尾端下侧，同样采用法兰结构可直接对接下游受料设备，整体密闭的结构设计可减少输送过程中的物料损耗与粉尘污染，对于易扬尘、易受潮的散料有较好的适配性。在设计思路上，这款设备采用驱动端直连的结构布局，省去了额外的传动连接部件，既压缩了设备整体的安装长度，也减少了传动环节的功率损耗，驱动单元选用减速一体电机，可输出适配散料输送的低转速大扭矩，避免螺旋轴卡滞、过载的问题；管体采用等直径薄壁圆管结构，内壁光滑无明显凸起，可减少物料在管内的残留堆积，螺旋叶片和管体内壁保留均匀的微小间隙，既避免叶片转动过程中剐蹭管壁，也能减少叶片和管壁之间的物料卡塞风险。在安装边界上，设备整体为长条形卧式布局，驱动端的电机减速单元径向尺寸略大于输送管体，安装时需要在驱动端预留足够的检修空间，方便后期对减速单元、密封组件进行维护更换；进出料口的法兰位置可根据实际安装工位的对接需求调整轴向位置，设备整体可通过管体下方的支架完成固定，可适配0到15度的倾斜安装角度，安装时需要保证螺旋轴的同轴度，避免轴体偏磨造成的设备振动、密封失效问题。设备运行过程中转速平稳，输送量可通过驱动单元的转速调整进行适配，可根据不同物料的堆积密度、流动性特点匹配对应的螺距与叶片厚度，对于磨琢性较强的物料可选用耐磨材质制作叶片与管壁衬层，延长设备的整体使用寿命，整体结构紧凑，安装维护难度低，适合中小型生产车间的散料连续输送工位使用。
