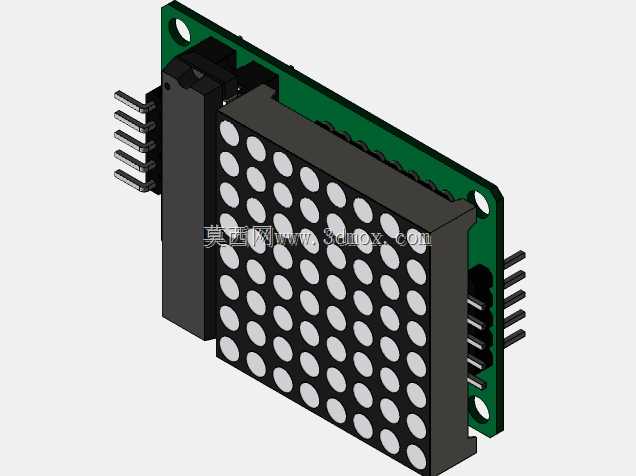

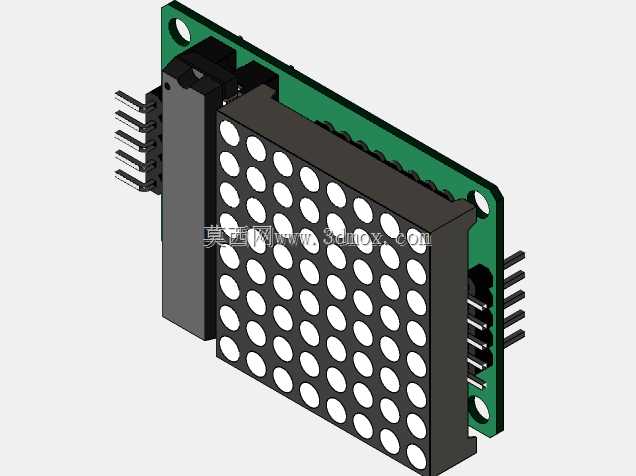

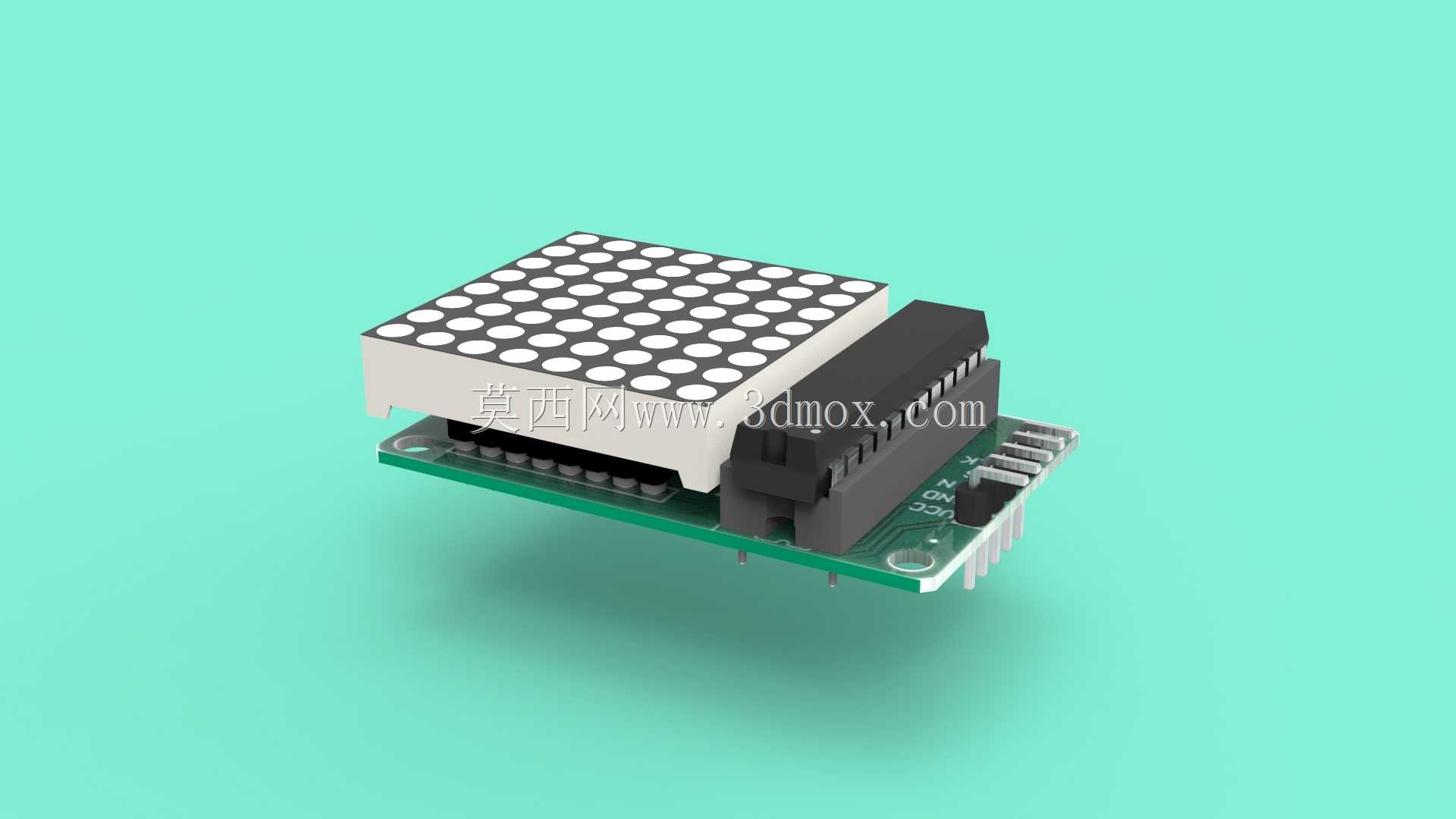

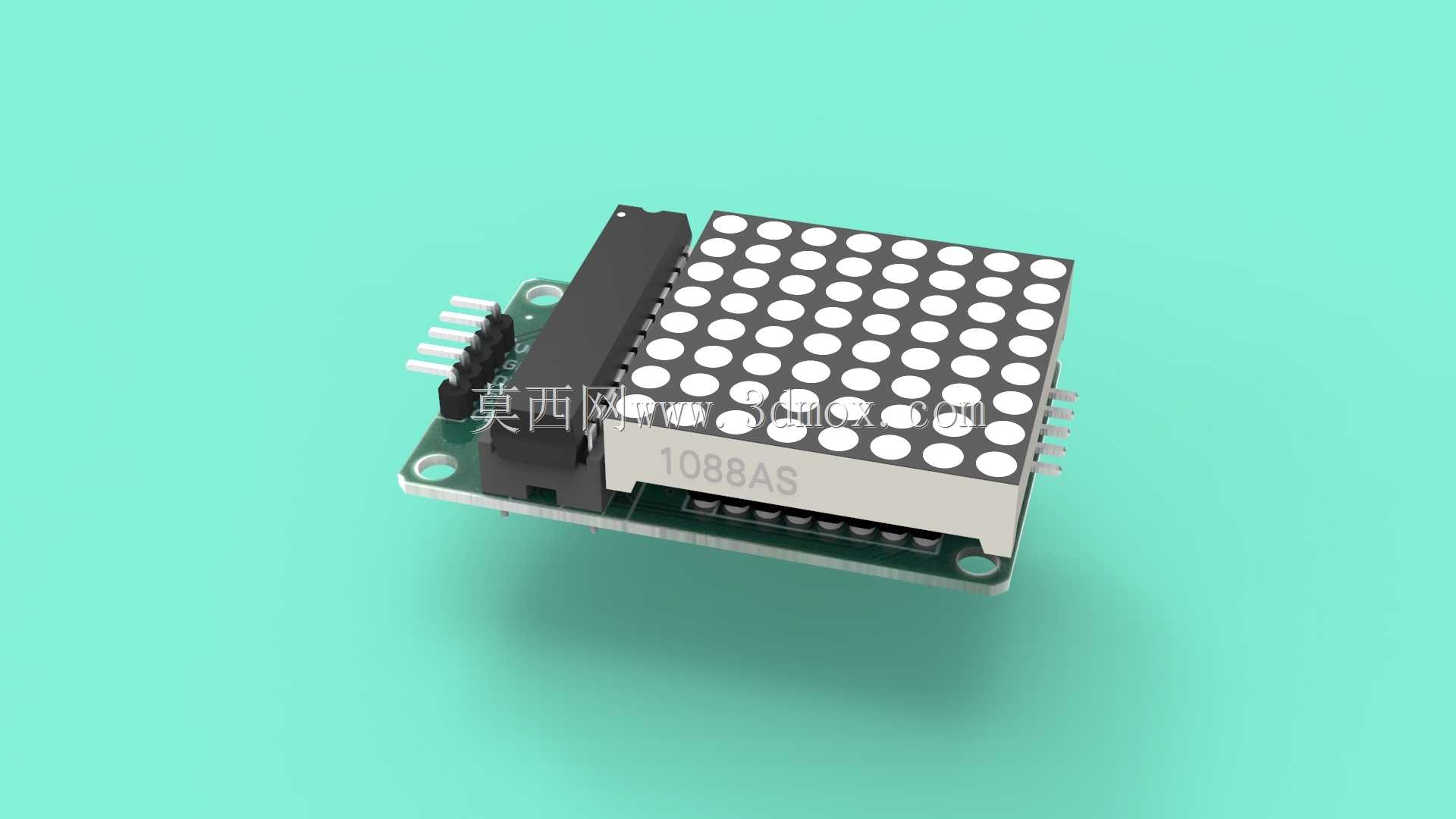

MAX7219驱动8x8点阵LED显示模块

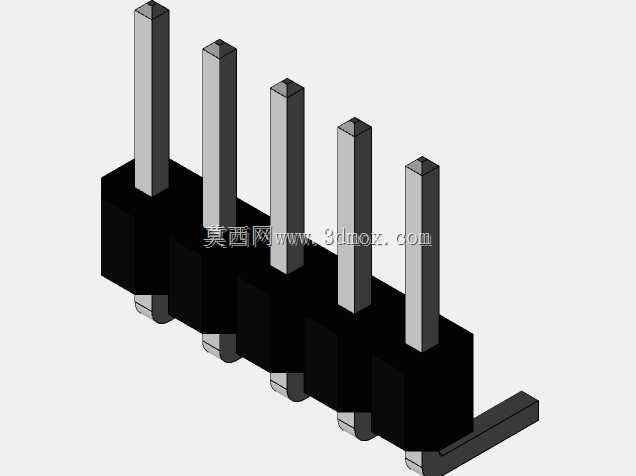

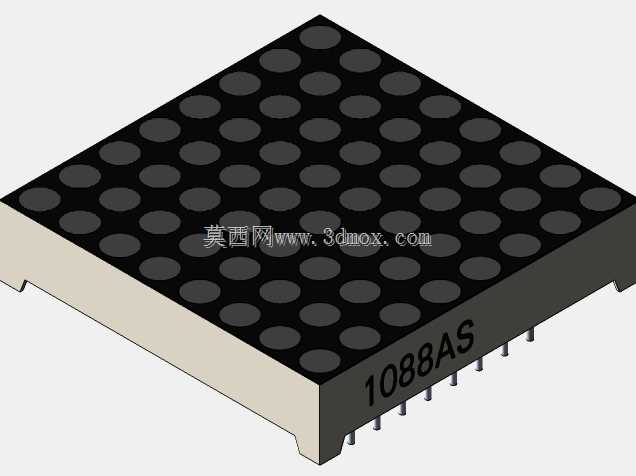

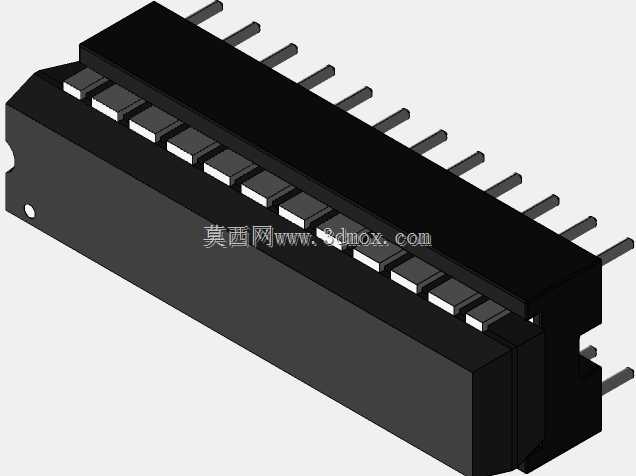

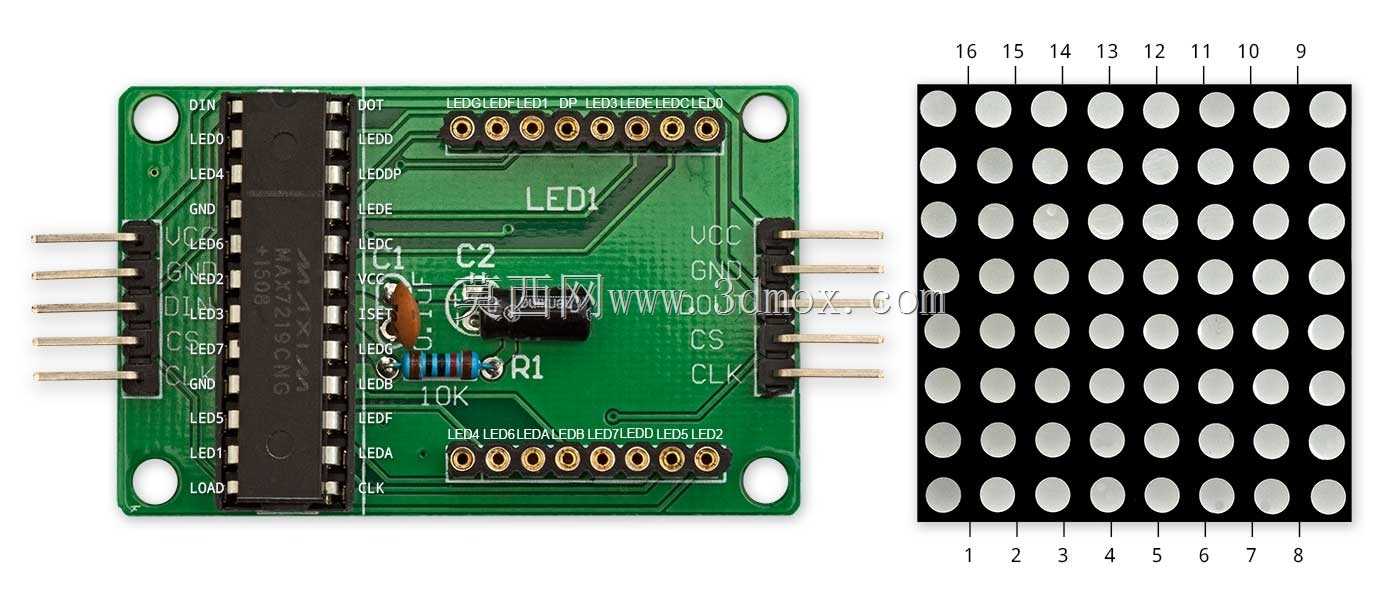

这款点阵显示模块在嵌入式开发、小型电子装置制作领域有着十分广泛的应用场景，常被用于制作简易状态提示屏、小型交互界面、创意电子装置的信息输出单元，也可搭配主控板实现简单的字符、图案动态显示效果，在创客项目、教学实验、小型工控状态提示场景中都能见到它的身影。模块采用串行驱动架构设计，仅需三根数据线即可完成与主控单元的通讯，搭配两路电源接线就能正常工作，接线逻辑简单清晰，能大幅降低开发阶段的布线复杂度，减少IO口资源占用，对于引脚资源紧张的小型主控板十分友好。模块核心采用专用驱动芯片完成点阵的行列扫描驱动，无需主控单元持续输出扫描信号，可大幅降低主控的运行负载，LED的显示亮度支持通过软件指令灵活调节，能适配不同光线环境下的显示需求，避免亮度过高产生刺眼感或是亮度过低导致内容辨识困难。在设计层面，模块将驱动芯片与8x8LED点阵矩阵整合在同一块PCB基板上，板载排针接口采用标准间距设计，可直接插接在面包板上完成快速原型搭建，也可通过排线连接到主控板上完成固定安装，模块四角预留了标准安装孔位，可通过螺丝将模块固定在设备外壳或是安装支架上，安装孔位的间距经过统一校准，能适配多数小型电子装置的内部安装空间。模块的供电电压适配常见的5V低压供电场景，工作电流处于合理区间，长时间运行也不会出现过度发热的问题，可稳定支撑长时间的连续显示需求，工作温度覆盖常规室内电子设备的运行温度区间，能满足多数日常使用场景的环境要求。模块的整体外形紧凑小巧，厚度控制合理，不会占用过多的设备内部空间，排针的引脚定义清晰统一，可兼容市面上多数开源硬件主控板，无需额外制作转接板即可完成接线使用，在做小型创意装置、教学演示项目时，能快速搭建出显示功能，缩短项目的开发调试周期。
