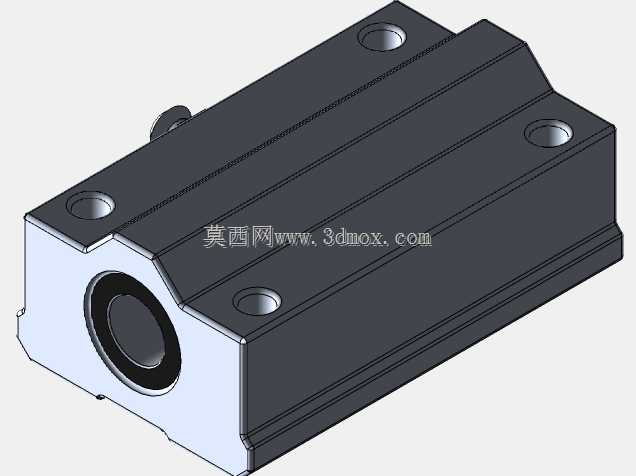

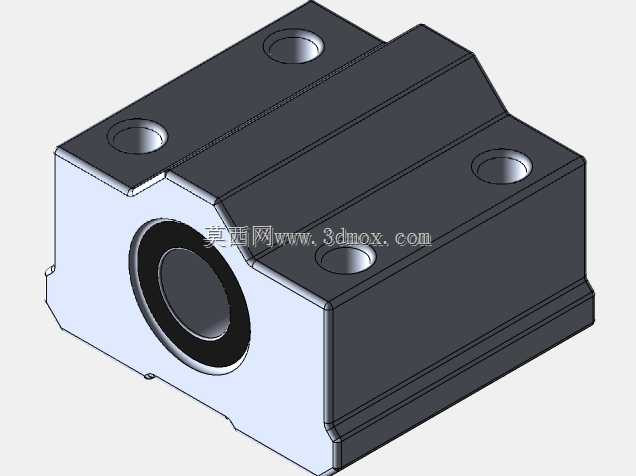

8mm规格箱式直线滑动轴承结构

这款8mm内径的箱式直线轴承，是桌面级轻型数控加工设备、激光雕刻机、消费级熔融沉积型三维打印设备里核心的线性导向承载部件，主要承担运动轴沿光杆导轨做高精度直线往复运动的支撑与导向功能，能在低负载、高频率往复运动的工况下，有效降低运动副的摩擦阻力，保证运动过程的平顺性与定位精度，避免运动轴出现径向窜动、卡滞、爬行等影响加工或成型精度的问题。从结构设计来看，这款轴承采用封闭式箱型本体结构，本体采用铝合金材质一体加工成型，兼顾轻量化与结构刚性，相比开口型直线轴承拥有更高的径向承载能力，适配水平安装的运动轴使用场景；内部配套带自润滑属性的聚合物保持架与直线滚珠循环结构，滚珠沿导轨外圆与轴承内滚道形成连续循环滚动路径，将传统滑动摩擦转化为滚动摩擦，大幅降低运动阻力，同时自带的储油结构可以在长期运行过程中缓慢释放润滑介质，减少日常维护频次。轴承本体的安装面设计有四个对称分布的沉头安装孔，安装时可直接通过螺栓将轴承本体固定在运动滑台的安装基准面上，无需额外设计复杂的抱紧夹具，安装定位便捷；轴承的轴向总长度适配桌面级设备的短行程运动需求，两端的密封结构可以阻挡加工过程中产生的碎屑、粉尘进入轴承内部滚道，避免滚珠卡滞或滚道划伤，有效延长部件的使用寿命。在实际应用场景中，这类小规格箱式直线轴承主要适配直径8mm的光轴导轨使用，广泛搭载在桌面级小型数控雕刻机的X、Y轴运动滑台，三维打印机的Z轴升降导向结构，以及小型自动化点胶设备、桌面级 pick-and-place 贴装设备的直线运动模组中，能够满足这类轻型设备对运动精度、运行噪音、安装空间的多重要求。设计过程中重点考量了安装基准的形位公差，轴承的安装底面与内孔轴线的平行度控制在极小公差范围内，避免安装后出现光轴别劲、运动阻力不均的问题；本体侧面预留的油嘴接口可以方便后期补充润滑脂，无需拆解设备即可完成维护操作；整体外形采用方正的箱型结构，在有限的安装空间内最大化结构刚性，同时边角做了倒角处理，避免安装过程中划伤操作人员或设备线束。
