10安培容量开放式电子变压器结构设计

这款10安培电子变压器主要面向低压电气控制、小型工业电子设备、教学实验装置以及民用小功率配电场景，作为电压转换核心部件承担电压等级变换、电气隔离、阻抗匹配的核心作用，能够在额定10A电流工况下稳定输出适配电压，为后端控制回路、传感模块、小型执行器件提供稳定可靠的供电保障，避免电压波动、浪涌电流对后端精密电子元件造成损伤，同时通过一二次侧的物理隔离提升用电回路的安全系数，降低触电、串扰等电气风险。

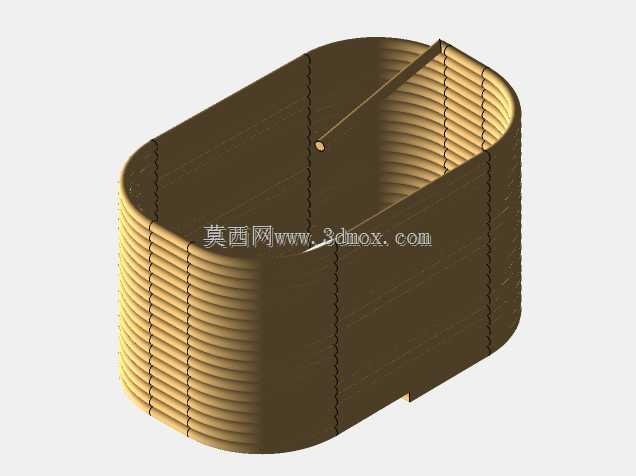

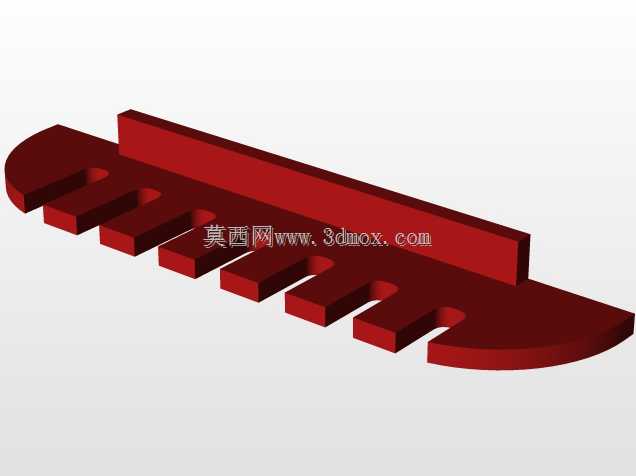

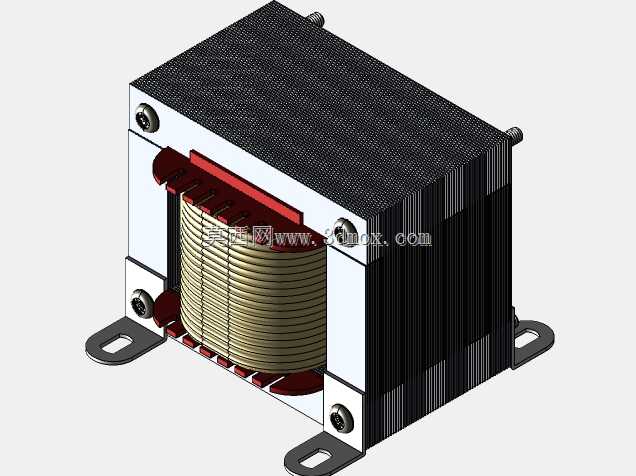

从功能特性来看，该变压器采用开放式叠片铁芯结构，铁芯选用高导磁硅钢片叠压而成，叠片间做绝缘处理以降低涡流损耗与磁滞损耗，提升电能转换效率，减少长时间满载运行下的发热量；绕组部分采用高强度漆包线分层绕制，层间设置绝缘衬垫提升耐压等级，绕组端部设置红色绝缘挡片固定线圈位置，避免绕线移位造成的层间短路、绝缘击穿问题；两侧的白色绝缘端板既承担绕组与铁芯之间的绝缘防护，也作为安装固定的结构载体，通过四颗紧固螺丝将铁芯、绕组、端板锁紧为整体结构，底部延伸出的两个带安装孔的金属固定脚，能够直接通过螺栓固定在设备机箱的安装平面上，适配常规电气柜内的安装孔位布局，安装时无需额外定制转接支架，降低现场装配的复杂度。

设计过程中优先考量了散热与结构可靠性的平衡，开放式的结构设计让绕组与铁芯直接与周边空气接触，相比灌封式变压器拥有更优的自然散热能力，能够在持续满载工况下将温升控制在绝缘材料允许的范围内，延长绝缘件的使用寿命；同时外露的结构也方便运维人员直观检查绕组状态、接线端子的紧固情况，降低后期维护的难度。安装边界方面，整体结构为方正的立方体形态，底部安装脚的开孔间距符合小功率变压器的通用安装规范，接线端从绕组侧引出后预留了足够的接线操作空间，不会与周边其他电气元件产生安装干涉，整体外形尺寸紧凑，能够适配空间有限的小型设备机箱内部安装需求，在满足10A载流能力的前提下尽可能压缩占用空间，提升设备内部的空间利用率。结构上所有金属棱角都做了钝化处理，避免装配过程中划伤操作人员或破坏导线绝缘层，兼顾了使用性能与装配安全性。
