户外高压并联电容器组结构设计

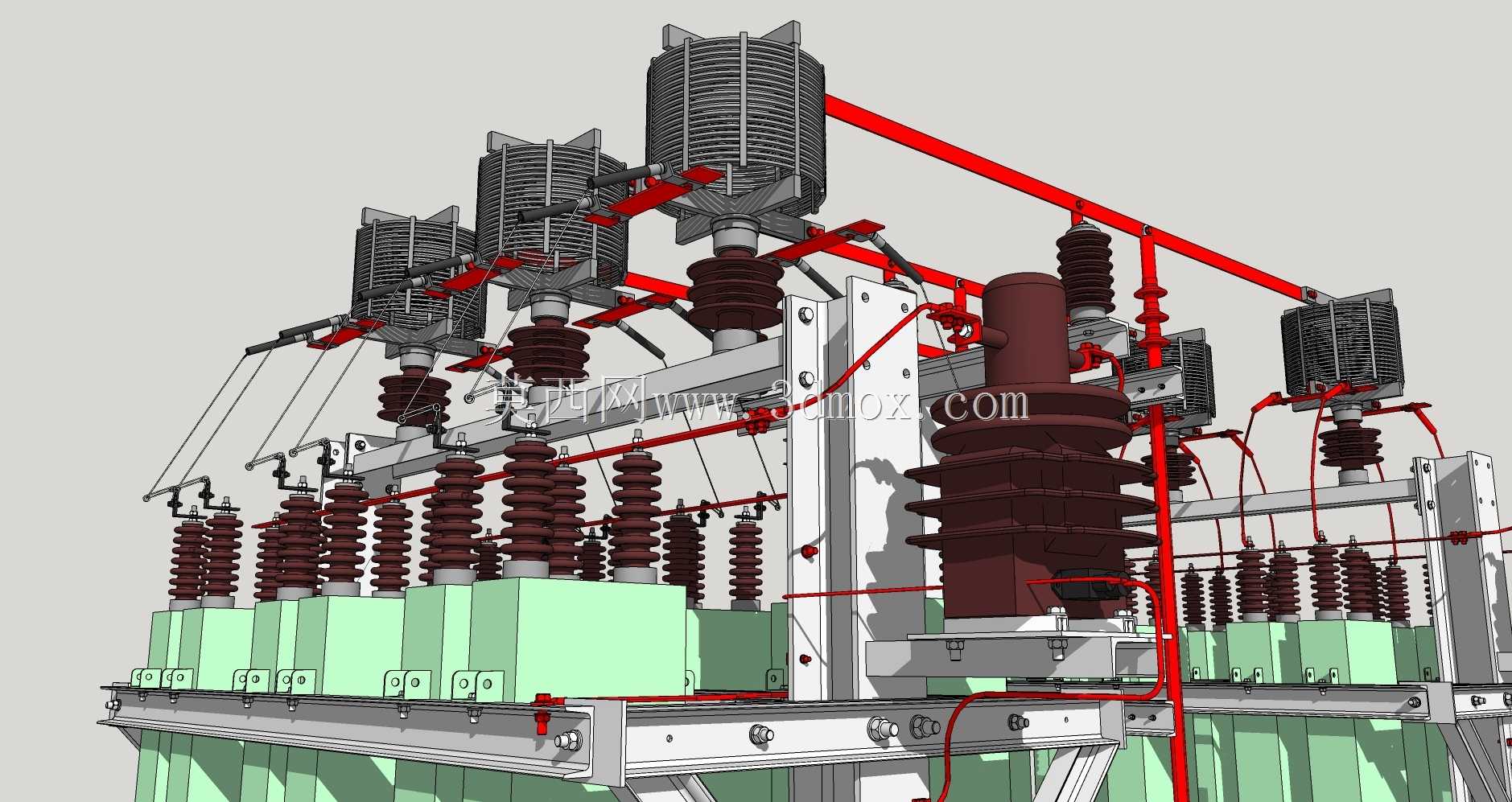

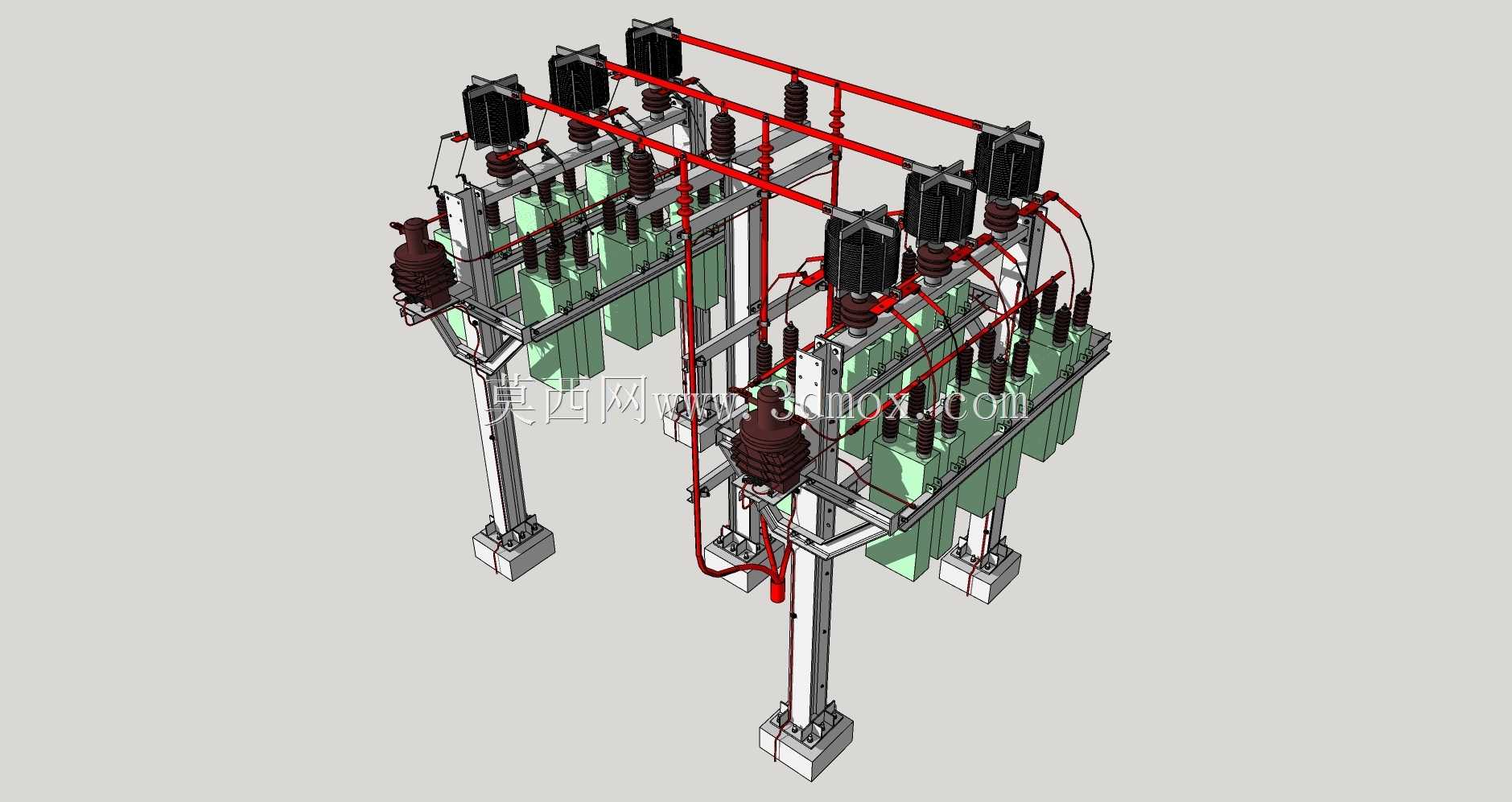

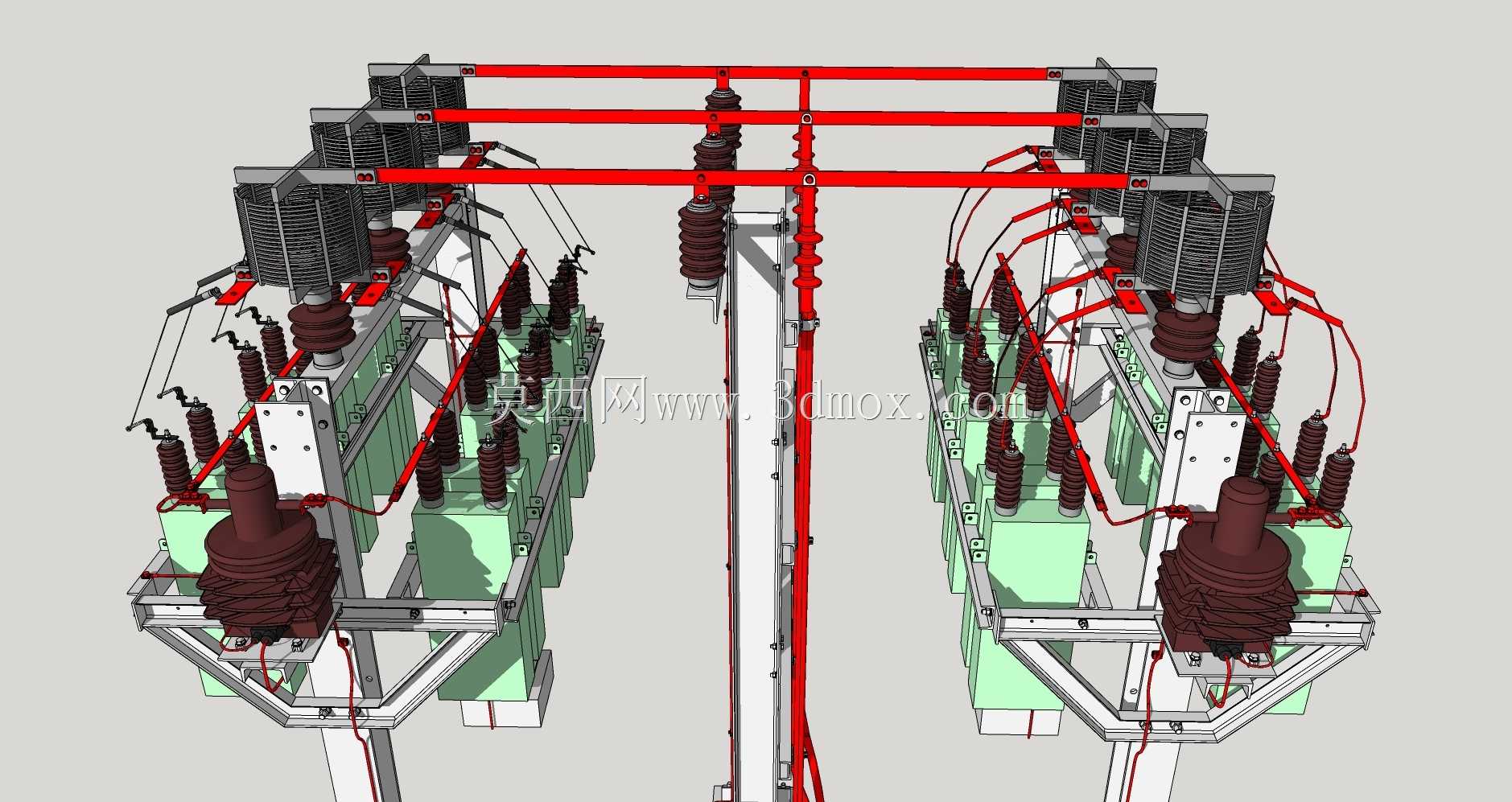

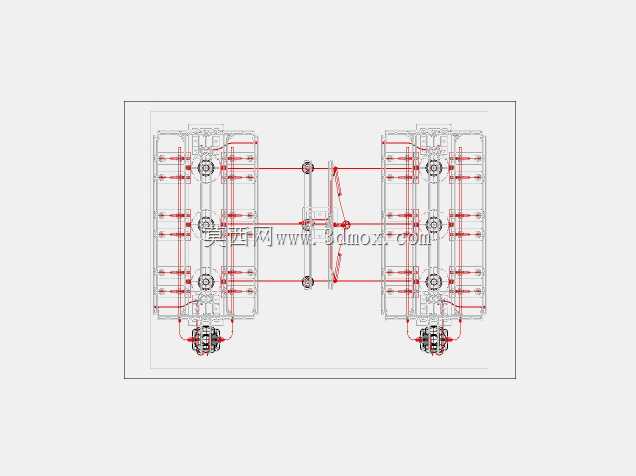

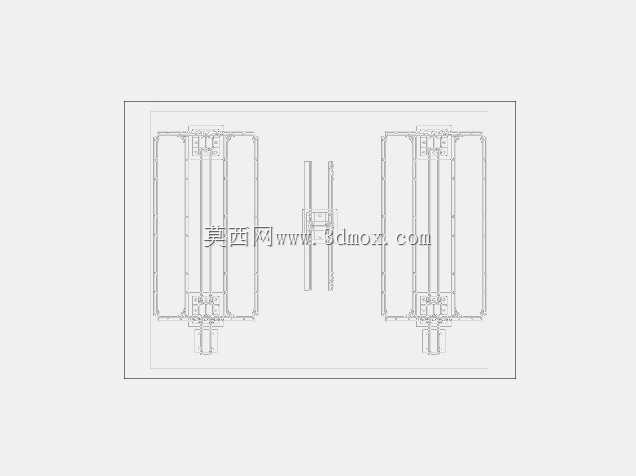

户外高压电容器组长期暴露在温湿度波动大、覆冰积污严重的工况下，瓷套与金属框架的连接位置最容易出现密封失效、局部放电的隐患，建模时针对这些点位做了针对性的结构适配。底部框架采用镀锌槽钢拼接，所有安装孔位预留了2mm的调节余量，抵消现场安装时的基础沉降误差，电容器单元的底部托板做了翻边处理，既可以增强承重刚度，也能引导凝露水顺着边缘滴落，避免长期积渍腐蚀壳体接线端。层间排布的绝缘瓷柱没有采用统一高度的等距设计，靠近母线侧的瓷柱额外增加了两节伞裙结构，对应高压端场强集中的区域，拉长爬电距离的同时，也减少了雨天污闪的概率。顶部的放电线圈与串联电抗器的安装支架做了斜向加强筋，避免大电流通过时产生的电磁振动引发螺栓松动，硬母线的弯折处全部采用圆弧过渡，没有直角折弯结构，降低尖角处的电晕放电风险。接线端子的连接位置预留了软连接铜带的安装空间，没有直接将硬母线压接在电容器端子上，抵消热胀冷缩产生的机械应力，避免端子受力渗漏油。框架侧面的接地端子做了双孔冗余设计，分别连接主地网与设备外壳，满足高压设备双重接地的安全要求，爬梯位置与带电部分的净距严格控制在安全距离以上，检修时不需要额外加装临时绝缘挡板。瓷套与金属法兰的衔接位置做了密封胶圈的安装槽建模，槽深与胶圈压缩比控制在合理区间，既保证密封性能，也不会因为压缩量过大导致胶圈永久变形失效。顶部的防雨罩做了15度的倾斜角度，不会在表面积存雨水，罩体边缘超出下方接线端子5cm，避免暴雨时水流直接冲刷接线位置。不同相序的母线采用差异化的支撑间距，长跨度母线中间加装了绝缘支撑柱，避免短路电动力作用下母线变形脱落。所有外露的螺栓连接位置都预留了防松垫片的安装空间，没有采用焊接固定的方式，方便现场更换损坏的电容器单元，单台电容器的拆装不需要拆解周边的母线结构，大幅缩短停电检修的时长。框架底部的安装脚做了长圆孔设计，现场施工时可以微调设备的水平度，不需要重新扩孔破坏镀锌层，减少后期锈蚀的隐患。
