小金井YMDA10X20气动执行气缸结构

这款气动执行气缸是气动系统中实现直线往复动作输出的核心执行元件，广泛应用于电子制造流水线的工件移栽、轻工包装设备的工位推料、小型自动化专机的夹具压紧、检测设备的探针进给等场景，在紧凑安装空间的自动化工位中承担精准的直线动力输出任务，可配合气动电磁阀、节流阀、磁性开关完成到位信号反馈与动作速度调节，适配洁净车间、普通工业装配环境下的低压气动作业需求。

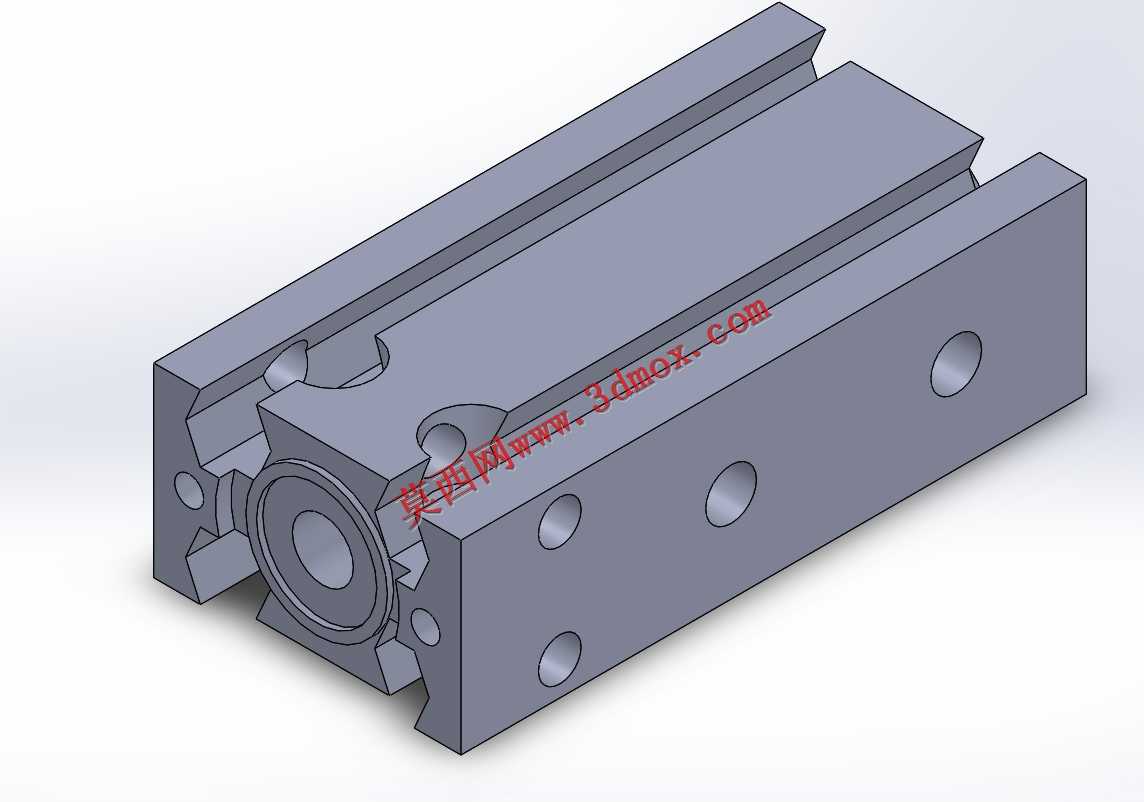

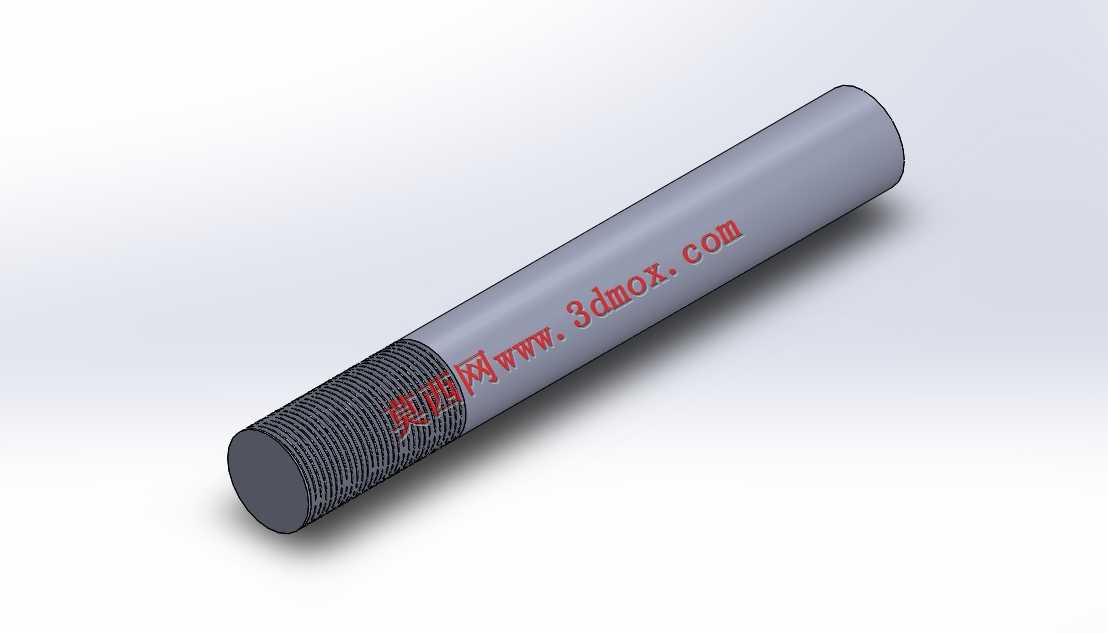

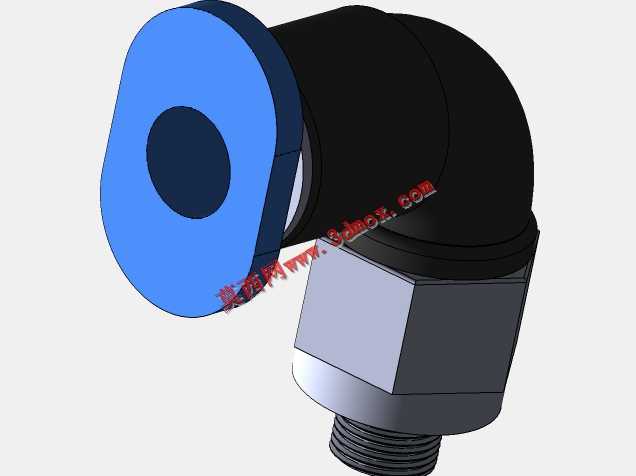

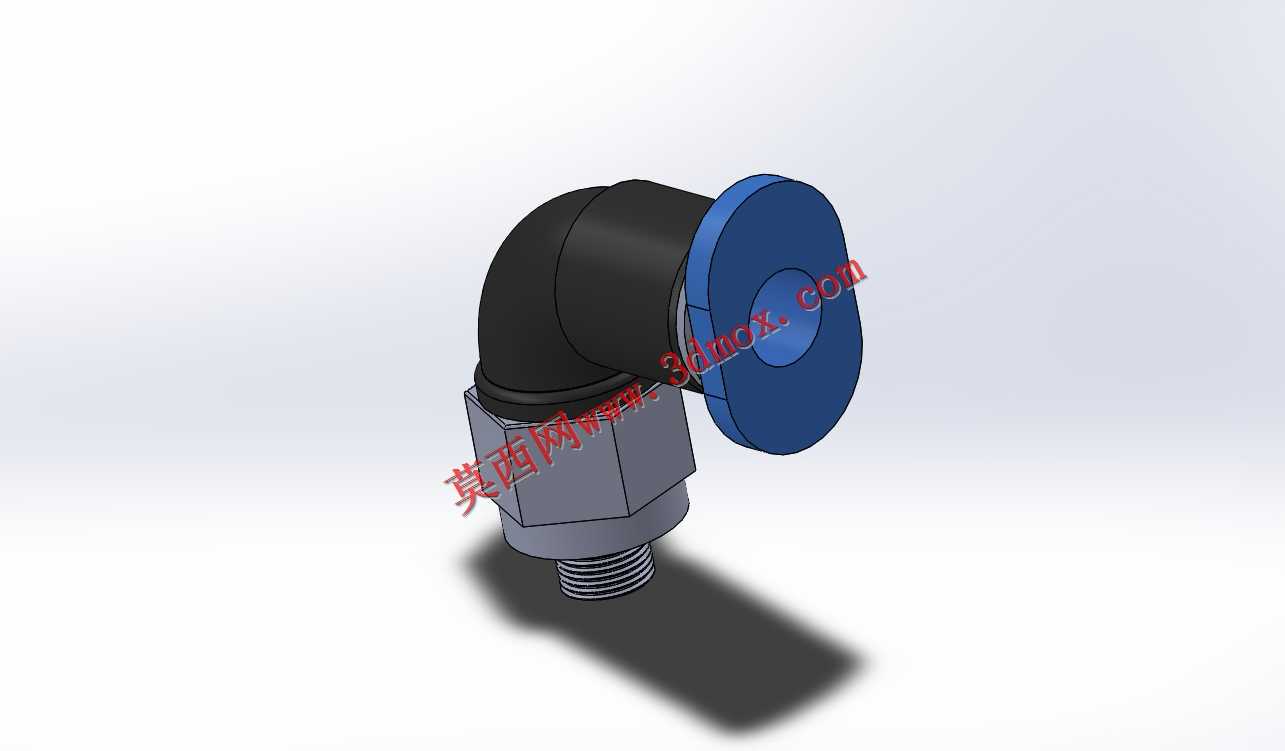

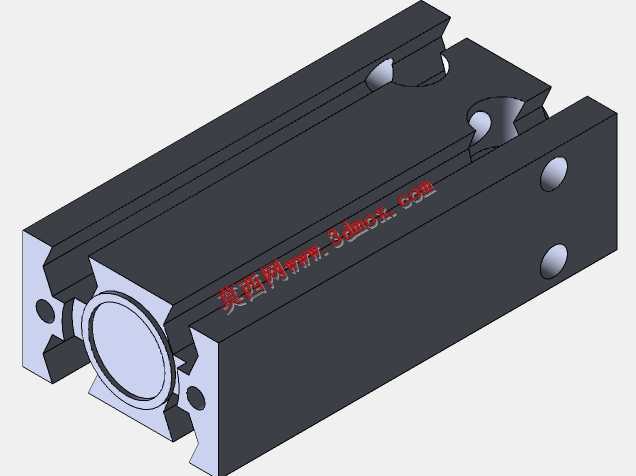

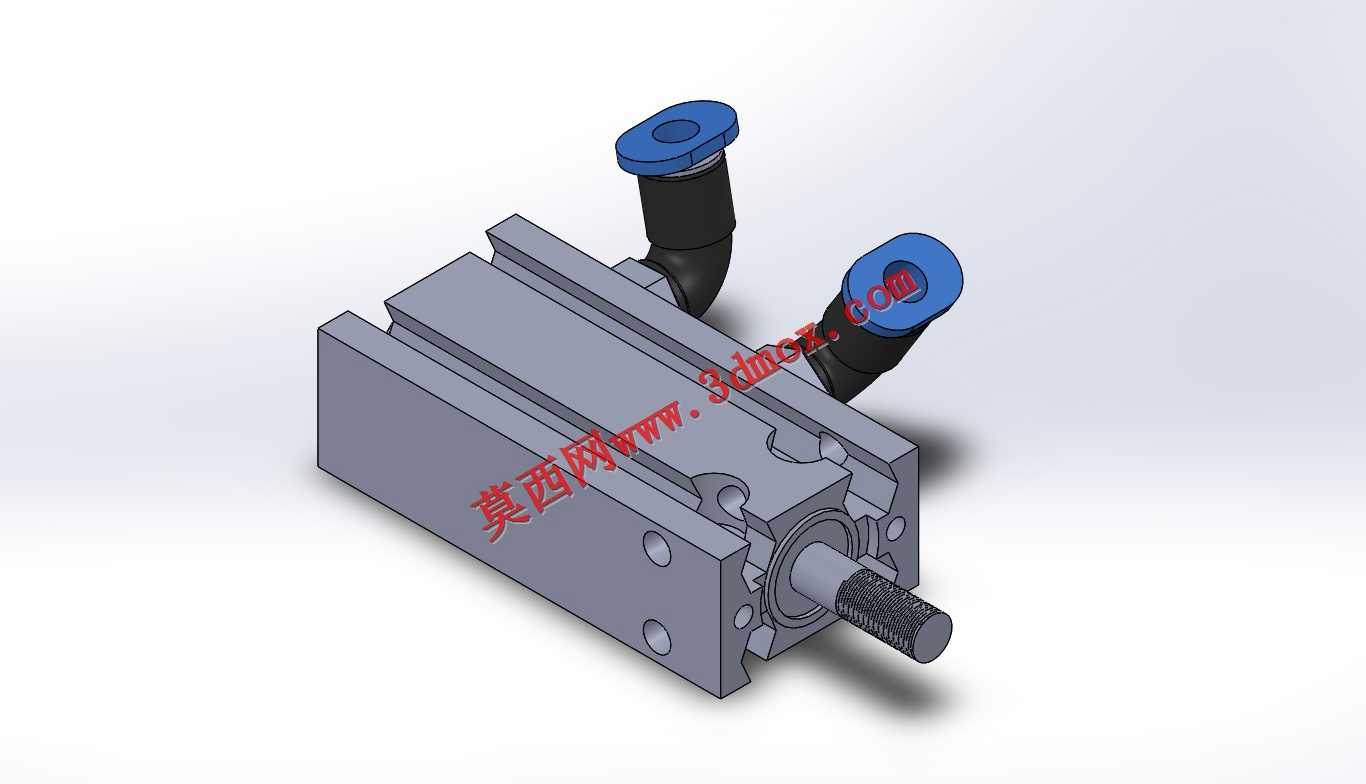

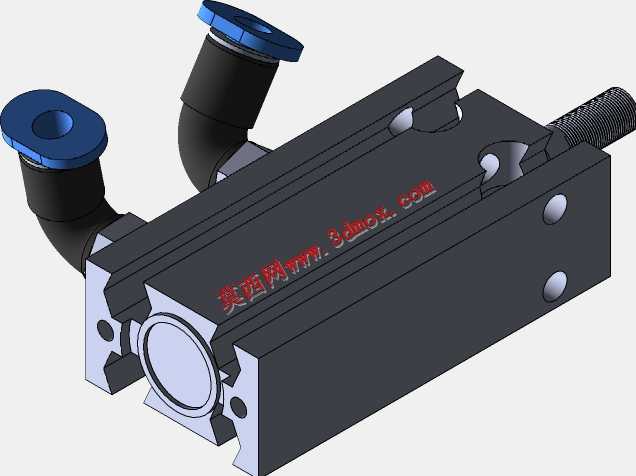

产品本体采用方形缸体结构设计，相比圆形笔形气缸具备更好的抗扭转性能，无需额外加装导向附件即可承受一定的侧向负载，缸体侧面预留标准安装孔位，支持直接通孔安装、侧面螺纹锁附两种安装方式，可适配不同工装台架的布局需求。气缸杆端采用带防滑纹理的外螺纹设计，可直接连接压头、夹爪、推块等执行端工装，无需额外加工转接结构；缸体顶部设置两个快插式气口，匹配常规气动软管的快速插接需求，气口内置密封结构，插接后可实现可靠的气路密封，避免作业过程中出现气压泄漏导致的出力不足问题。

设计过程中优先考虑紧凑空间下的安装适配性，整体轴向长度控制在短行程气缸的常规尺寸区间，缸体截面尺寸适配10mm缸径系列的安装边界，20mm的额定行程可覆盖多数小型工位的进给、压紧行程需求，缸体壁厚经过受力校核，在0.1-0.7MPa的常规气动工作压力下可保持足够的结构强度，不会出现缸体变形导致的活塞卡滞问题。内部活塞采用双向密封结构，活塞与缸筒内壁的配合间隙经过公差优化，既保证活塞往复运动的顺滑性，又能将前后腔的气体泄漏量控制在极低水平，保障气缸的出力稳定性；端盖与缸体采用铆压密封结构，减少额外紧固件的使用，进一步压缩整体外形尺寸，同时提升产品的装配一致性。

在实际应用中，这款气缸可通过调节进出气口的节流阀开度，实现活塞伸出、缩回速度的无级调节，配合到位磁性开关可将活塞的位置信号反馈至设备控制系统，实现多工位的动作逻辑联动，其紧凑的结构设计可大幅减少气动回路的安装空间占用，在多气缸密集排布的自动化转盘设备、多工位装配工装上具备极佳的适配性，能够稳定完成高频次的短行程往复动作，满足轻工、电子、小五金加工行业自动化设备的直线动力输出需求。
