多规格短体金属触摸感应开关结构设计

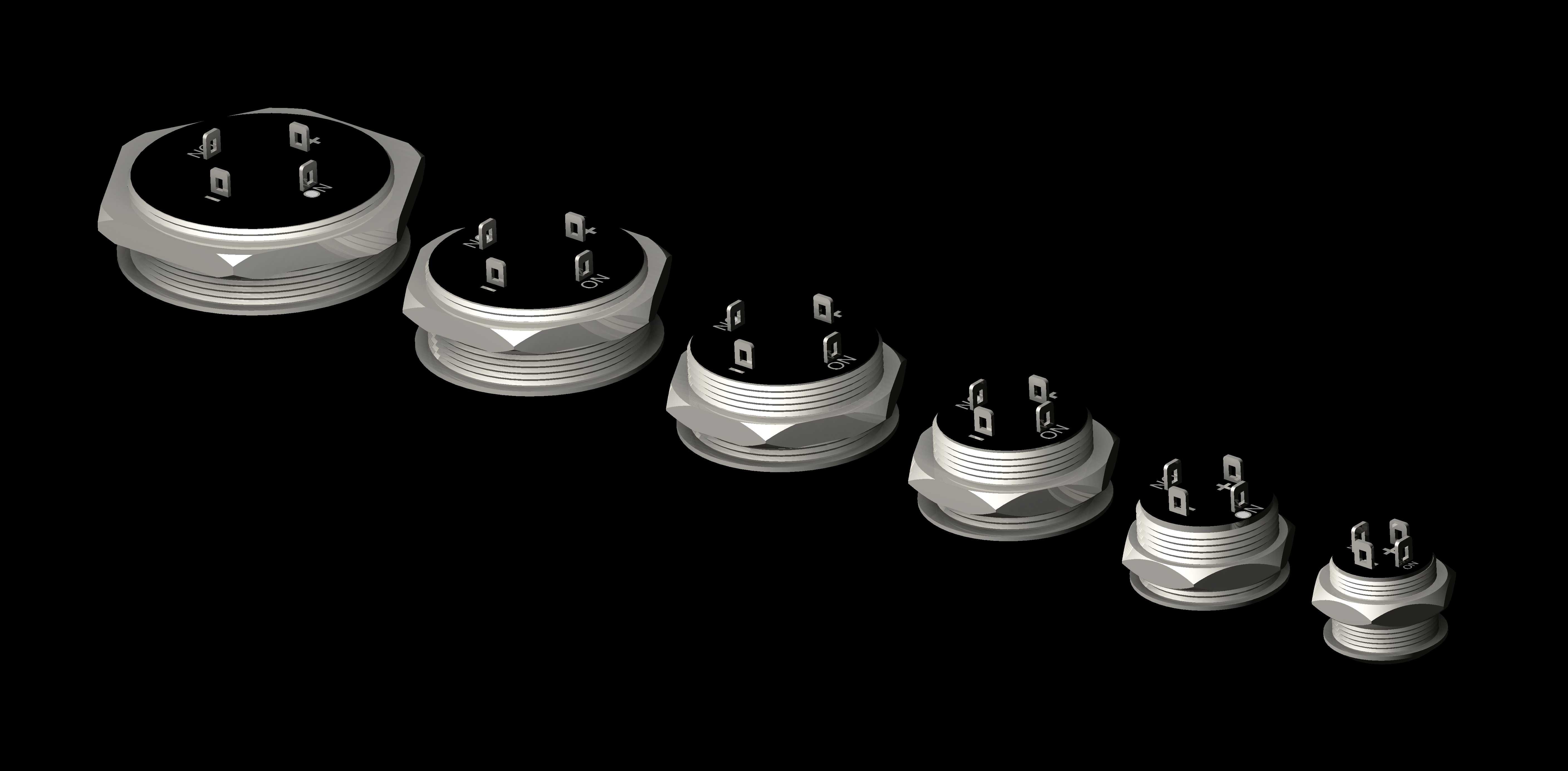

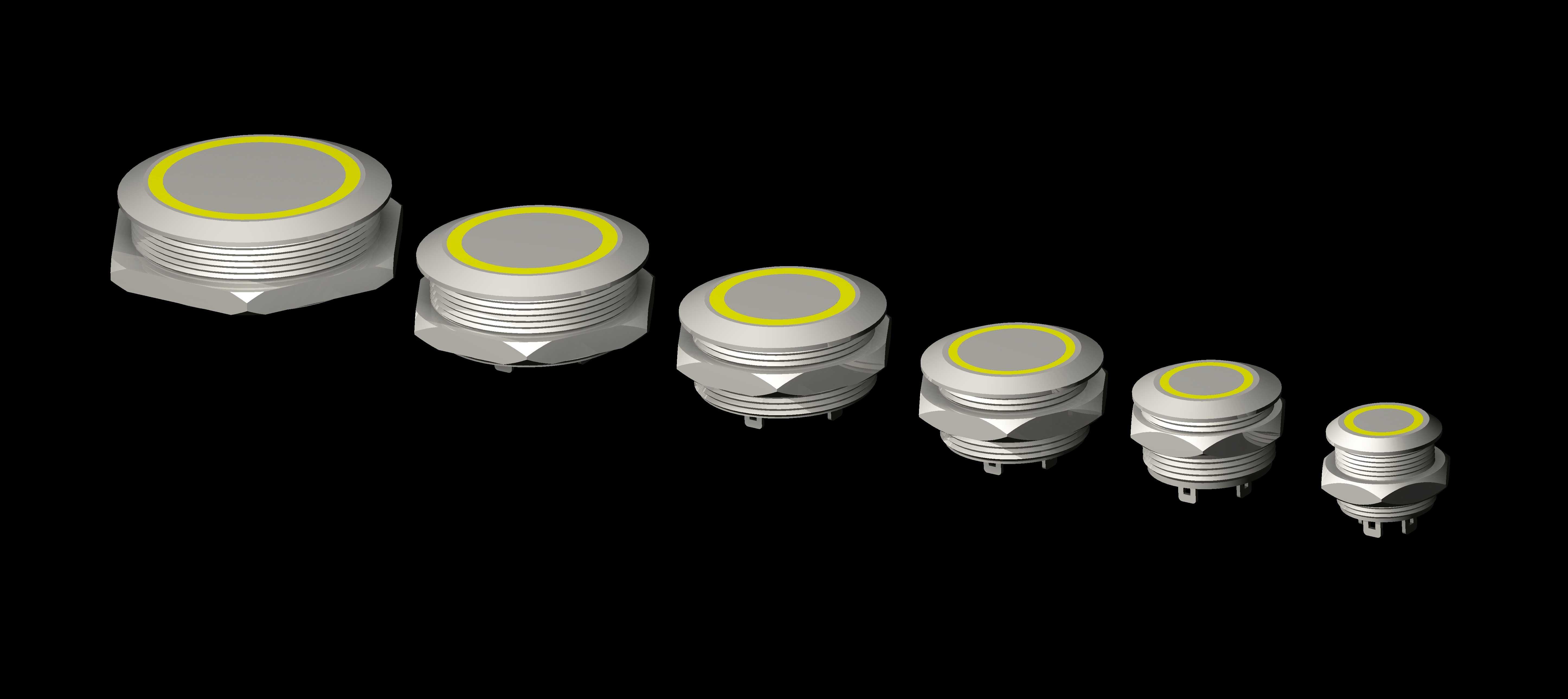

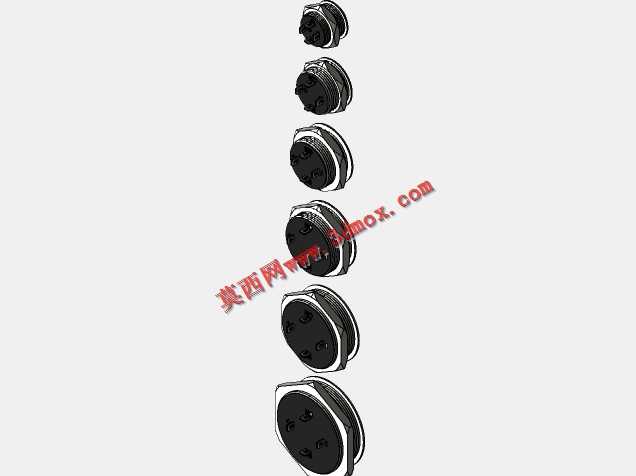

这款短体触摸开关主要面向紧凑安装空间的电气控制场景设计，可广泛应用于小型工控设备面板、便携检测仪器、户外手持终端、智能家居控制面板、小型自动化设备操作端等对安装深度有严格限制的场合，替代传统机械式按钮实现无接触式触发控制，避免机械结构反复按压带来的磨损问题，提升操作部件的使用寿命与防护性能。产品覆盖12mm、16mm、19mm、22mm、25mm、30mm六种常用面板开孔规格，能够适配不同设备的面板布局需求，无论是密集排布的小型操作面板还是大尺寸工控柜体都能找到适配的规格。设计过程中重点控制内置结构的整体深度，将内置安装深度严格控制在13mm以内，解决了常规触摸开关内置结构过长、无法在薄壁壳体、薄型设备内部安装的痛点，安装时仅需在面板开出对应尺寸的圆孔，通过自带的螺纹锁紧结构即可完成固定，无需额外设计复杂的安装固定位，大幅降低设备面板的结构设计难度。开关头部采用金属外壳搭配环形指示圈设计，金属外壳具备优秀的抗磕碰、抗腐蚀能力，能够适应车间、户外等存在轻微粉尘、溅水的使用环境，环形指示圈可在触发状态下提供清晰的视觉反馈，方便操作人员快速识别开关工作状态，即使在光线不佳的操作环境下也能准确判断设备运行状态。产品采用电容触摸感应原理，无需物理按压动作，仅需手指轻触头部表面即可完成信号触发，操作力度远低于传统机械按钮，能够减少长期操作带来的手部疲劳，同时无机械活动结构的设计也避免了灰尘、水汽从活动缝隙进入设备内部的风险，提升整体设备的防护等级。不同规格的开关在头部直径、螺纹长度上做了匹配性设计，对应不同开孔尺寸的安装锁紧需求，接线端采用标准插脚结构，能够适配常规的冷压接线端子，现场接线装配效率高，无需特殊工具即可完成接线作业，适合批量设备的生产装配使用。在结构细节上，开关头部的密封结构做了一体化设计，金属外壳与触摸面之间采用无缝压合工艺，避免长期使用后出现缝隙变大、密封失效的问题，底部的插脚做了防呆设计，能够避免现场接线时出现正负极接反的问题，降低装配出错概率。
