带外置储液缸的山地车后避震结构

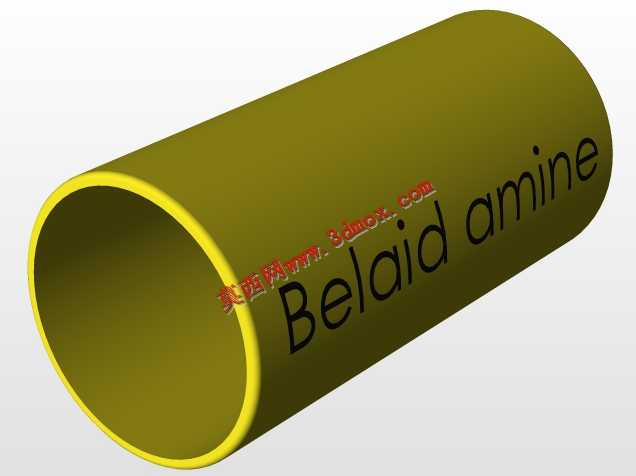

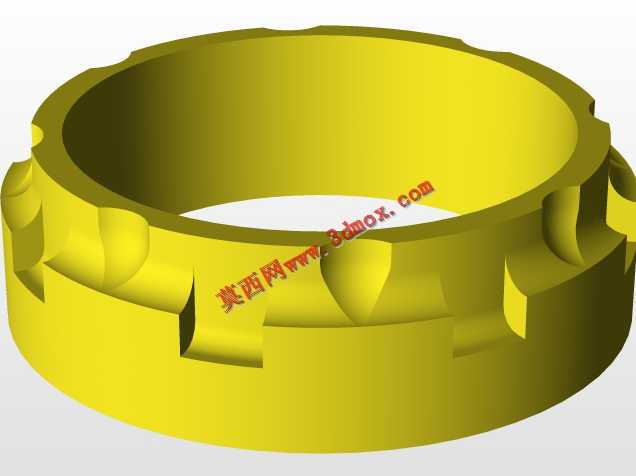

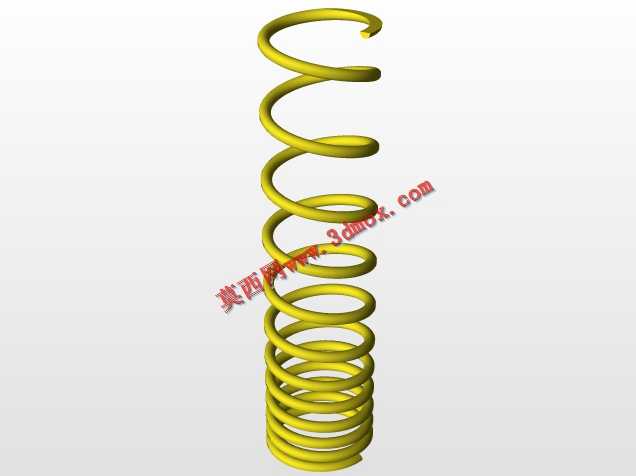

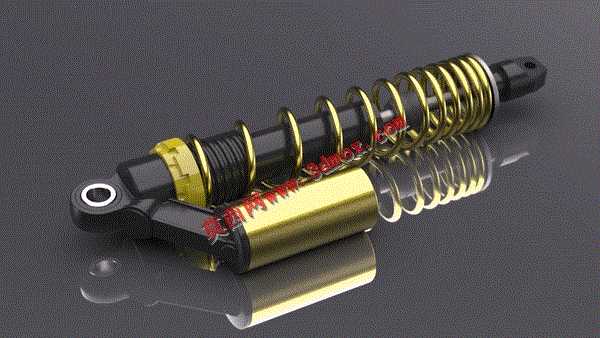

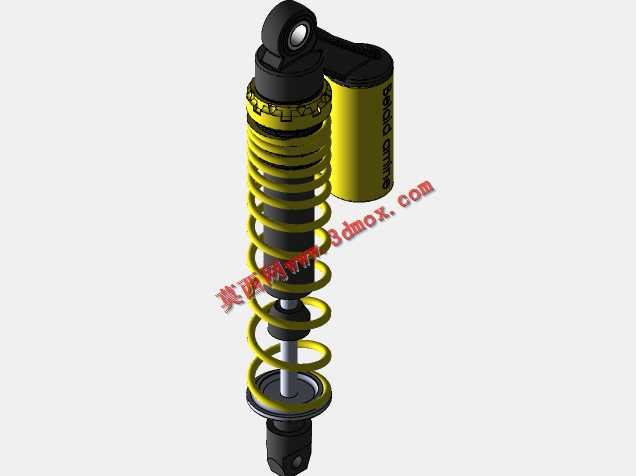

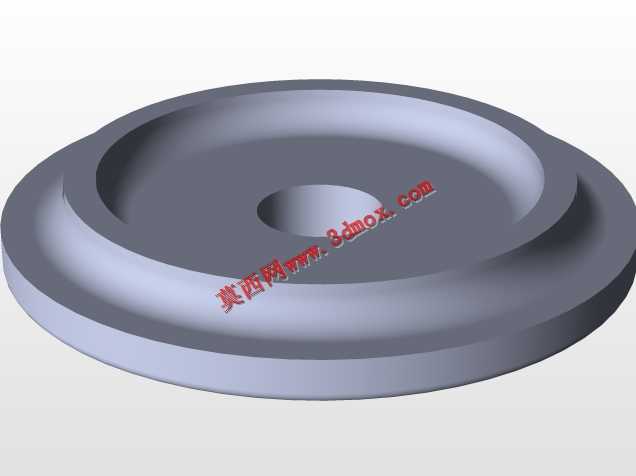

这款避震结构主要应用在山地自行车、轻型越野摩托车以及小型非道路代步车辆的后悬挂系统中，核心作用是吸收行驶过程中路面传递的颠簸冲击，过滤高频细碎振动，避免冲击力直接传递到车架与驾乘人员身上，既能够提升非铺装路面行驶的操控稳定性，防止车轮因为弹跳失去抓地力，也能大幅降低长时间越野骑行的疲劳感，同时减少刚性车架承受的交变冲击载荷，延长整车结构的使用寿命。从功能特性来看，这款避震采用螺旋弹簧搭配外置阻尼储液缸的结构，外层的金色螺旋弹簧承担主要的承载与回弹复位作用，弹簧刚度经过匹配调校，能够在承受常规车身载荷的同时，遇到较大冲击时提供足够的压缩行程，不会轻易出现触底的情况；侧置的储液缸用于容纳阻尼油，在避震压缩与回弹的过程中，阻尼油通过内部阀系产生可控的阻尼力，避免弹簧压缩后快速回弹带来的弹跳感，让压缩与回弹过程更加线性，即使面对连续颠簸路面也能保持稳定的支撑表现，不会出现多余的余震。在设计思路上，这款结构采用分体式布局，将阻尼储液缸独立布置在主缸体侧方，既能够增加阻尼油的存储量，提升长时间连续工作下的阻尼稳定性，避免阻尼油因为频繁往复运动升温后出现阻尼热衰减，也能优化整体的径向尺寸，让结构布局更加紧凑，适配更多车型的安装空间；两端的连接吊耳采用鱼眼衬套结构，能够在悬挂摆动过程中自适应小角度的偏转，避免安装位因为侧向力出现卡滞或者异常磨损，主缸体表面做了硬质氧化处理，搭配防尘密封结构，能够阻挡泥沙、灰尘进入缸体内部划伤密封件与活塞杆，提升户外复杂环境下的使用寿命。在安装边界方面，这款避震两端安装孔的中心距适配主流越野车型的后悬挂安装位，两端吊耳的安装孔直径匹配通用规格的连接螺栓，整体外径尺寸经过优化，不会在悬挂上下摆动过程中与车架、后轮组或者传动部件发生运动干涉，储液缸的安装位置预留了固定支架的安装位，能够通过专用支架固定在车架对应位置，避免行驶过程中储液缸出现晃动磕碰，弹簧预压环支持手动调节，能够根据不同的载荷情况与使用需求调整弹簧预紧力，适配不同体重的使用者与不同载重的使用场景。
