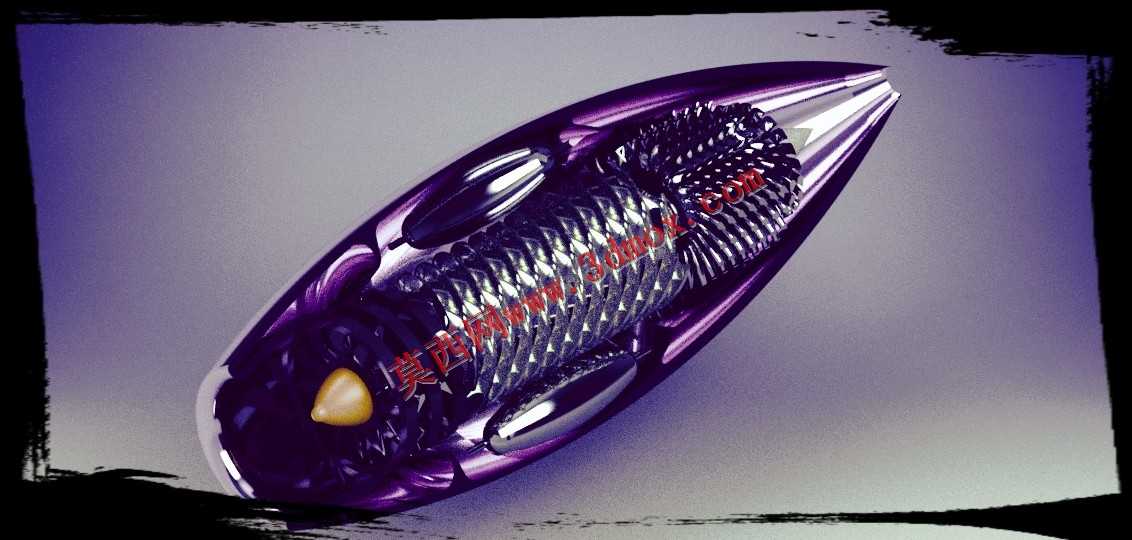

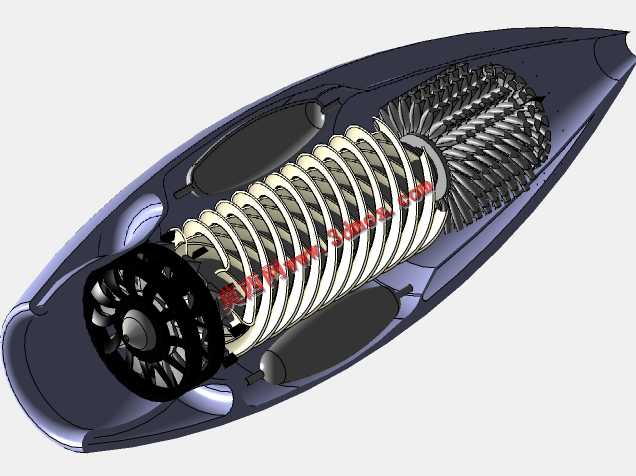

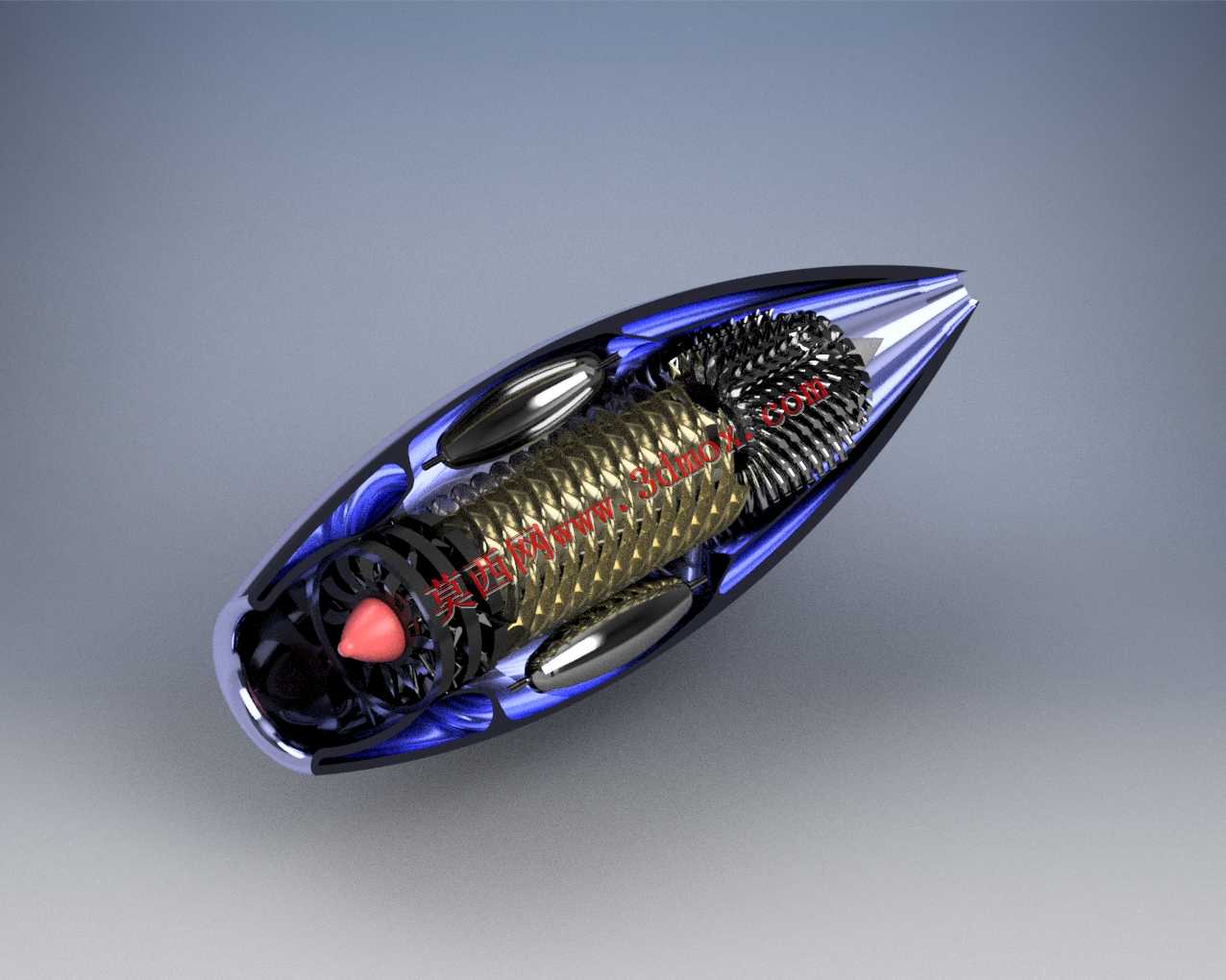

流线型涡轮动力装置内部结构展示

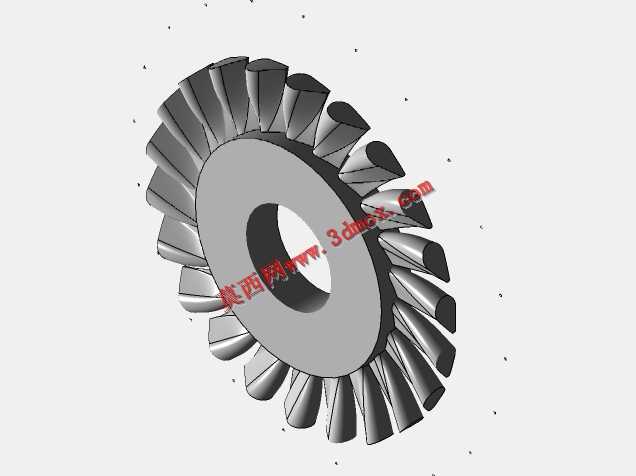

该涡轮动力装置核心应用于小型航空推进、微型分布式能源发电以及高端航模动力系统场景，作为整套动力输出的核心部件，承担着将流体工质蕴含的能量转化为旋转机械能的核心作用，可适配高速旋转工况下的持续动力输出需求，在小型涡喷动力单元、微型燃气轮机发电机组中作为核心做功部件存在。从功能特性来看，该涡轮采用多级轴流式结构布局，前端设置收敛型进气导流段，可对进入流道的工质进行预旋整流，降低进气紊流带来的能量损耗；中段依次布置多级压气叶轮与做功涡轮盘，压气段可对流入的工质进行逐级增压，提升工质的压力势能，做功段则承接高温高压工质的冲击，将流体动能转化为主轴的旋转扭矩输出；尾部设置扩张型排气段，可对排出的工质进行减速扩压，进一步回收排气余速能量，提升整体循环效率。在设计思路上，整体外壳采用流线型水滴式构型，最大程度降低外部空气阻力，外壳做半剖透明化处理可直观展示内部转子、静子、燃烧室及支撑轴承的排布逻辑，内部各级叶轮采用三元流理论设计叶型，叶片型线经过流体仿真优化，可在高转速工况下保持较高的做功效率，同时降低叶片表面的气流分离损失；内部支撑结构采用对称式筋条布局，既保证了转子组件的安装同轴度，也兼顾了整体结构的轻量化需求，可有效降低转子高速旋转时的振动幅值。从安装边界来看，整体构型呈细长纺锤形，最大径向尺寸集中在中部叶轮排布区域，两端沿轴向逐步收窄，安装时需保证主轴与对接负载的同轴度公差在允许范围内，预留足够的轴向热膨胀间隙，同时在进气端预留工质导入的流道空间，排气端预留排气扩散的安装空间，避免流道遮挡影响装置的做功效率；整体结构的支撑点位布置在中部机匣位置，可有效承载转子高速旋转带来的径向载荷，保证长期运行的结构稳定性。
