贴片式5032封装两引脚无源晶振结构设计

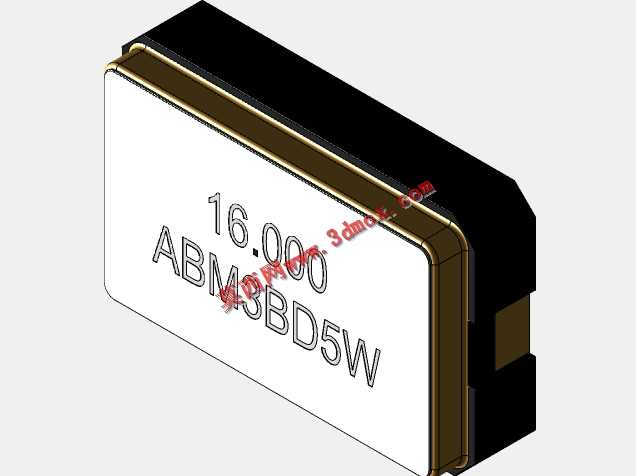

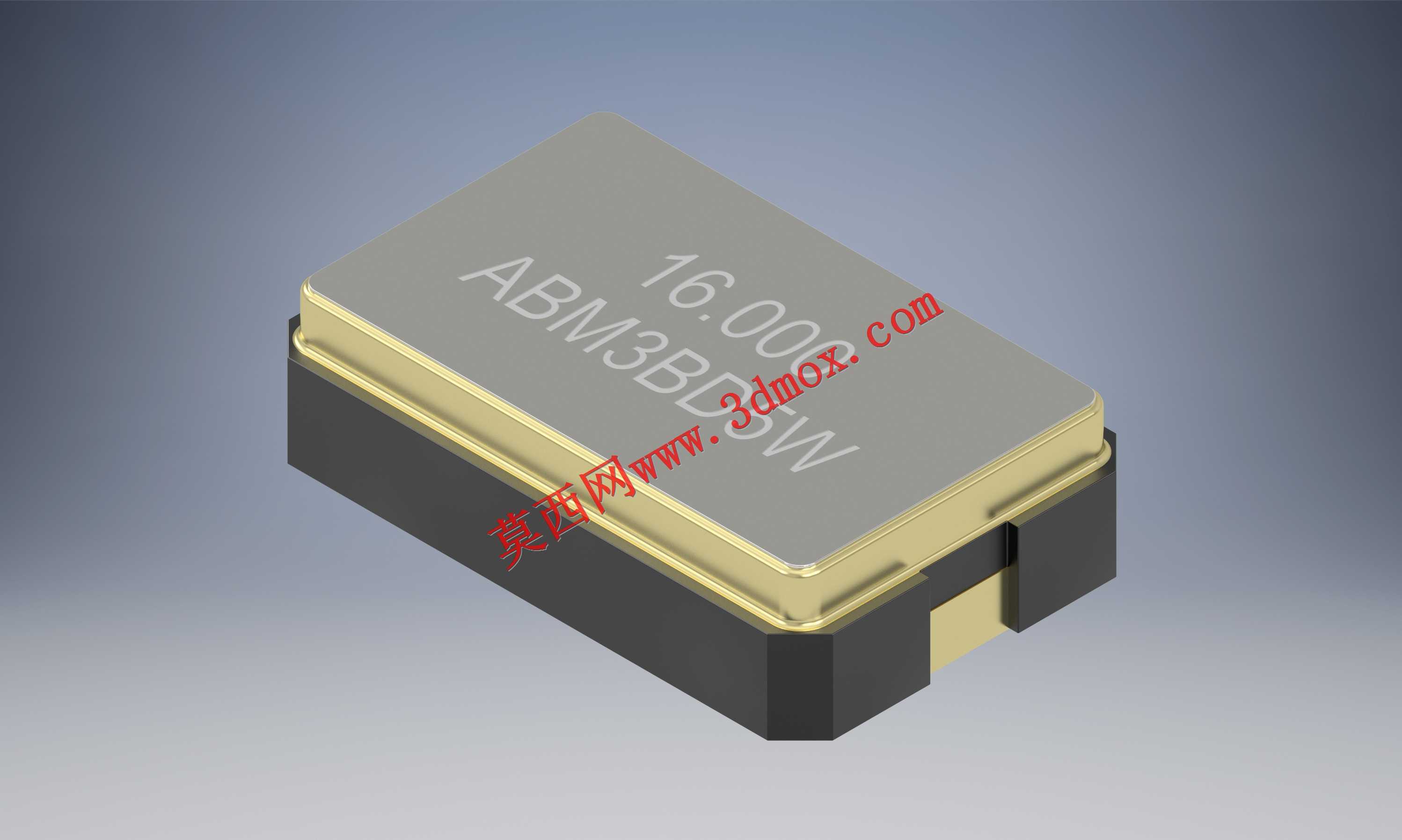

这款贴片式两引脚晶振是面向高密度电路板开发的表面贴装型频率基准元件，广泛应用在消费电子、工业控制板卡、通讯终端、车载电子模块的电路系统中，作为电路时钟源的核心基准部件，为微控制器、通讯接口、数模转换电路提供稳定的固定频率输出，保障各类数字电路的时序同步与信号传输稳定性，是电子设备中不可或缺的基础频率元器件。在实际电路应用场景中，这类贴片晶振无需额外预留插件穿孔空间，可直接通过回流焊工艺完成板级贴装，适配当下电子产品轻薄化、小型化的设计趋势，相比传统直插晶振能大幅压缩PCB板的占用面积，提升整板的元件排布密度。从产品功能特性来看，该晶振采用两针无引线的贴片结构设计，金属上盖与耐高温绝缘基座结合的封装形式，既可以屏蔽外界电磁信号对晶体谐振片的干扰，保障频率输出的稳定性，也能提升元件的机械强度，适配自动化SMT贴装的高速拾取、高温焊接工况，避免生产过程中出现元件损伤、引脚变形等问题。在设计思路上，这款晶振严格遵循5032封装的行业通用尺寸规范，整体外形为规整的长方体结构，长度5.0mm、宽度3.2mm、整体高度1.3mm，安装边界完全适配标准SMD5032封装的焊盘设计，工程师在进行PCB Layout时可直接调用标准封装库完成布局，无需额外调整焊盘尺寸与间距，能有效降低板级设计的出错概率，缩短产品开发周期。元件表面印有清晰的频率与型号标识，方便生产过程中的物料核对与品质检验，两端的镀金焊接端与PCB焊盘接触面积充足，焊接后附着力强，可适应不同温湿度环境下的长期工作需求，避免因震动、温变导致的虚焊、脱落问题，保障电子设备长期运行的可靠性。这类晶振的谐振核心采用高精度石英晶体切片，通过特定的切型设计保障频率温度特性稳定，在常规工业级工作温度范围内可保持稳定的频率输出，满足多数民用与工业电子设备的时钟精度要求，无需额外增加温度补偿电路即可适配多数非高精度时序要求的应用场景，有效平衡元件性能与物料成本。
