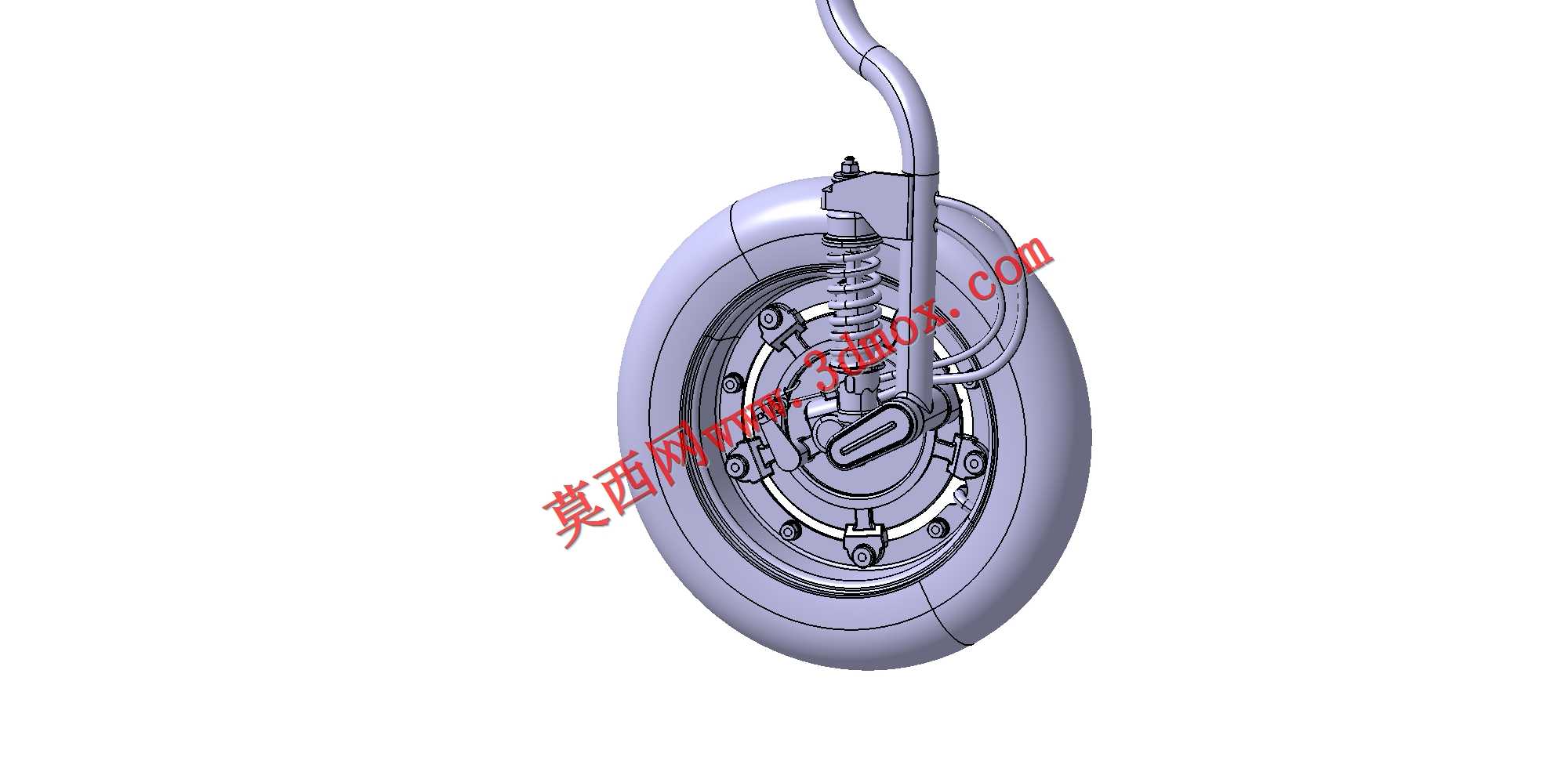

Vespa50踏板车前悬与前轮制动集成结构

该结构是小型踏板代步车前部行走与承载的核心集成部件，主要应用于小排量复古类踏板代步车的前部行走系统，承担前部承载、行驶减震、行车制动、转向传力的多重功能，直接决定车辆前部的行驶平顺性、转向操控手感与制动安全性能。在日常通勤代步、短途休闲骑行的场景中，该结构需要持续应对城市铺装路面的细碎颠簸、井盖与减速带的冲击载荷，同时在转向操作时同步传递转向力矩，在制动工况下承受前轮制动力带来的纵向载荷，避免前轮出现摆振、点头过度等影响骑行安全的问题。从功能特性来看，该结构将减震支撑、鼓式制动、轮毂安装、前叉连接等功能高度集成，减震采用螺旋弹簧配合阻尼杆的结构，能够过滤路面传递到前轮的高频振动，同时在承受冲击时提供合适的阻尼反馈，避免弹簧反复弹跳影响骑行稳定性；鼓式制动组件集成在轮毂内侧，通过制动蹄片的外张动作与制动鼓内壁摩擦实现减速，结构封闭性好，在城市日常通勤的多尘、小雨环境下能保持稳定的制动性能，维护周期更长，适配小排量踏板车的使用强度。设计思路上，该结构充分考虑小排量踏板车轻量化、紧凑化的布局需求，将前叉支腿、减震器、制动底板、轮毂轴座进行同轴整合，减少多余的连接支架，在保证结构强度的前提下尽可能压缩前部占用空间，为前部挡泥板、车把走线、前灯组件留出充足的安装余量；同时所有连接点位都做了同轴度匹配设计，轮毂转动的同心度、制动蹄片的开合间隙、减震器的运动轴线都保持在合理公差范围内，避免出现偏磨、卡滞、减震异响等问题。从安装边界来看，该结构上部通过弧形前叉管与车把转向柱连接，安装接口的管径、固定角度完全适配Vespa50车型的原厂车架前部安装位，无需额外改装转接即可直接装配；轮毂的安装轴径、螺栓孔位匹配对应尺寸的前轮胎，制动拉索的走线位置预留了足够的活动间隙，在转向打到最大角度时也不会出现拉索拉扯、管线干涉的问题；整体结构的横向宽度控制在轮胎宽度的合理范围内，不会超出前部车体的覆盖件边界，保证外观装配的完整性。
