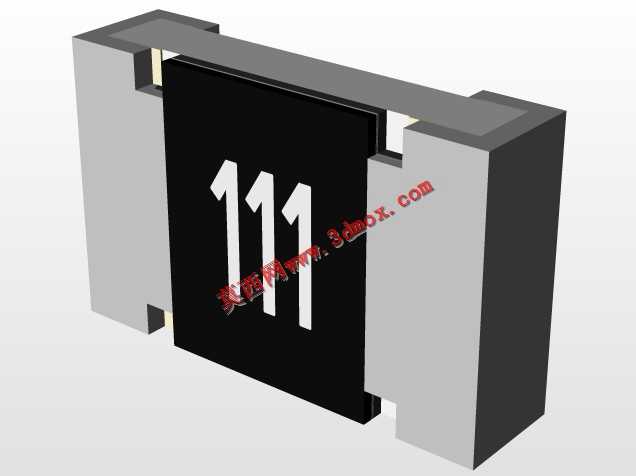

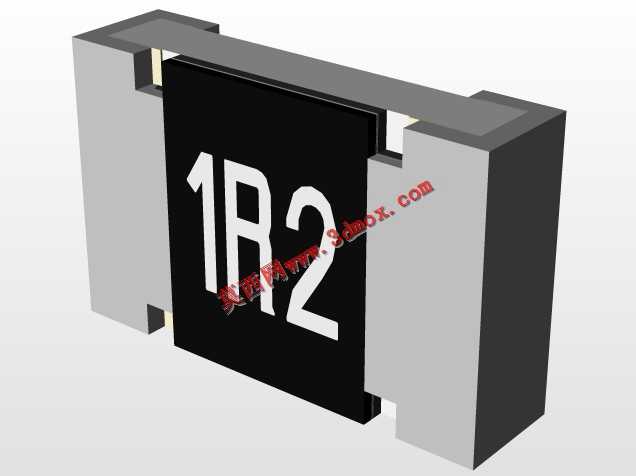

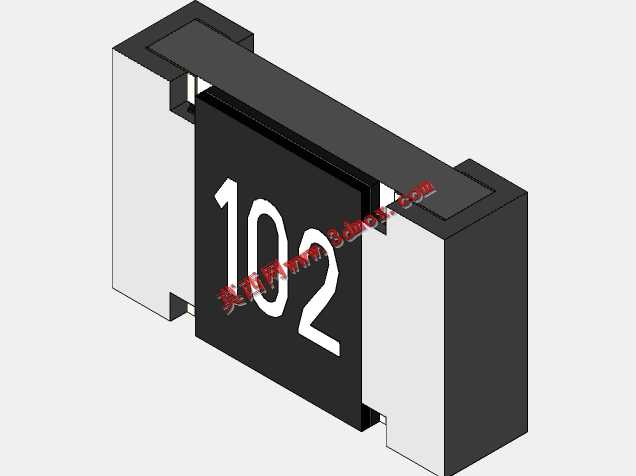

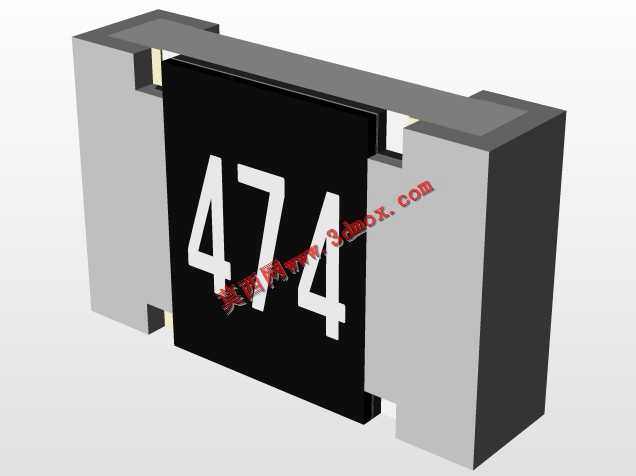

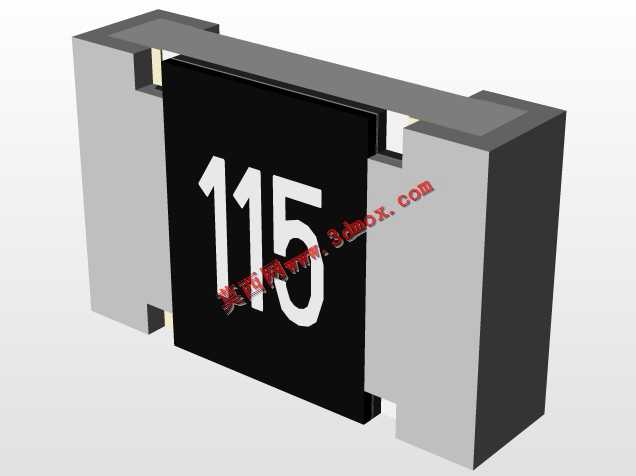

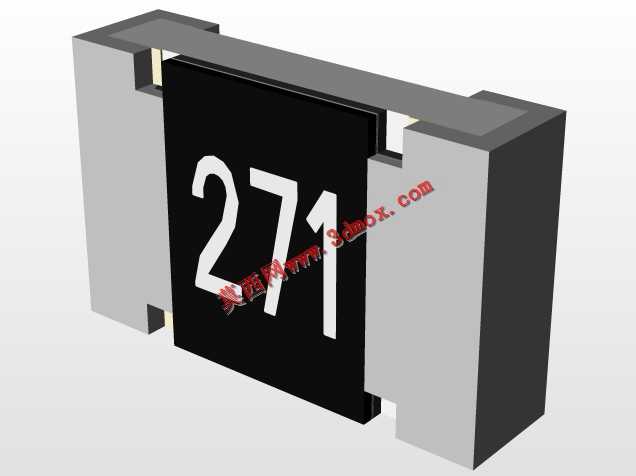

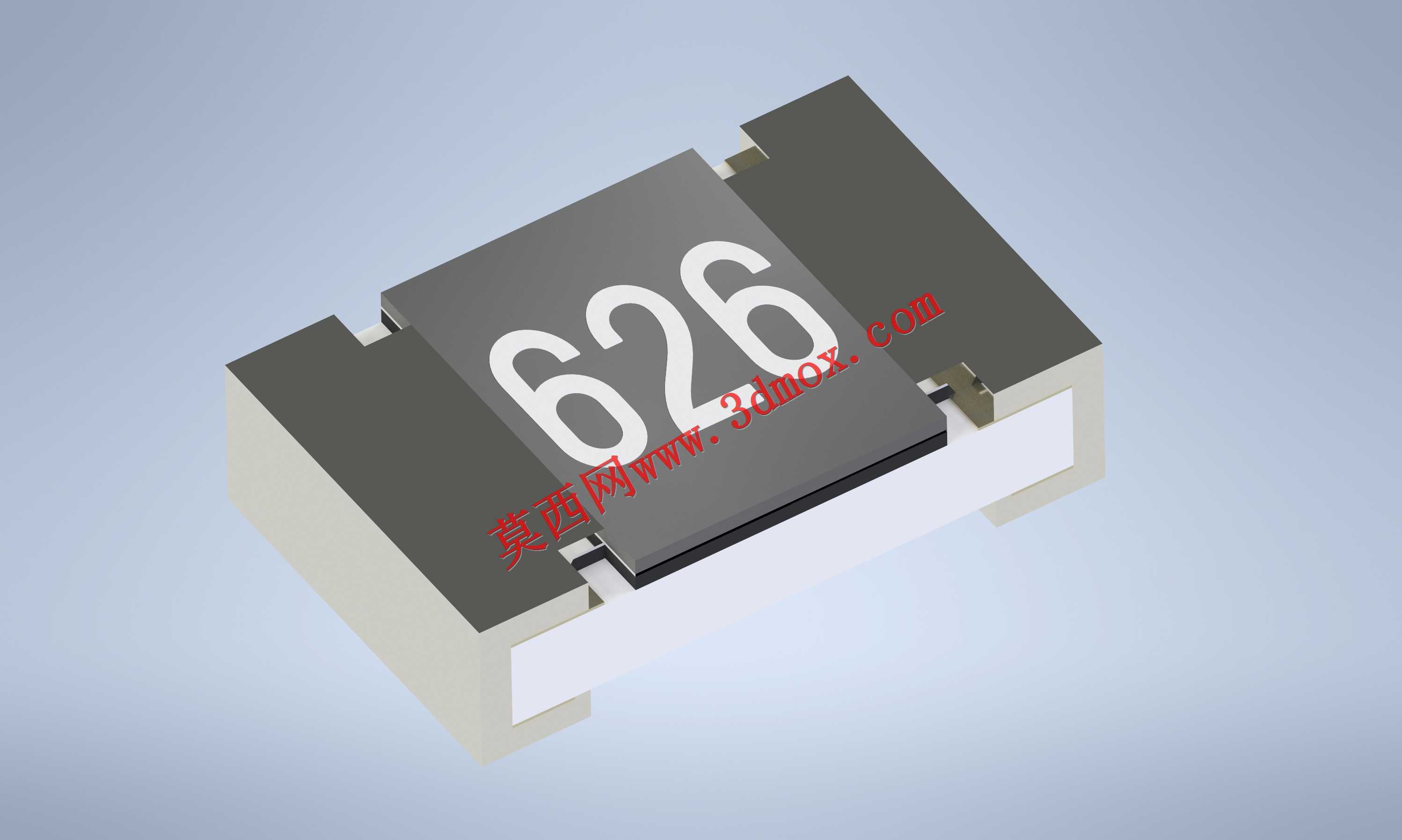

0805封装E24系列贴片电阻三维结构

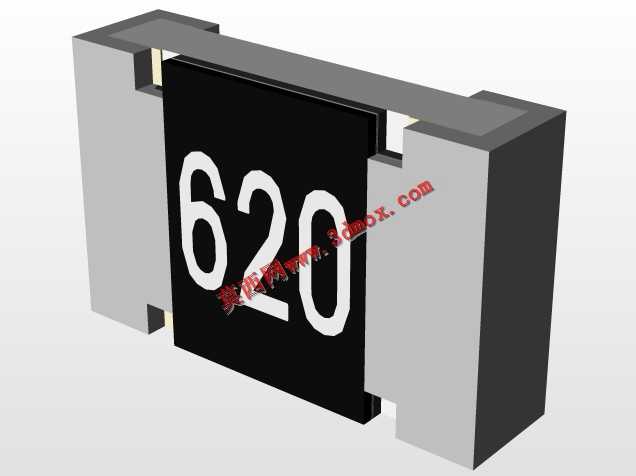

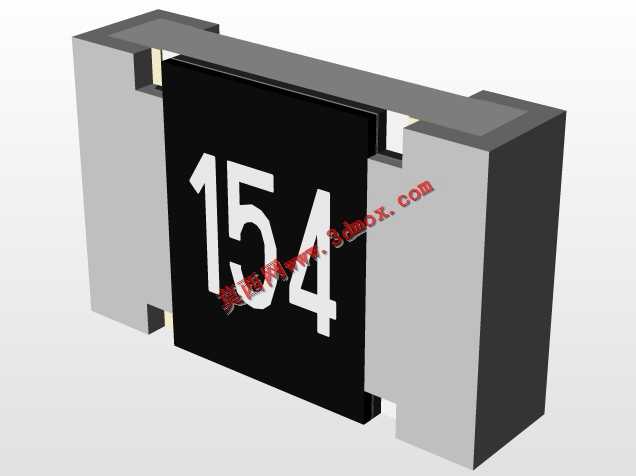

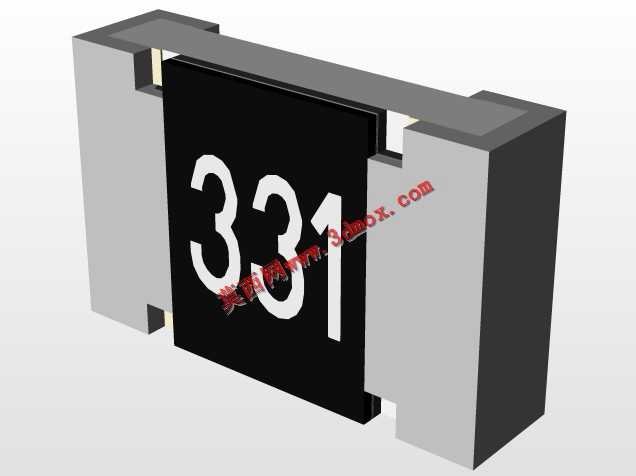

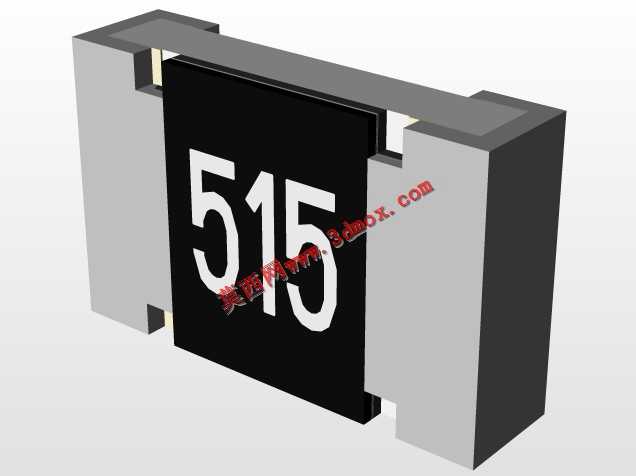

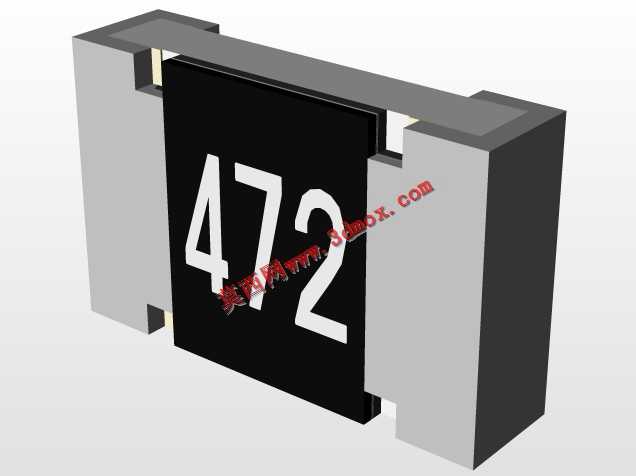

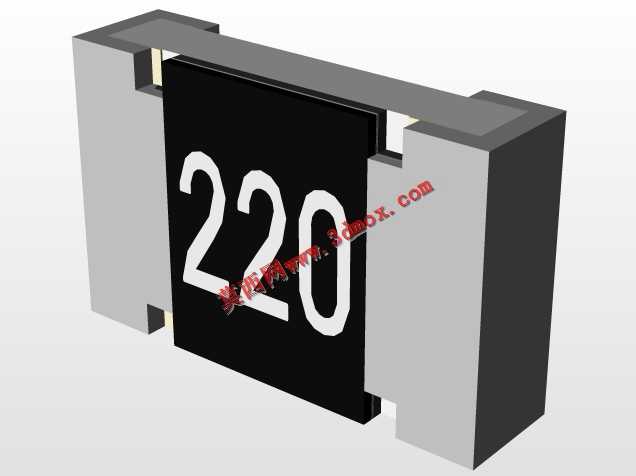

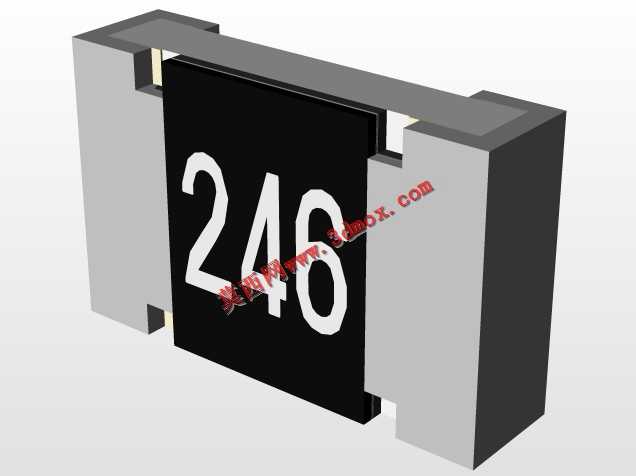

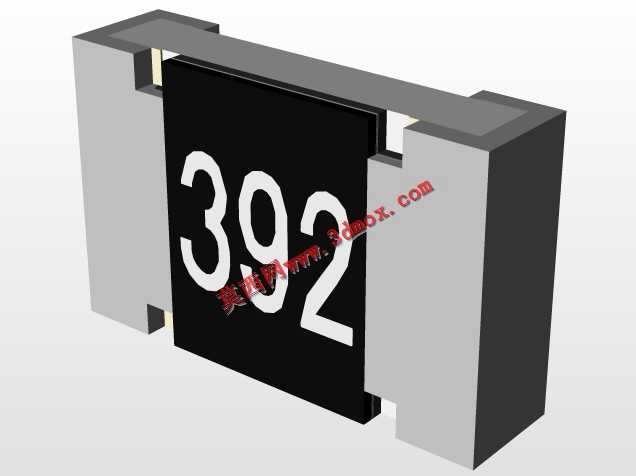

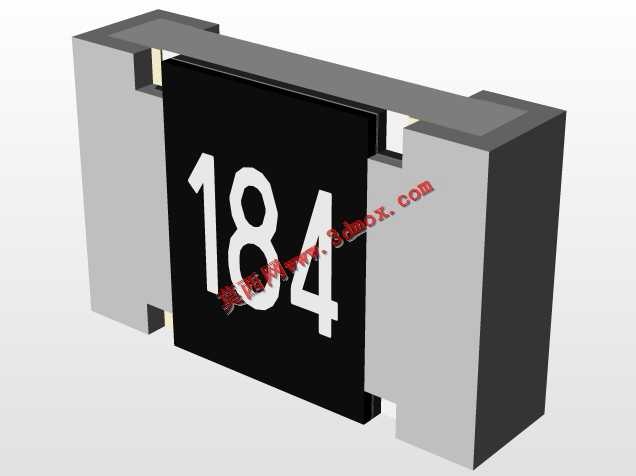

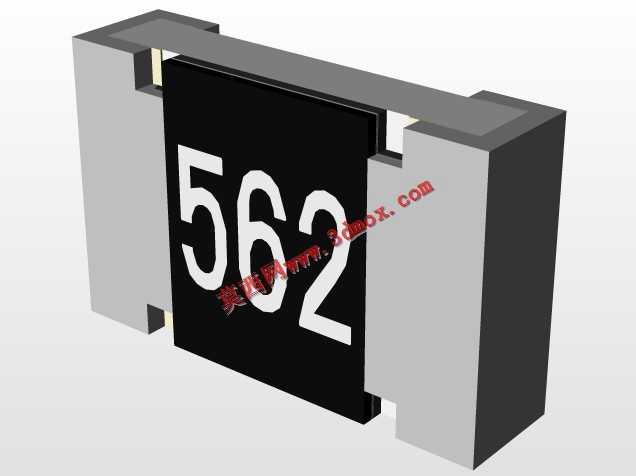

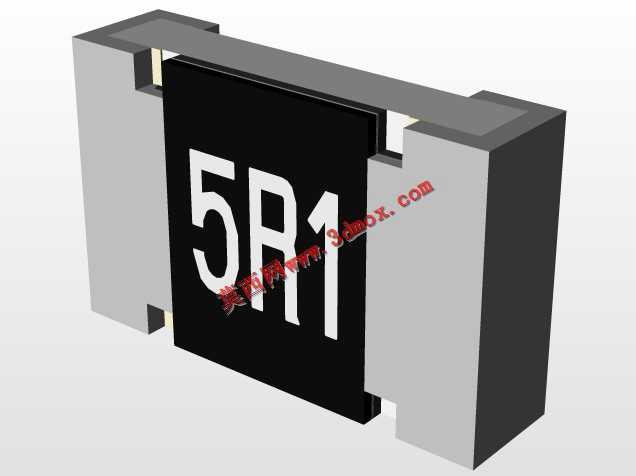

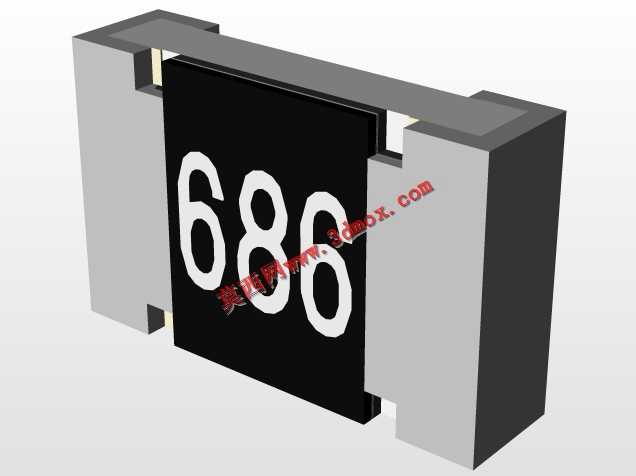

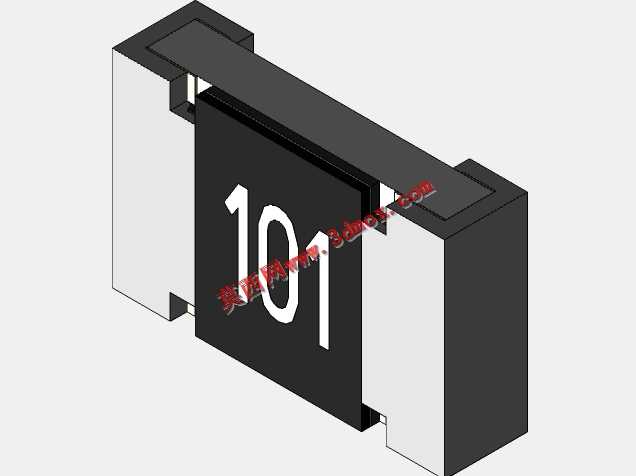

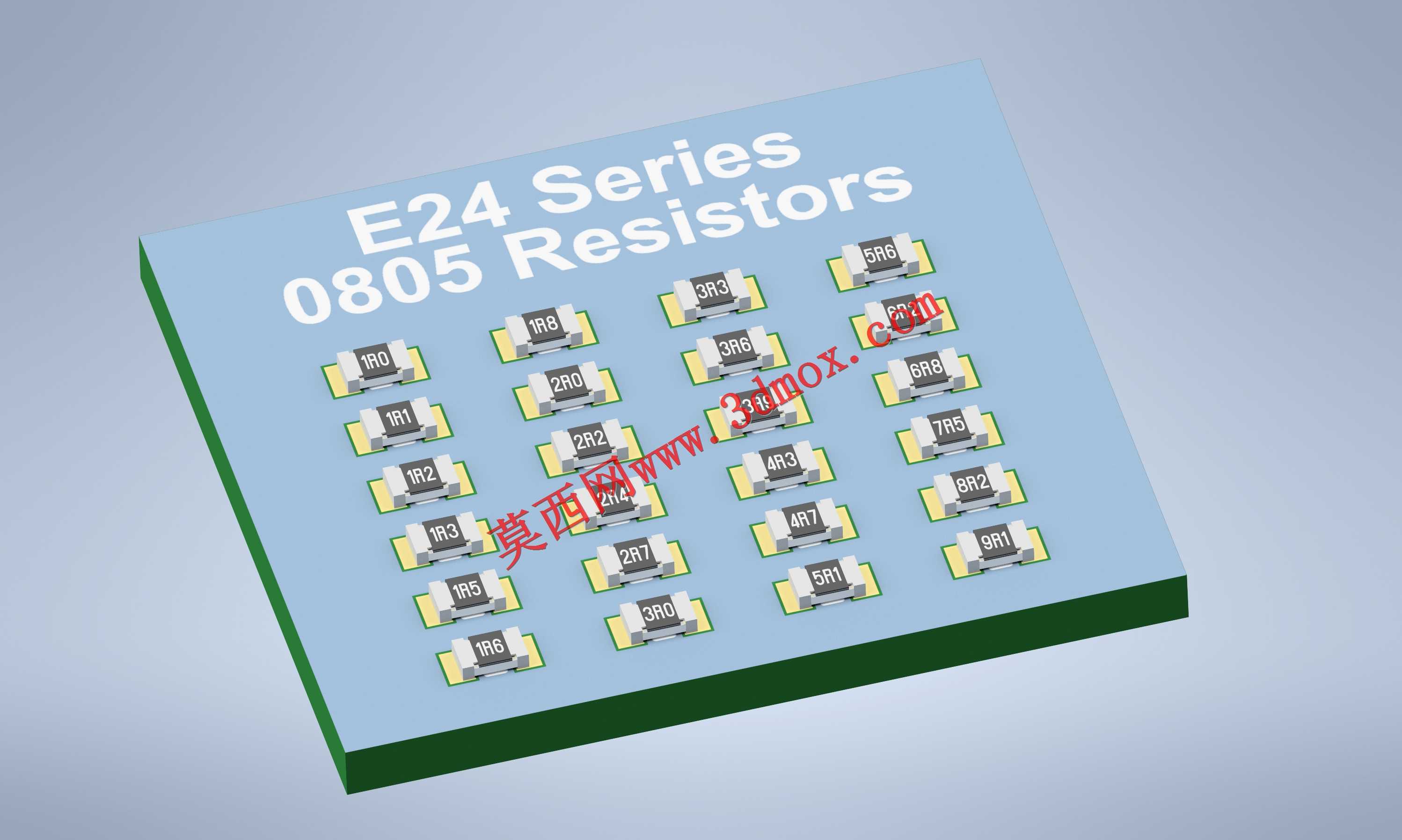

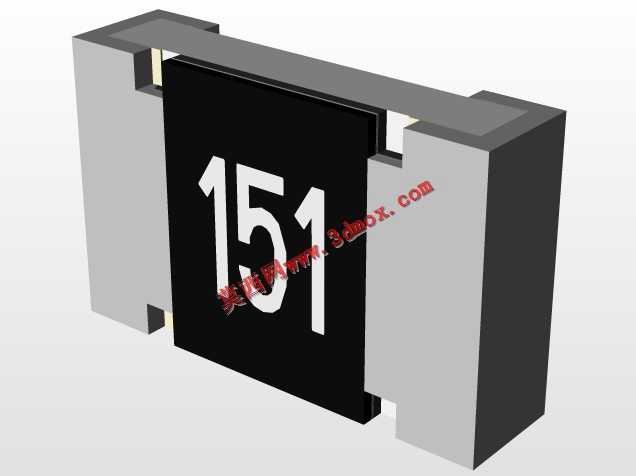

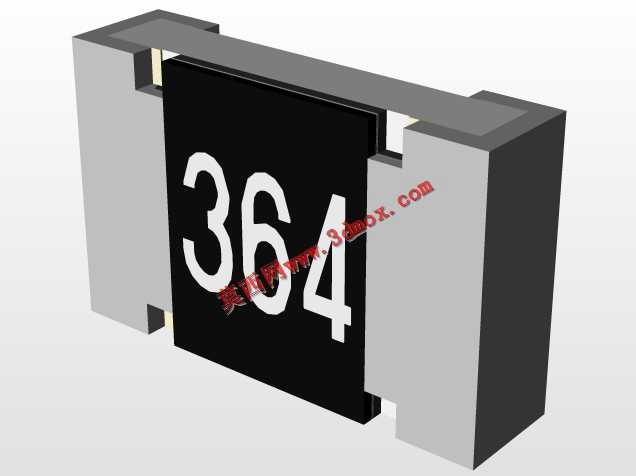

在消费电子、工业控制、汽车电子、通信设备等各类电子电路设计场景中，贴片电阻是应用最为广泛的无源基础元器件之一，承担着分压、限流、阻抗匹配、信号调理等核心电路功能，其三维模型的精准度直接影响PCB布局布线的合理性、SMT贴片生产的可制造性以及整机产品的装配可靠性。本次呈现的0805规格贴片电阻模型，基于主流量产的厚膜贴片电阻结构设计，完全匹配行业通用的0805封装尺寸边界，长宽尺寸严格控制在2.0mm×1.25mm范围，电极端的结构尺寸、本体厚度、倒角弧度均完全对标量产实物的公差要求，能够直接导入各类PCB设计软件与三维装配环境中，完成板级布局的干涉检查、装配间隙验证以及整机结构的虚拟样机评审。从设计思路来看，该系列模型完整覆盖E24标称阻值序列的全规格电阻结构，统一采用标准化的封装外形设计，仅通过表面丝印区分不同阻值参数，既保证了同封装不同阻值电阻的安装兼容性，也还原了量产产品的外观标识特征；模型还原了贴片电阻的多层复合结构，包括高铝陶瓷基体、正面电阻膜层、保护层、端电极三层镀层结构，以及表面的阻值标识丝印，能够清晰呈现产品的实际构造细节。在实际生产应用中，这类标准化的贴片电阻三维模型，能够帮助硬件工程师在设计阶段精准评估元件与周边器件的安全间距，避免出现波峰焊、回流焊过程中的元件干涉、立碑、虚焊等工艺问题，同时也能为结构工程师评估整机内部的堆叠空间、散热路径提供准确的元件参考依据；模型的安装边界完全遵循IPC封装标准，焊盘匹配尺寸与实物完全一致，可直接用于生成钢网开孔图、贴片坐标文件，大幅缩短从设计到量产的准备周期。不同于常规的简化元件模型，该模型还原了电阻本体的哑光黑保护层质感、金属端电极的金属光泽以及丝印的印刷细节，既可以用于工程设计环节的装配验证，也能够用于产品宣传、教学演示等场景的可视化展示，帮助电子相关从业者直观理解贴片电阻的外形特征与安装要求。
