小型降压调节电路板组件结构设计

项目分类:通用机械零部件 发布时间:2021-03-29 ID:126218
  • 小型降压调节电路板组件结构设计
  • 小型降压调节电路板组件结构设计
  • 小型降压调节电路板组件结构设计
  • 小型降压调节电路板组件结构设计
  • 小型降压调节电路板组件结构设计

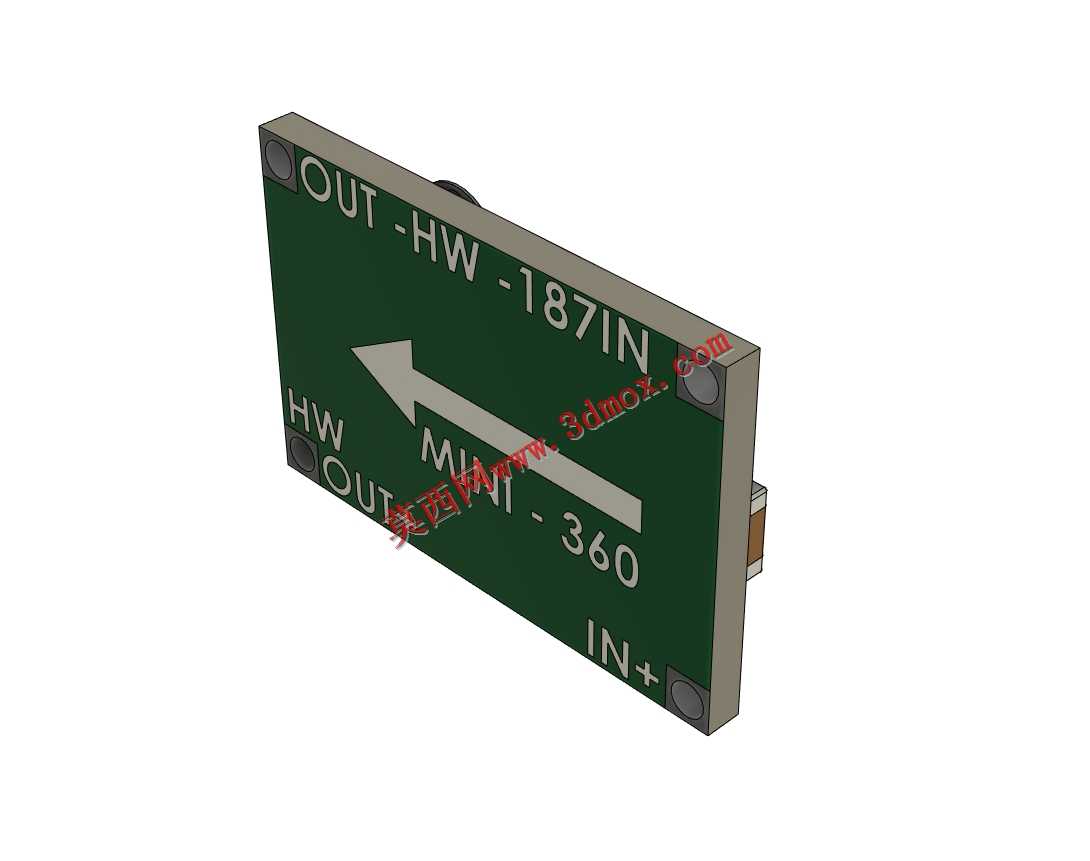

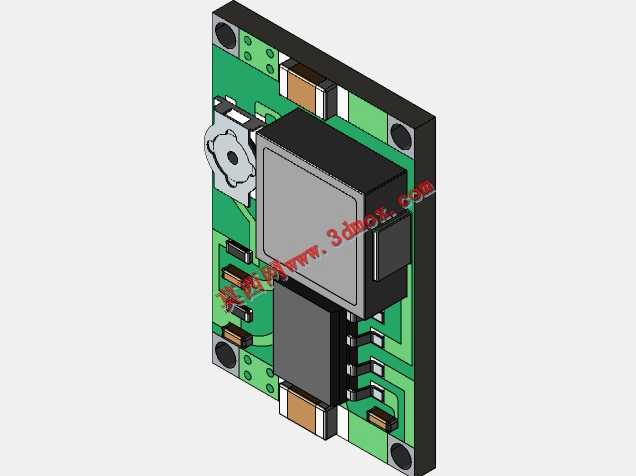

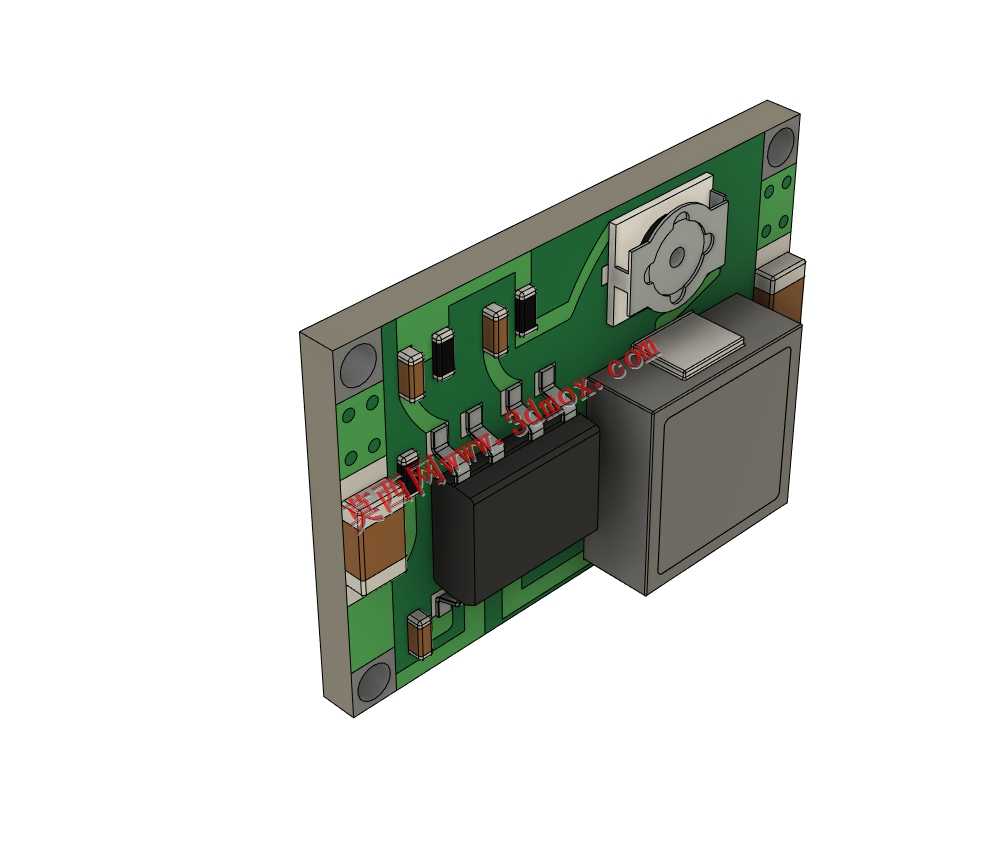

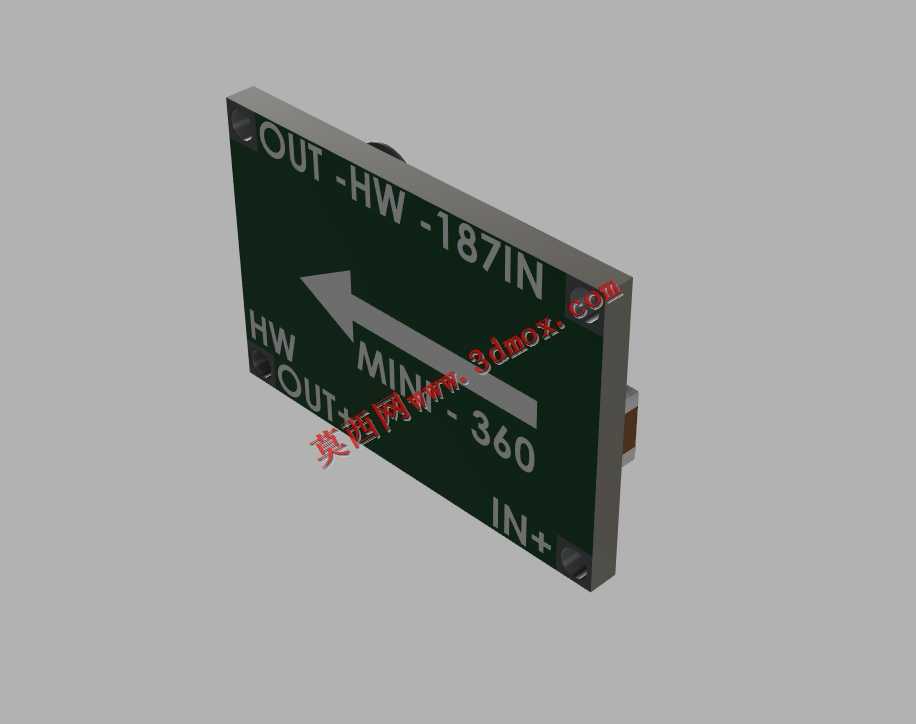

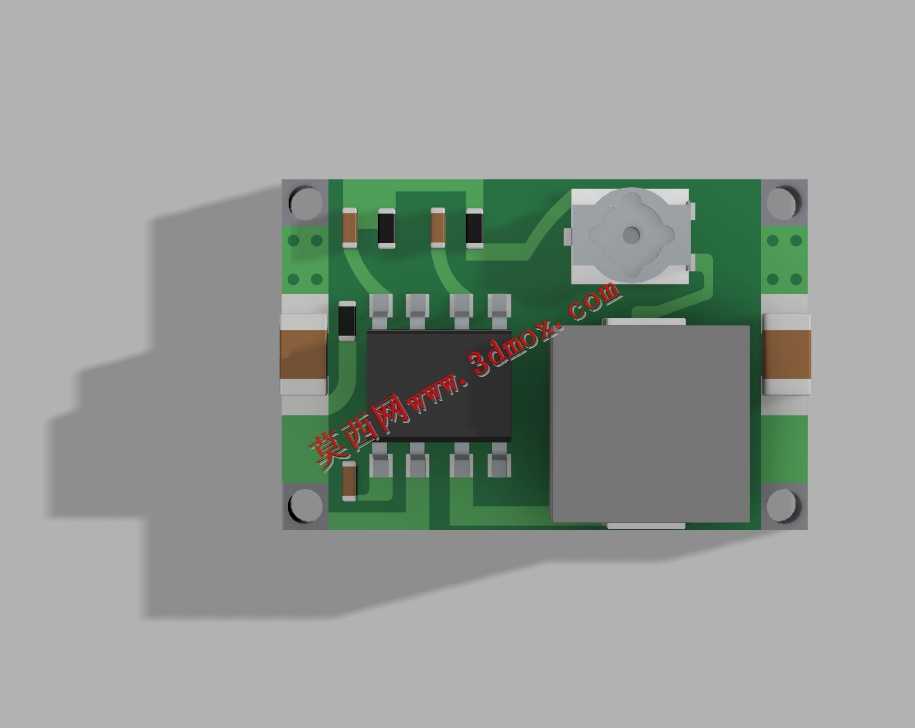

这款小型降压调节电路板组件,主要面向低压直流供电场景下的电压转换需求,常见于小型嵌入式电子设备、便携数码外设、DIY电子改装项目、小型工控传感节点的供电链路中,承担将较高直流输入电压稳定降至目标工作电压的核心作用,为后端负载提供稳定、纹波可控的直流供电,避免电压不匹配造成的后端元器件烧毁、工作异常等问题。从实际使用场景来看,这类模块常被集成在空间受限的设备内部,比如小型智能硬件的内置供电单元、车载小型附加电子设备的电压转换模块、桌面小型数码装置的供电适配组件,不需要额外占用过大的安装空间,就能完成稳定的电压转换功能。在功能特性上,该模块采用成熟的降压拓扑结构,板载集成了功率电感、滤波电容、功率开关器件、调压控制芯片以及必要的外围阻容元件,输入端可承接较高的直流电压输入,输出端能够持续输出稳定的低压直流,板载的多组电解电容与陶瓷电容搭配,可有效滤除输入输出端的电压纹波,降低供电噪声对后端敏感电路的干扰,侧边预留的安装孔位可直接通过螺丝完成模块的固定,不需要额外设计复杂的安装支架。从设计思路来看,整体布局遵循功率回路最短的原则,将大电流通路的功率器件集中布置在板身中部区域,减少大电流走线的长度,降低线路损耗与电磁干扰,发热相对明显的功率器件预留了足够的散热空间,可在自然对流条件下满足持续工作的散热需求,接插件位置布置在板边,方便外部线束的接入与接出,避免线束与板上 taller 元件产生干涉。在外形尺寸与安装边界上,整体板件采用矩形PCB基材,四个角位设置了标准的圆形安装孔,安装孔间距符合小型电子模块的通用安装规格,板上最高元件的高度控制在较低范围内,可适配厚度有限的设备内部腔体,安装时只需要预留出略大于板件轮廓的平面空间,同时保证元件上方留有少量通风间隙即可完成部署,不需要预留过大的操作空间,适配各类紧凑结构的设备集成需求。板上元件的排布充分考虑了生产组装的便利性,所有贴片元件与插件元件的排布方向符合波峰焊与回流焊的生产工艺要求,可有效降低生产过程中的元件贴装偏差、虚焊等不良率,同时也方便后期的检修与元件替换。
