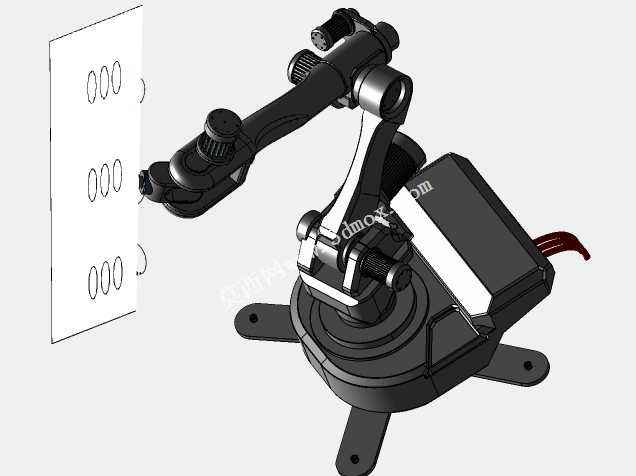

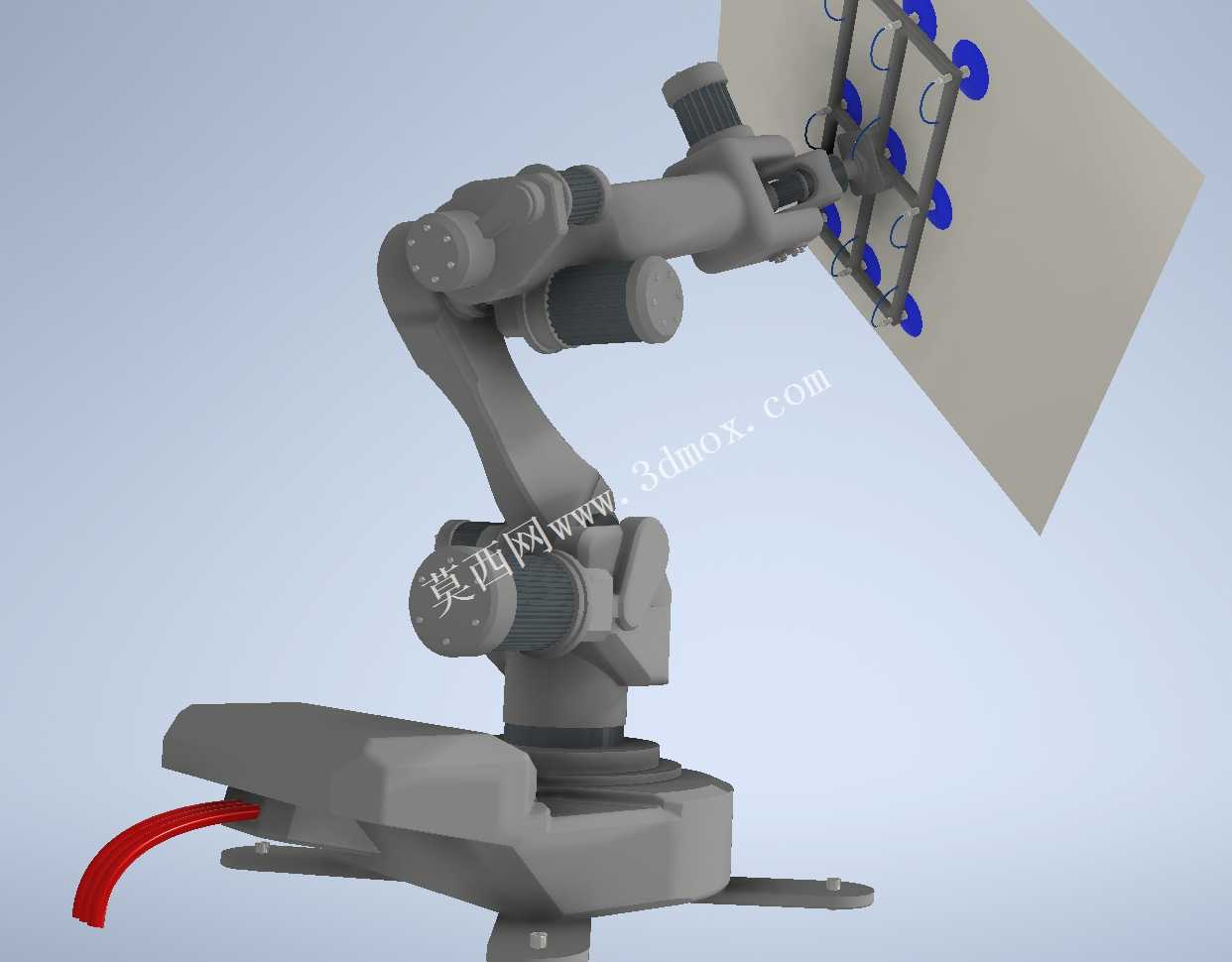

带气动吸盘末端执行器的六轴工业机械臂

这款六轴机械臂主要面向3C电子组装、小型零部件上下料、平面板材转运等轻工业自动化场景，末端搭载的多孔真空吸盘执行器，可适配平整表面的工件抓取需求，尤其适合玻璃面板、塑料壳体、薄金属片等易刮伤、易变形工件的移载作业，替代人工完成重复性高、定位精度要求严的工位操作，可有效降低人工操作带来的工件磕碰损伤风险，提升产线连续作业的稳定性。机械臂采用关节式串联结构设计，六个回转关节分别覆盖底座水平回转、大臂俯仰、小臂俯仰、腕部回转、腕部摆动、末端回转六个自由度，可在作业半径内实现无死角的位姿调整，能够适配狭窄工位内的多角度取放需求，比如从料架层板间取料、倾斜放置工件到工装夹具上等复杂动作都可顺畅完成。底座采用大接触面积的安装法兰设计，可通过膨胀螺栓直接固定在混凝土地面或钢制设备平台上，安装时需保证底座平面水平度误差控制在合理范围内，避免长期偏载导致关节轴承异常磨损；底座侧面预留的走线槽可容纳气管、动力线缆与信号线缆，内置的拖链结构可对线缆形成防护，避免机械臂往复运动过程中线缆出现拉扯、弯折破损的问题。关节部位采用集成式驱动单元设计，将伺服驱动、减速机构与位置检测元件整合在关节壳体内，既缩小了整体外形尺寸，也能保证每个关节的传动精度，重复定位精度可满足多数轻工业装配、搬运场景的要求。末端的吸盘支架采用多孔位可调设计，可根据工件的实际尺寸、重量调整吸盘的安装位置与数量，适配不同规格的工件抓取需求，吸盘采用柔性丁腈橡胶材质，接触工件时可形成有效密封同时不会刮伤工件表面。整体结构的配重经过优化设计，大臂与小臂的壳体采用高强度铸铝材质，在保证结构刚性的前提下降低了运动部件的自重，提升了机械臂的动态响应速度，可在额定负载下实现较快的运动节拍，适配高速产线的作业节奏。机械臂的作业半径可覆盖常规中小型工位的需求，安装时需在周边预留足够的安全运动空间，避免运动过程中与周边设备、防护栏发生干涉，同时可根据实际产线布局调整安装高度，适配不同高度的传送带、料架、加工设备的对接需求。
