双托盘强制对流太阳能烘干设备结构设计

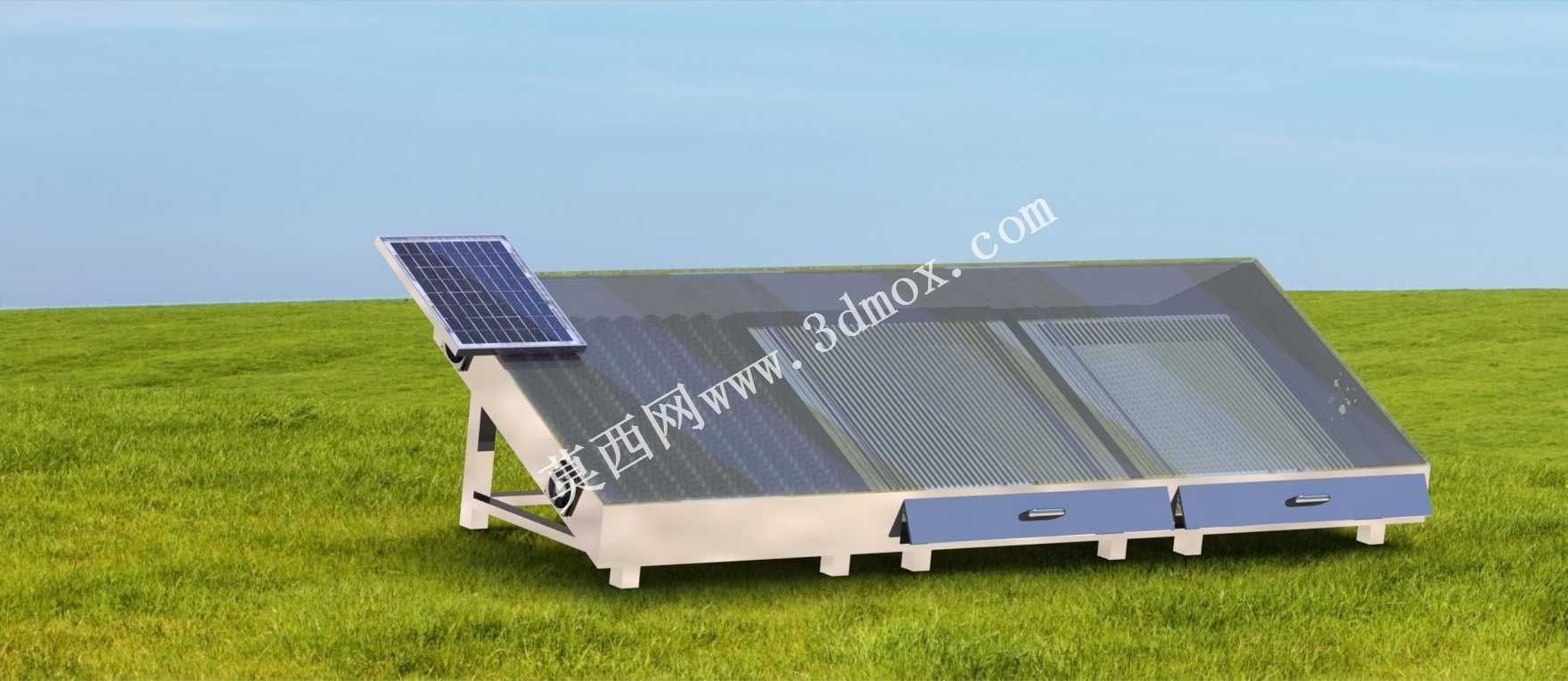

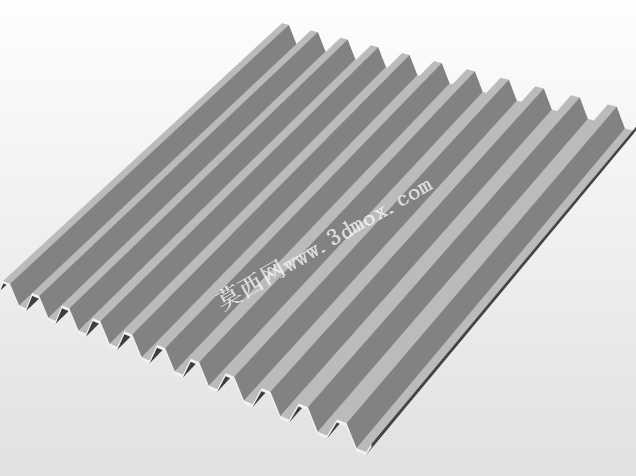

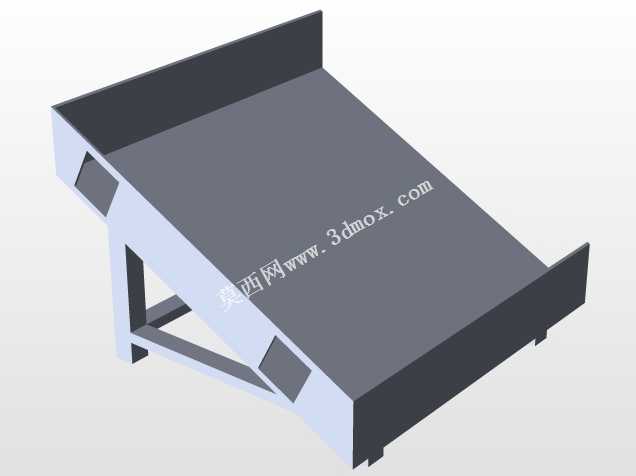

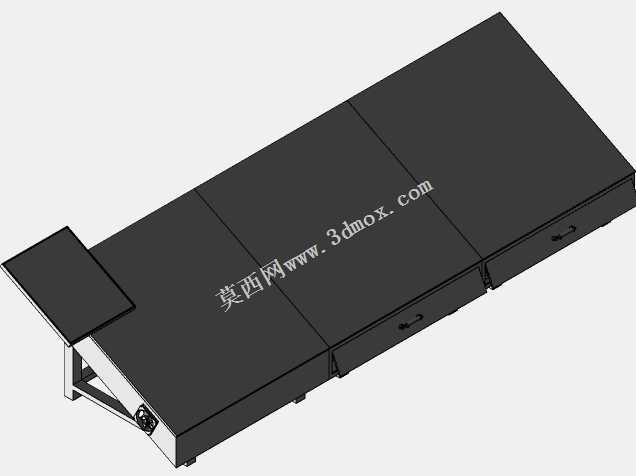

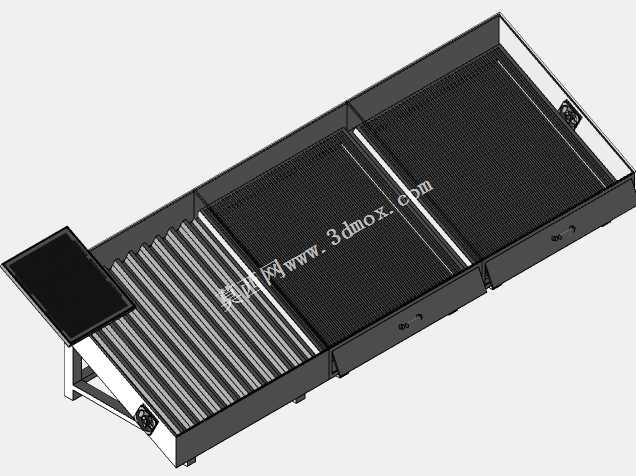

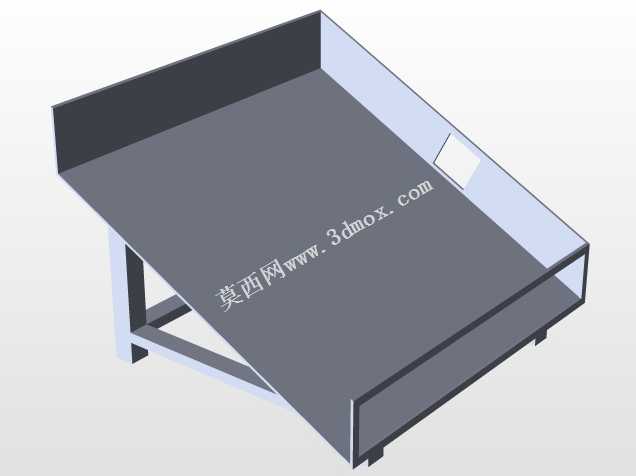

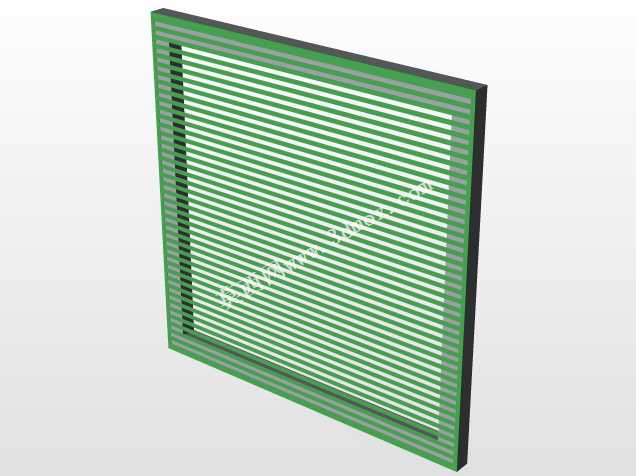

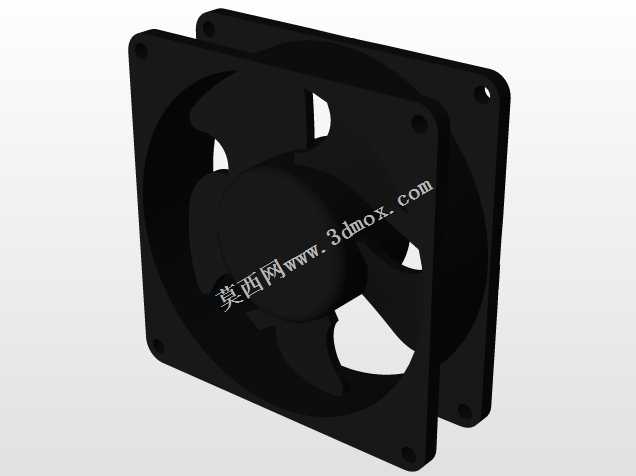

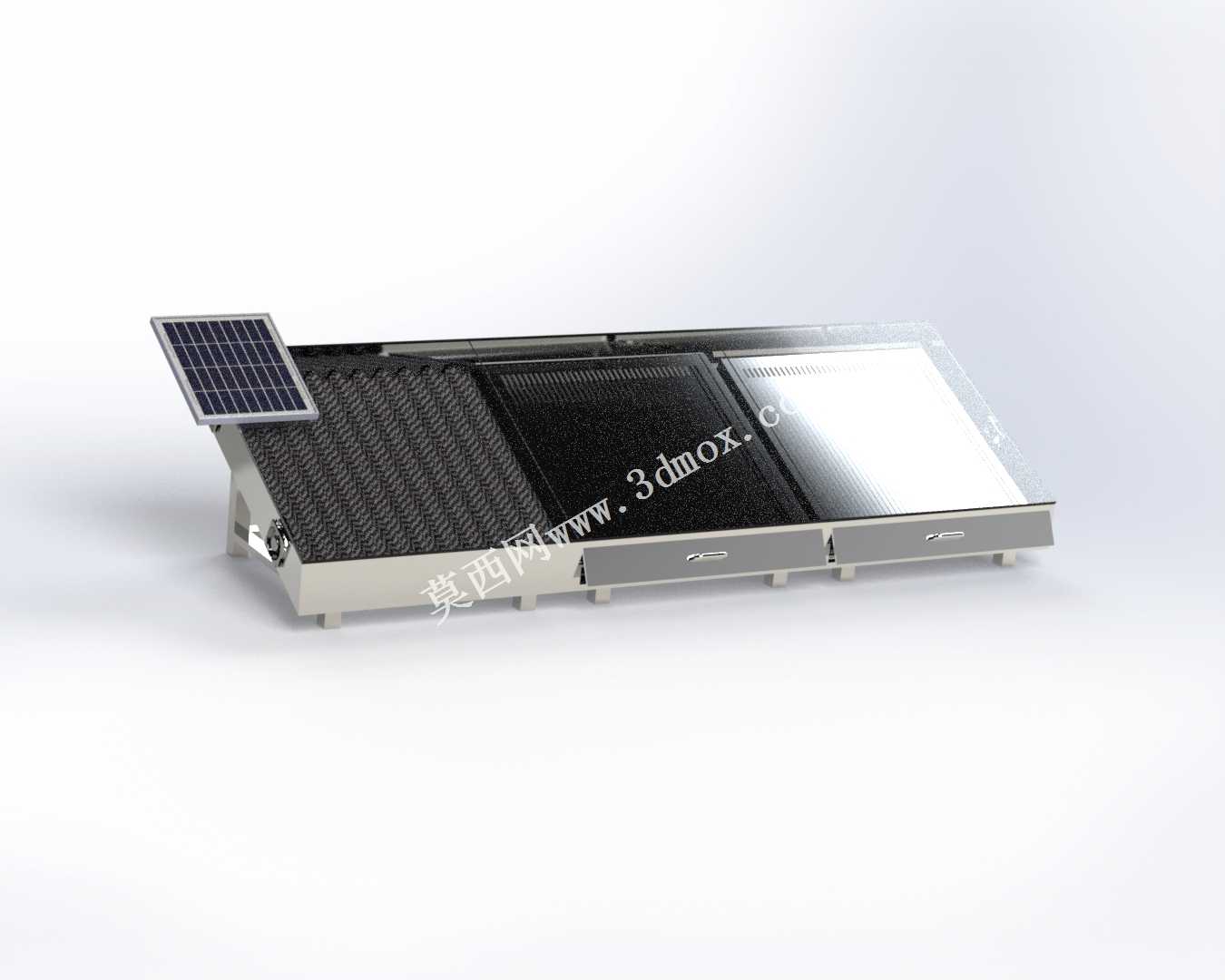

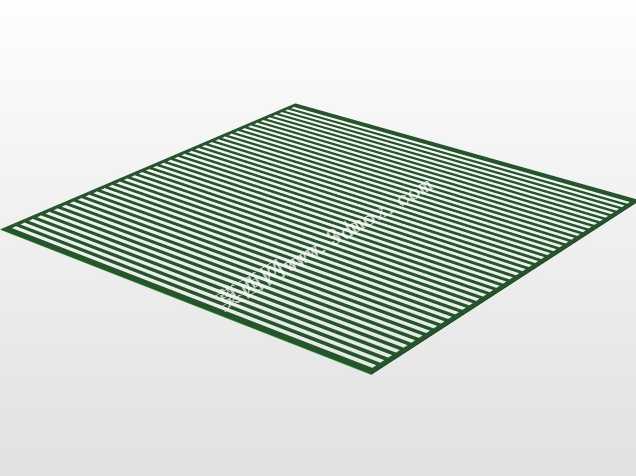

这款烘干设备主要面向小型农产品加工、户外作业物料干燥场景设计，可在无外接电网的郊野、山地种植区域独立运行，适配生姜、菌菇、中药材等农副产品的批量干燥需求，解决传统自然晾晒受天气制约、干燥效率低、易混入杂质的痛点，也可用于小型加工工坊的零散物料低温烘干作业。设备整体采用斜置集热面布局，倾斜角度匹配多数中纬度地区的太阳高度角，最大化提升单位面积的太阳辐射接收效率，集热面下方设置两个独立抽拉式烘干托盘，可实现不同批次物料的分区放置，避免不同品类物料干燥过程中出现串味问题，抽拉结构也方便物料的平铺摆放与干燥完成后的取料操作，托盘采用镂空网格结构，保障热风可以顺畅穿过物料层，带走物料蒸发的水分。设备搭载独立的太阳能电池板供电模块，无需外接市电即可驱动内置的循环风扇运转，通过强制对流的方式让集热腔体内的热空气形成定向循环，避免传统被动式太阳能烘干设备内部热量分布不均、局部物料烘干过度或未干透的问题，气流循环路径经过专门优化，进风口设置在设备侧下方低温区域，经过集热板加热后的空气均匀穿过两层托盘区域后，从设备顶部的排湿口排出，持续带走物料蒸发出的水汽，提升整体干燥速率。设备底部设置四个支撑脚，可直接放置在平整的户外地面使用，支撑脚高度经过测算，既可以避免地面潮气侵入设备内部，也预留了足够的底部通风空间，降低设备底部锈蚀风险，整体框架采用轻量化型材搭建，在保证结构强度的前提下控制整体重量，方便短距离的转运移位。设备侧置的光伏板角度可根据使用地区的纬度做小范围调整，保障不同使用区域都能获得最优的发电效率，为循环风扇提供稳定的电力供给，集热面采用透明高透盖板搭配吸热层结构，尽可能降低太阳辐射的透射损耗，提升光热转换效率，两个抽屉式集料仓设置在设备正面下方，可收集干燥过程中掉落的物料碎屑，方便后续清理维护，设备整体外形紧凑，占地面积小，无需复杂的安装调试，放置到位即可投入使用，适配小规模分散式的干燥作业需求。
