直滑式可调电阻电位器结构设计

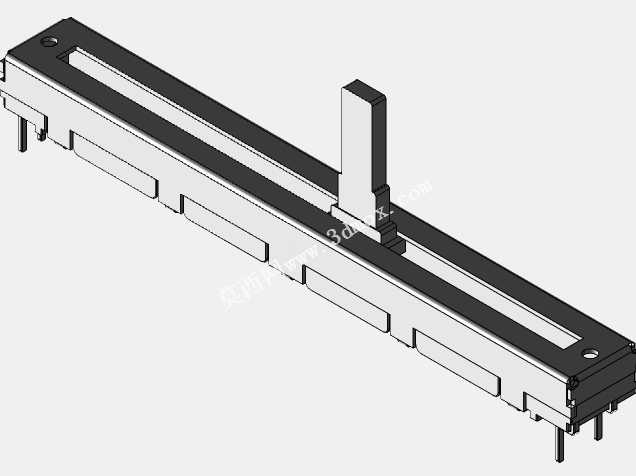

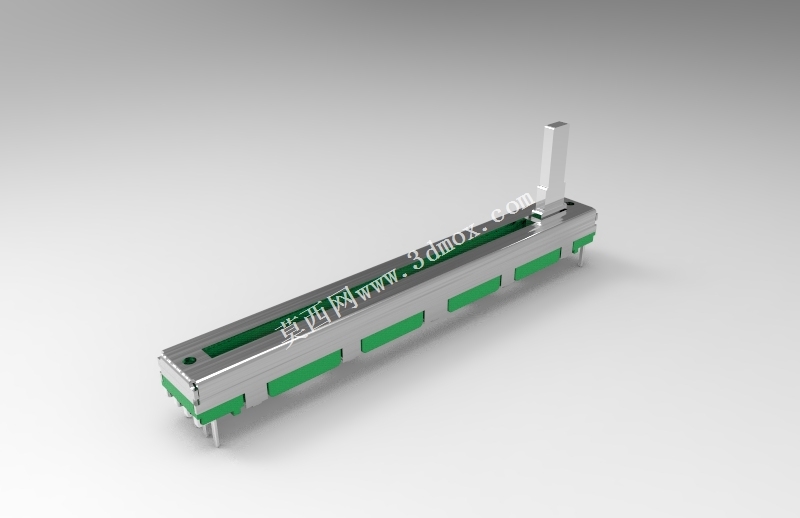

直滑式滑动电位计是电子电路领域应用极为广泛的可调变阻元件，常见于调音台音量推子、灯光控制台调光推杆、工业设备参数调节面板、家用音响均衡调节模块、测试仪器信号校准单元等场景，核心作用是通过滑柄的直线位移改变接入电路的电阻值，连续调整回路中的电压、电流参数，实现信号强度、输出功率、运行参数的线性调控。这款滑动电位计采用长行程直滑结构设计，整体长度为75mm，标称阻值覆盖10kΩ档位，匹配绝大多数低压信号调节场景的阻值需求。设计过程中优先考虑操作手感与阻值输出的线性度，外壳采用金属基座搭配绝缘隔层的结构，既保证整体结构强度，适配电路板波峰焊的高温工况，又能实现内部电阻体与外部金属壳体的电气绝缘，避免电路短路风险。底部设置多组直插式引脚，引脚间距遵循通用直插电子元件的排布规范，可直接适配标准PCB板的安装孔位，无需额外定制转接板，降低终端产品的设计与生产难度。滑柄采用凸起式结构设计，操作面做防滑处理，方便操作人员精准推移定位，行程范围内的电阻体做均匀耐磨涂层处理，保证滑柄移动过程中阻值变化平滑无跳变，长期往复滑动后阻值漂移量控制在行业允许范围内。外壳侧面设置多组定位卡扣与安装凸耳，既可以直接插装焊接在PCB板上，也可以通过凸耳螺丝固定在设备面板上，适配不同的安装场景需求。内部电阻体与滑刷的接触结构采用弹性压接设计，滑刷采用高弹性导电合金材料，保证滑动过程中接触压力恒定，避免接触不良引发的信号杂音、参数跳变问题，同时兼顾耐磨性能，延长元件的使用寿命。外壳两端设置机械限位结构，限制滑柄的最大行程范围，避免滑柄过度推移导致内部电阻体、滑刷结构损坏，提升元件的抗误操作能力。整体结构紧凑，安装边界清晰，既可以作为独立可调元件用于电路调试、参数调节场景，也可以作为子部件集成到各类电子设备、工控终端、消费电子产品中，为设备提供线性可调的电阻输入，满足不同场景下的参数连续调节需求。
