便携式手动金属型材剪切工具结构设计

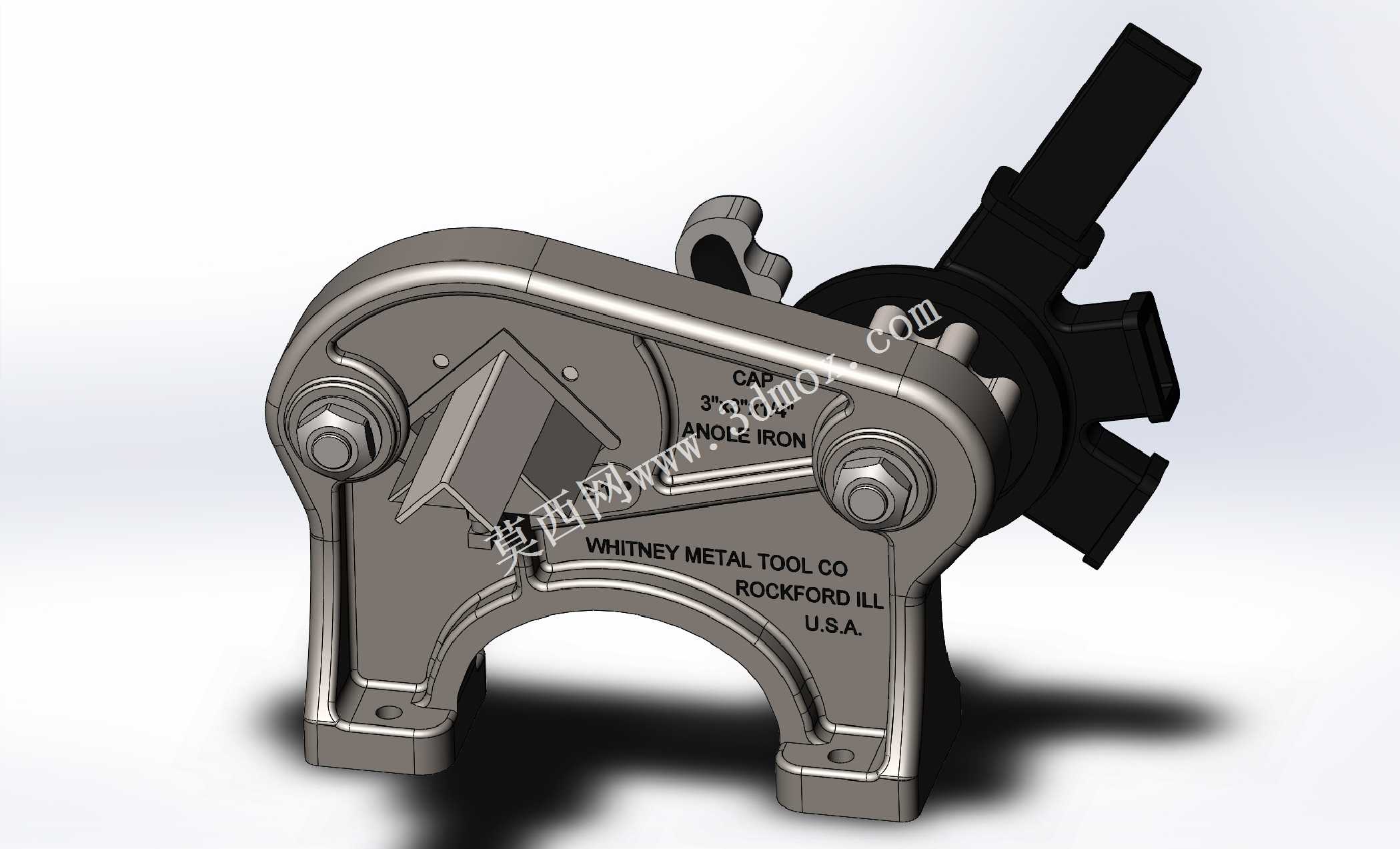

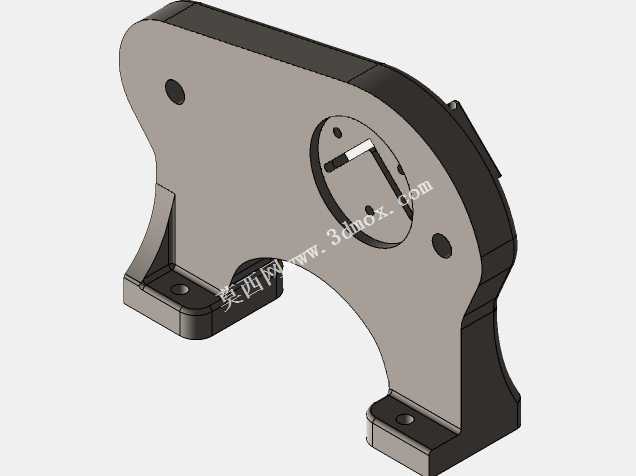

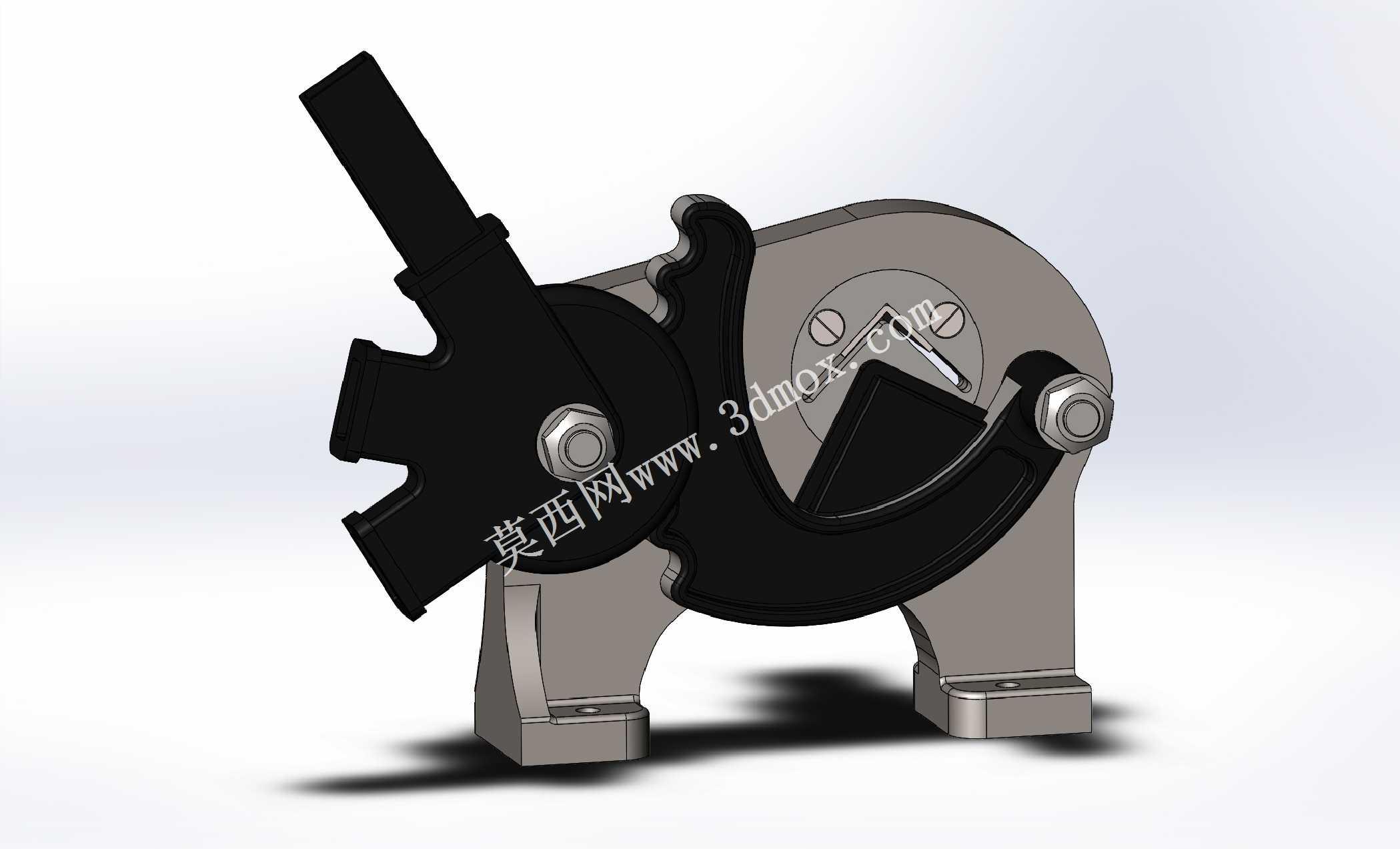

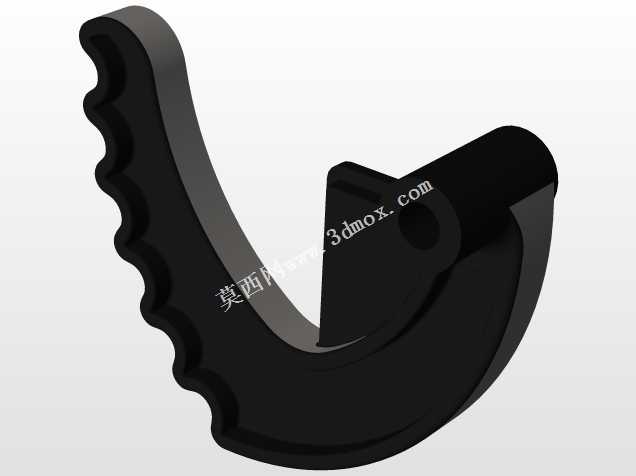

这款手动金属剪切工具主要面向现场金属加工作业场景，适配钣金维修、管道安装、五金加工、工地现场裁切等多类作业环境，能够在无电力供应的户外作业场景下完成薄金属板材、小型金属型材、薄壁金属管件的剪切作业，无需外接动力源，依靠手动杠杆施力即可完成裁切动作，有效解决现场作业中大型裁切设备无法进场、临时裁切需求响应慢的痛点。从功能特性来看，该工具采用杠杆增力结构设计，通过多段铰接的力臂传导结构，将人手施加的握力进行数倍放大，驱动剪切刃口完成闭合裁切动作，刃口采用高硬度合金钢适配设计，剪切过程中刃口贴合紧密无错位，能够保证裁切断面平整无毛刺，减少裁切后的二次打磨工序。工具本体设置有锁紧卡扣结构，非作业状态下可以将刃口锁止在闭合状态，避免携带过程中刃口外露造成划伤风险，同时本体底部设置有两个对称的安装孔位，可通过螺栓将工具整体固定在工作台面作为固定式裁切工位使用，也可直接手持操作完成移动作业，适配不同的作业需求。从设计思路来看，整体结构采用一体化铸造型的主体框架作为承载基础，所有铰接点位均采用螺栓销轴连接，既保证了结构连接的刚性，也方便后期磨损后的销轴、刃口部件更换，降低工具的全生命周期使用成本；主体侧面预留的标识区域可标注设备参数、生产信息，手柄部位采用防滑的异形结构设计，贴合人手握持的弧度，长时间施力作业不易产生滑脱、硌手的问题。外形尺寸方面，该工具整体结构紧凑，整体长度适配单手握持加辅助手扶持的操作姿态，安装固定时底部两个安装孔的孔距经过标准化设计，可适配多数常规工作台的预装孔位，无需额外打孔即可完成固定安装，作业时的操作空间预留充足，裁切工位前方无结构遮挡，可灵活调整待裁切金属件的进给位置，完成不同长度、不同角度的裁切需求，刃口的开合行程经过精准测算，既能够满足常规厚度金属件的裁切放入需求，也不会因为行程过大导致操作力臂过长、工具整体笨重不便携带的问题。
