1.54寸IPS TFT ST7789显示模块结构设计

这款1.54英寸IPS TFT显示模块，核心驱动采用ST7789芯片，是嵌入式开发、小型智能硬件领域极为常用的人机交互显示部件，广泛适配手持检测设备、小型工控终端、便携消费电子、开源硬件开发板、智能穿戴外设等场景，承担参数显示、状态反馈、简单交互界面输出的核心功能，能够在有限的设备空间内提供清晰的彩色显示效果，满足小体积设备的可视化交互需求。

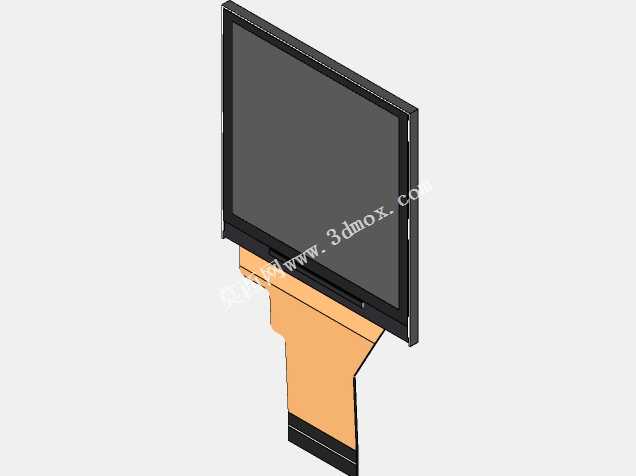

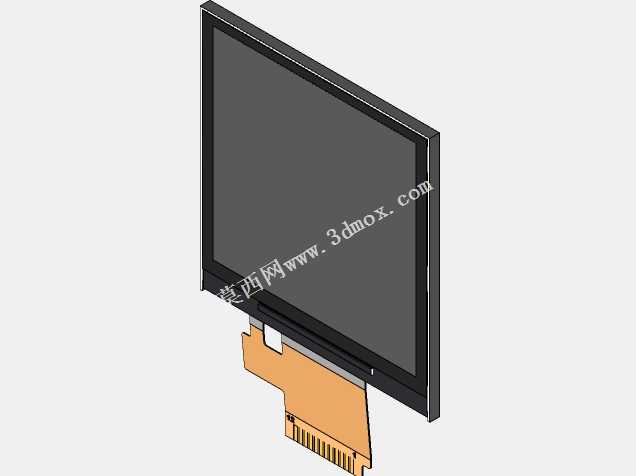

从功能特性来看，该模块采用IPS显示面板，具备全视角可视优势，相比传统TN面板在不同观察角度下都能保持准确的色彩与清晰的显示内容，不会出现偏色、泛白的问题，1.54英寸的显示尺寸兼顾了显示信息量与体积占比，能够承载字符、简易图标、基础图形的显示需求，适配多数小型设备的信息输出要求。模块配套的FPC柔性排线设计，能够适配不同结构的内部走线需求，降低设备内部的空间排布难度。

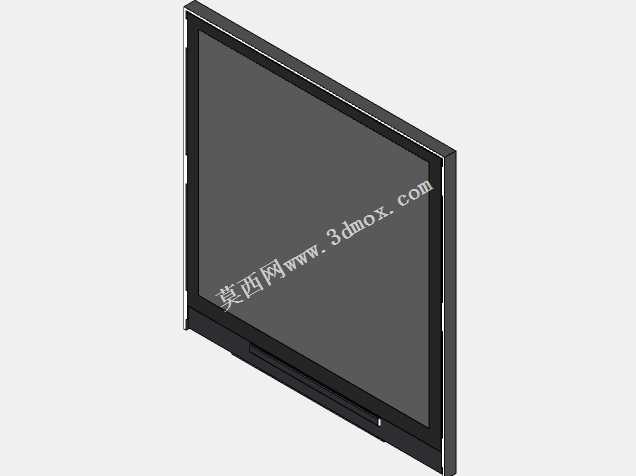

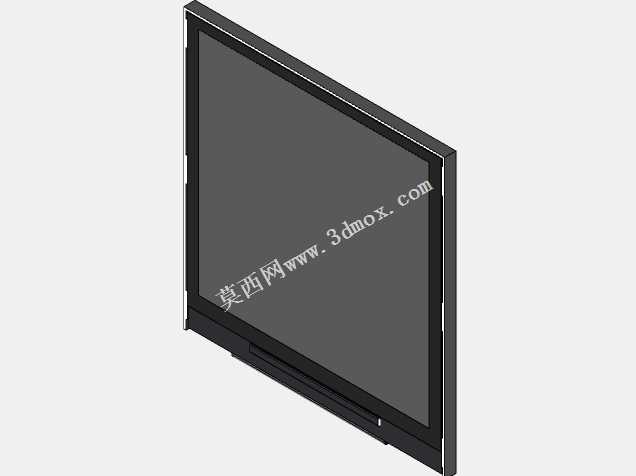

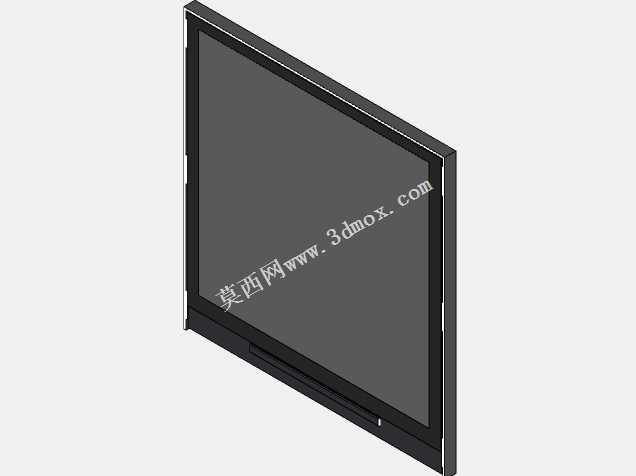

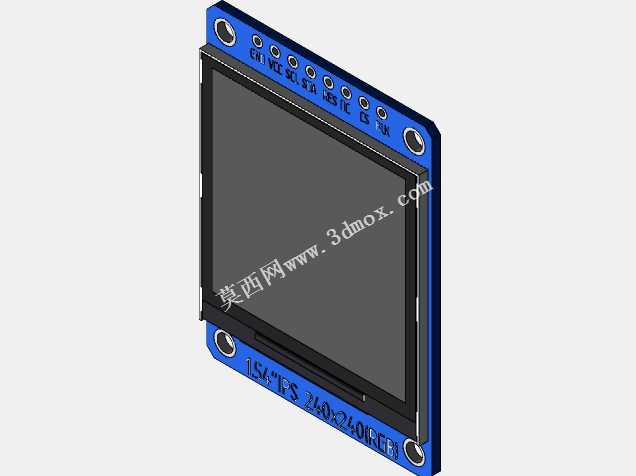

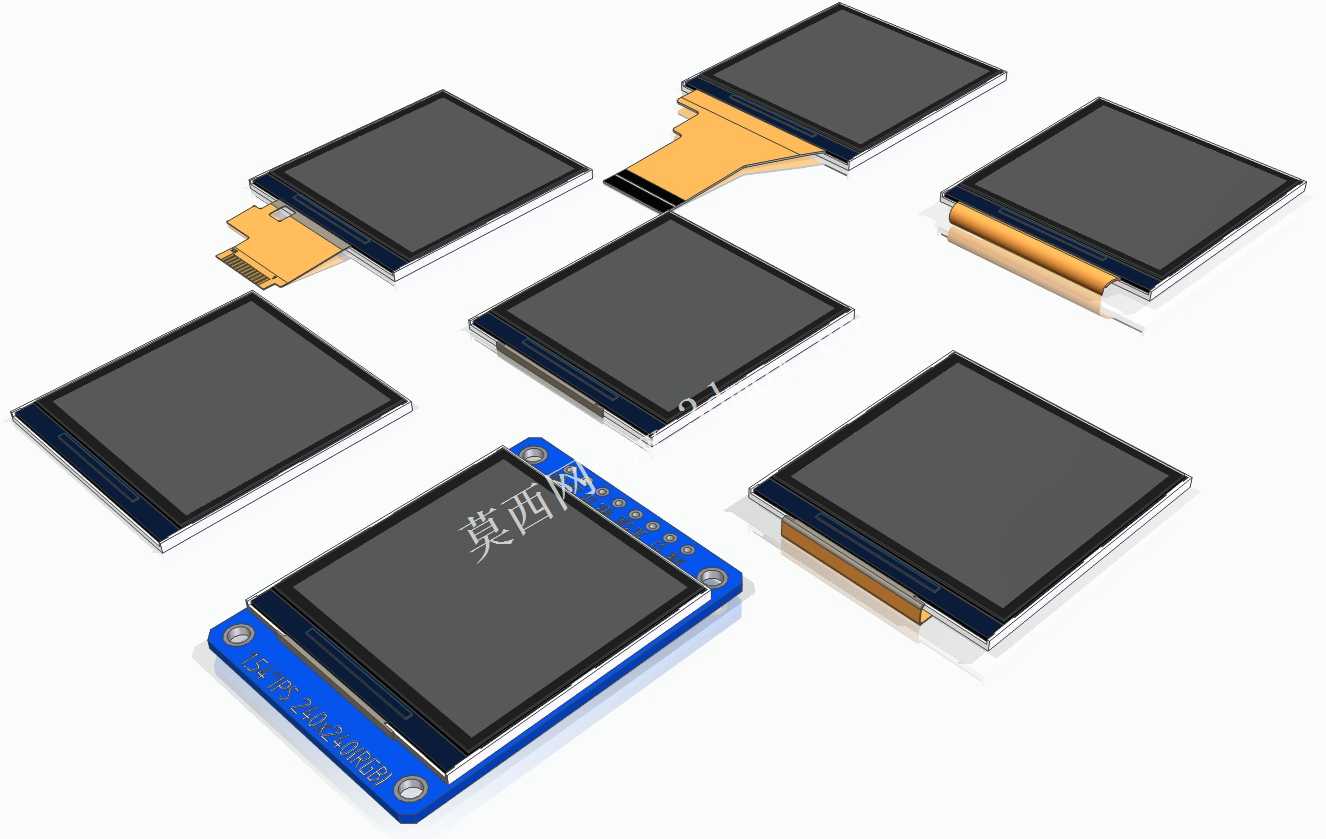

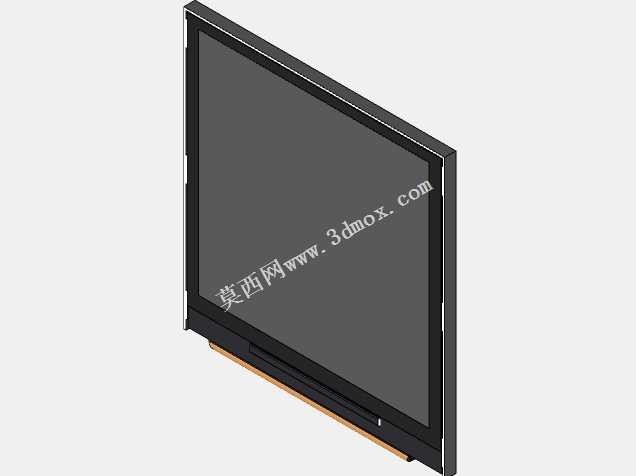

设计过程中，工程师充分考虑了不同应用场景的安装需求，规划了多种安装规格的结构变体：包含12针齐平安装、12针反向安装、22针齐平安装、22针反向安装以及无电缆直插版本，覆盖了不同引脚定义、不同安装朝向、不同连接方式的使用需求，能够适配不同主控板的引脚排布，减少开发者的结构改造成本。带PCB载板的版本在屏幕本体外增加了固定安装孔位，可通过螺丝直接固定在设备壳体内部，安装稳固性更强，适合量产的成品设备使用；无载板的裸屏版本厚度更薄，适合对内部空间要求极致紧凑的便携设备使用。

在外形尺寸与安装边界上，该模块的屏幕本体为正方形结构，整体外轮廓尺寸控制在极小范围内，带载板版本的安装孔位间距做了标准化设计，兼容主流开源硬件的安装孔位规范，FPC排线的弯折区域做了结构优化，允许一定角度的弯折走线，不会因为常规装配弯折损坏排线线路。不同引脚数的版本在接口排布上做了防呆设计，避免装配过程中插反损坏屏幕，模块的整体厚度控制得当，不会过度占用设备的Z轴空间，方便壳体结构做薄型化设计。不同安装版本的屏幕显示区域完全一致，开发者可以根据自身设备的结构空间、连接方式灵活选型，无需重新开发显示驱动，大幅缩短硬件开发的周期。
