多安装规格1.14寸IPS液晶显示模块

这款1.14英寸IPS显示模块，是面向嵌入式开发、小型智能硬件、便携检测设备打造的人机交互显示组件，核心驱动采用ST7789芯片，凭借IPS面板的广视角特性，能够在不同观测角度下保持色彩一致、画面无偏色，适配手持设备、桌面小型装置、工业传感节点等多类需要小尺寸可视化输出的应用场景。在实际使用中，这类小尺寸显示模块常被用于便携检测仪器的参数读数展示、小型智能穿戴设备的状态信息呈现、嵌入式开发板的调试信息输出、迷你工控装置的操作界面承载，能够在有限的设备空间内完成清晰的图文、数字、简易图标显示需求，无需占用过大的安装空间即可实现基础的人机信息交互。

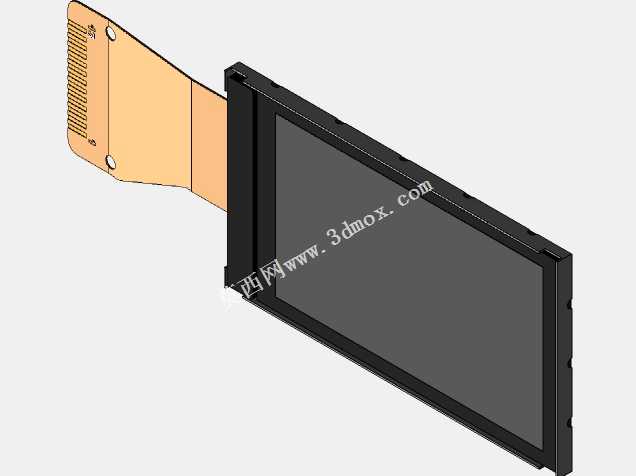

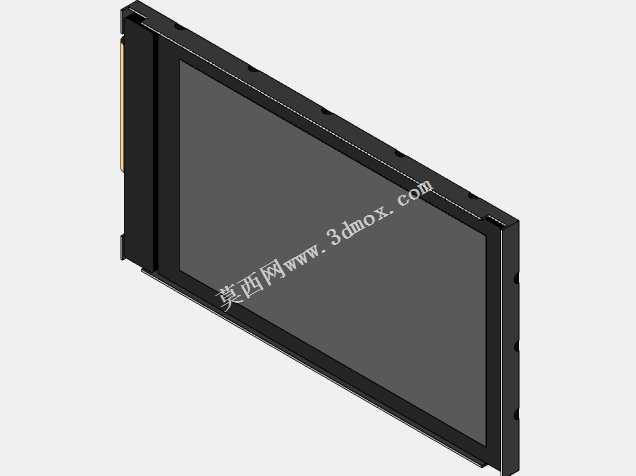

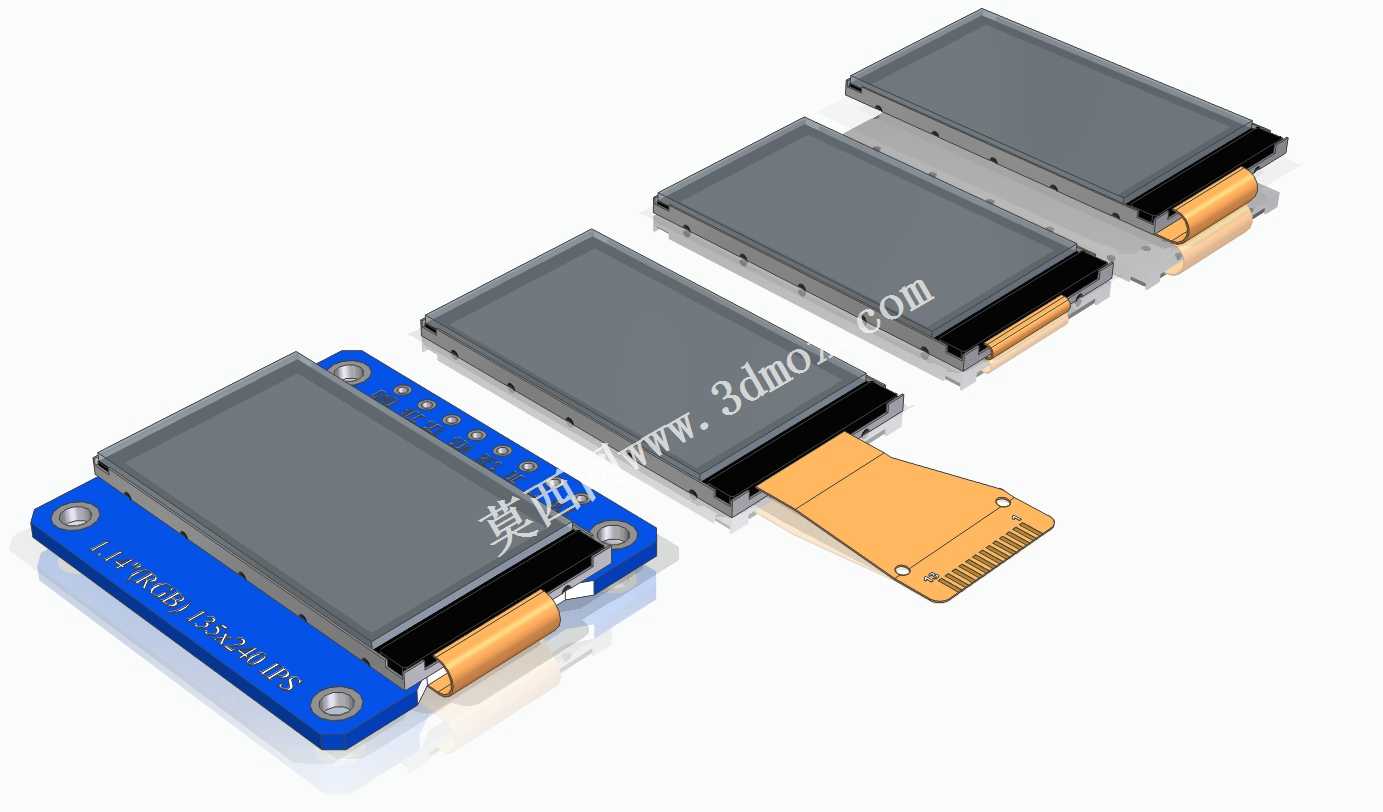

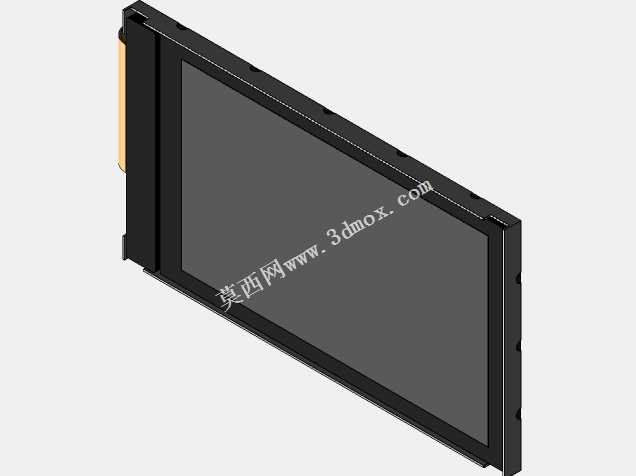

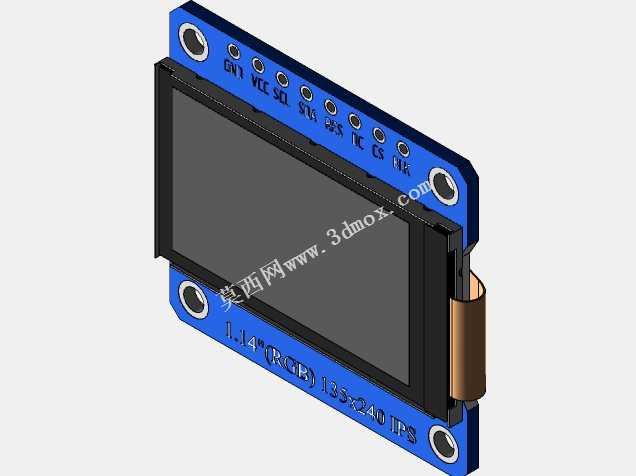

从功能特性来看，该模块覆盖了多种安装规格，包含13针平安装、13针平齐安装、13针反向安装、8针模块等不同引脚与安装形态，能够适配不同PCB布局的主板接线需求，无需额外调整排线走向即可匹配不同设备的内部走线规划；模块自带FPC柔性排线连接结构，排线金手指端做了加固处理，插接后接触稳定，能够耐受常规装配过程中的弯折与小幅拉扯，避免装配过程中出现排线断裂、接触不良的问题。显示面板本身做了边缘封胶处理，能够抵御日常使用中的轻微潮气、粉尘侵入，适配常规工业与民用场景的使用环境。

在设计思路上，这款模块充分考虑了小尺寸设备的空间约束，整体结构做了极致的紧凑化处理，屏幕有效显示区域占比高，外围边框宽度控制在最小范围，尽可能压缩模块整体的外形尺寸；安装孔位采用对称式布局，不同安装规格的模块孔位做了兼容性规划，同尺寸下不同引脚版本的模块可适配同一套固定结构，方便硬件开发者根据功能需求灵活选型，无需重新设计设备的外壳安装位。模块的PCB基板边缘做了圆角处理，避免装配过程中剐蹭设备内部的其他线路或结构件，FPC排线的出线位置根据安装方向做了差异化设计，反向安装版本的排线出线方向适配背装式布局，能够进一步压缩设备的整体厚度。

从安装边界来看，模块整体厚度控制在极低水平，包含屏幕、基板、排线连接端的总厚度适配超薄便携设备的内部空间要求，安装孔位采用标准铜柱固定规格，可直接通过M2规格的铜柱或螺丝固定在设备主板或外壳支柱上，固定后屏幕表面与设备外壳视窗的贴合间隙可控制在极小范围，避免出现积灰、视窗错位的问题；不同引脚版本的模块插接深度统一，焊接或插接后不会出现凸起过高的问题，能够适配外壳内部的高度预留空间，不会和外壳内壁或其他元器件产生结构干涉。
