汽车悬架系统转向节三维结构设计

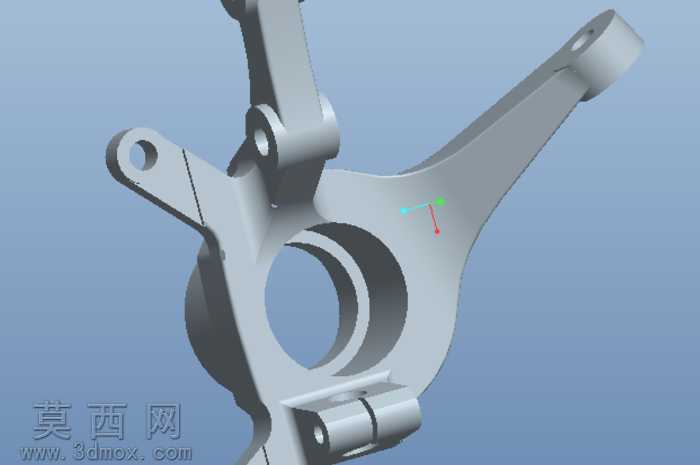

本转向节模型通过三维参数化建模完成整体结构搭建，建模过程中以汽车底盘悬架的实际装配需求为核心基准，先确定中心主销孔的基准轴线，以此为定位参考依次延伸出各功能支臂的结构轮廓，保证各安装点位的相对位置精度符合实际工程装配公差要求。模型整体采用一体化实体建模逻辑，对中心轴承安装孔做了阶梯式壁厚过渡设计，既保证轴承装配位的结构强度，也通过非承载区域的壁厚优化实现结构轻量化，匹配当前汽车零部件减重的设计趋势。各支臂的连接部位均做了圆弧过渡处理，避免应力集中导致的部件疲劳损坏，对应转向节实际使用中承受交变载荷的工况需求。模型上预留的转向拉杆安装孔、减震器连接位、制动系统装配点位均按照真实接口尺寸做了精准还原，孔位边缘做了倒角处理，还原实际机加工的工艺特征。渲染阶段采用哑光金属材质模拟球墨铸铁的真实质感，通过环境光漫反射效果清晰呈现各曲面的结构转折，主视角度的渲染图可直观展示转向节的整体布局，各支臂的空间角度、孔位的朝向都清晰呈现，方便查看各功能部位的相对位置关系。设计过程中充分考虑转向节的实际受力特性，对主承力臂的截面做了变截面设计，在载荷传递路径上保证足够的结构厚度，非受力区域通过挖槽、减薄的方式控制整体重量，平衡结构强度与轻量化的双重需求。模型的各连接端面均做了平面度特征还原，模拟实际零部件的机加工装配面，保证虚拟装配时可实现面与面的精准贴合，各安装孔的同轴度、垂直度公差在建模时通过参数化约束做了预设，符合汽车底盘零部件的设计规范，可用于装配验证、结构受力仿真分析等场景，完整还原了商用汽车转向节的典型结构特征，各功能部位的设计均对应实际行驶过程中的转向承载、减震连接、制动安装等功能需求，结构逻辑清晰，特征完整无缺失。
