汽车悬架系统转向节三维结构设计

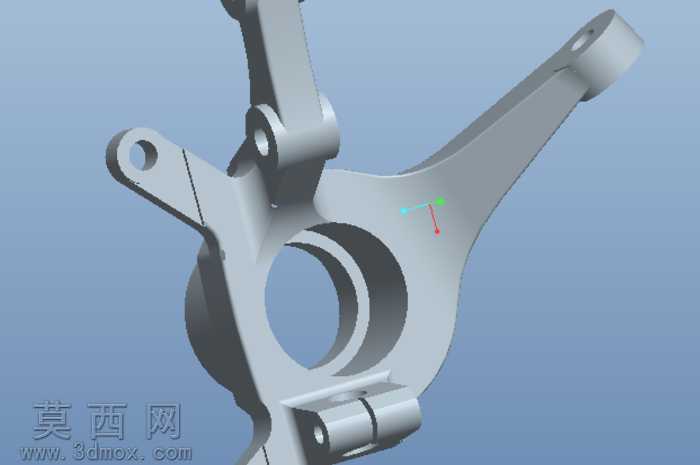

本模型为汽车悬架系统核心承载转向构件转向节，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循汽车底盘零部件的设计规范，对转向节的各功能结构进行了精准还原。模型主体为一体化铸造成型的异形承载结构，中心设置大尺寸轴承安装通孔，孔周做了加厚环形凸台设计，用于匹配轮毂轴承的安装定位，保证轴承装配后的同轴度与承载强度；从中心基体向外延伸出多组功能支臂，分别对应转向拉杆连接位、减震器下支座安装位、制动卡钳固定位以及下摆臂连接点位，各支臂上的安装孔位均做了同轴度约束，孔端预留了螺栓沉台结构，避免装配时螺栓头与周边部件发生运动干涉。建模阶段对转向节的各过渡圆角做了精细化处理，所有支臂与主体连接位置均采用大圆弧过渡结构，还原实际铸件的应力分散设计，避免应力集中导致的部件疲劳损坏，符合球墨铸铁材质转向节的实际生产工艺特征。材质渲染阶段采用哑光铸钢质感的金属材质，还原球墨铸铁铸件的表面肌理，对安装孔内壁、配合端面做了轻微的高光处理，区分加工面与非加工面的视觉差异，渲染视角选取斜向等轴测视角，可同时展示中心轴承孔、各方向支臂以及下部的安装卡槽结构，清晰呈现各功能结构的空间位置关系。设计过程中充分考虑转向节的实际工况需求，对各支臂的厚度、连接位置的加强筋结构做了等比例还原，下部设置的卡槽结构用于匹配转向限位装置，各安装点位的空间角度完全参考实车转向轮的跳动行程、转向角度范围设定，保证模型结构符合实际零部件的运动学要求，可用于汽车底盘结构教学、转向系统运动仿真演示、零部件轻量化设计分析等场景，完整呈现了转向节作为底盘核心承载部件的结构特征与功能设计逻辑。
