10吨级单梁桥式起重吊运设备结构

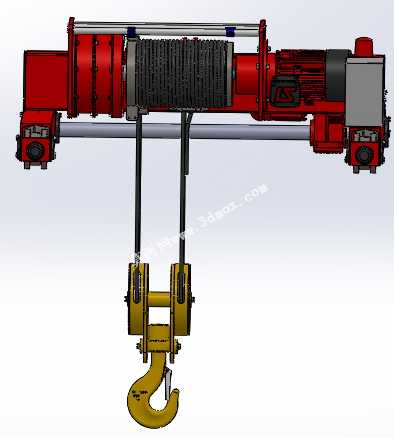

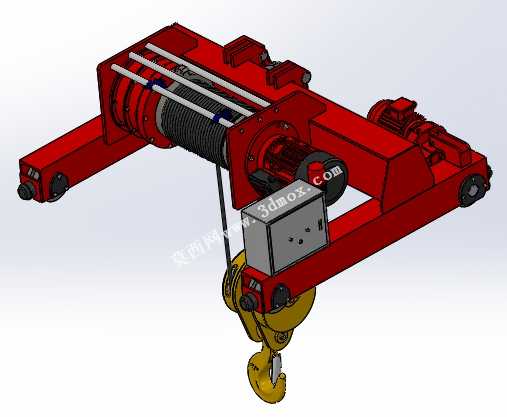

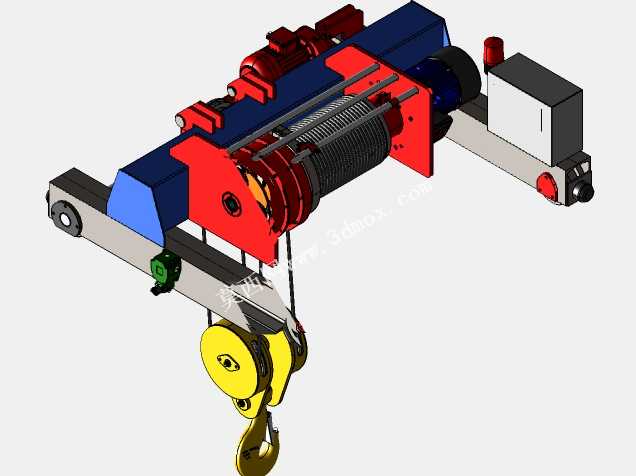

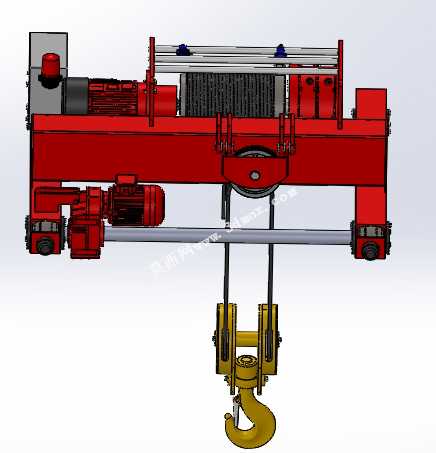

该款起重设备主要面向厂房内部重物垂直提升与短距离水平转运场景，广泛适配机械加工车间、仓储库区、装配产线等需要频繁调运重型工件、物料的作业环境，可覆盖常规工业场景内10吨额定载荷范围内的各类吊运需求，能够替代人力完成重型物料的移位、上下料、设备转场等作业，大幅降低车间内重物转运的人力投入与安全风险。设备整体采用单梁配套起重小车的布局形式，主梁作为核心承载构件采用箱型焊接结构设计，在保证整体抗弯抗扭强度的同时控制自身重量，适配常规厂房的梁架承重要求，两端端梁设置行走轮组，可沿厂房预设的轨道做纵向水平移动，覆盖整个作业跨距内的吊运范围。起重小车集成在主梁上方，配套独立的行走驱动机构，可沿主梁长度方向做横向移动，配合端梁的纵向移动与吊钩的垂直升降，实现三维空间内的重物落点精准调整。起升机构采用电动葫芦集成设计，配套多层缠绕的卷筒组与钢丝绳传动系统，吊钩组件配备滑轮组来降低单根钢丝绳的受力载荷，吊钩处设置防脱保险结构，避免吊运过程中吊索滑脱引发安全事故，驱动端配套制动电机，可在起升停止时可靠锁止卷筒，防止重物意外下坠。设计过程中重点考量了安装边界的适配性，整体结构的高度尺寸控制在常规厂房净高的适配范围内，端梁的轮距可根据现场轨道间距做适配调整，各驱动模块采用模块化集成布局，既方便后期的维护检修，也能在安装时根据厂房的实际工况做局部参数微调。行走机构的轮组采用耐磨材质搭配轴承传动，降低运行过程中的噪音与磨损，起升机构的钢丝绳排布经过导向轮组的精准导向，避免乱绳、咬绳问题，延长易损件的使用寿命。设备的各传动部位均设置对应的防护结构，避免车间内的粉尘、切屑进入传动副影响运行稳定性，整体涂装采用高可见度的警示色调，在车间作业环境中具备足够的辨识度，提醒现场作业人员注意吊运安全。
