装载机起重作业车尾防护承载结构设计

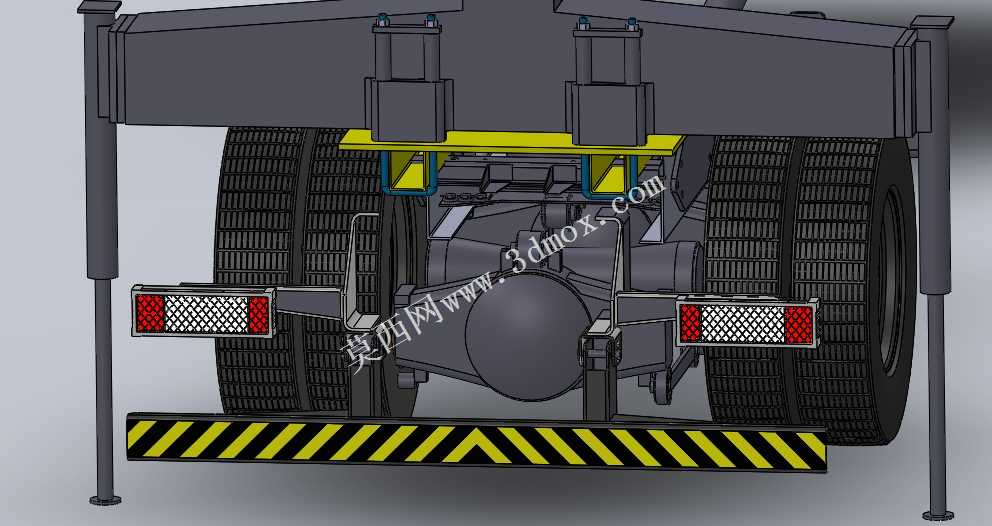

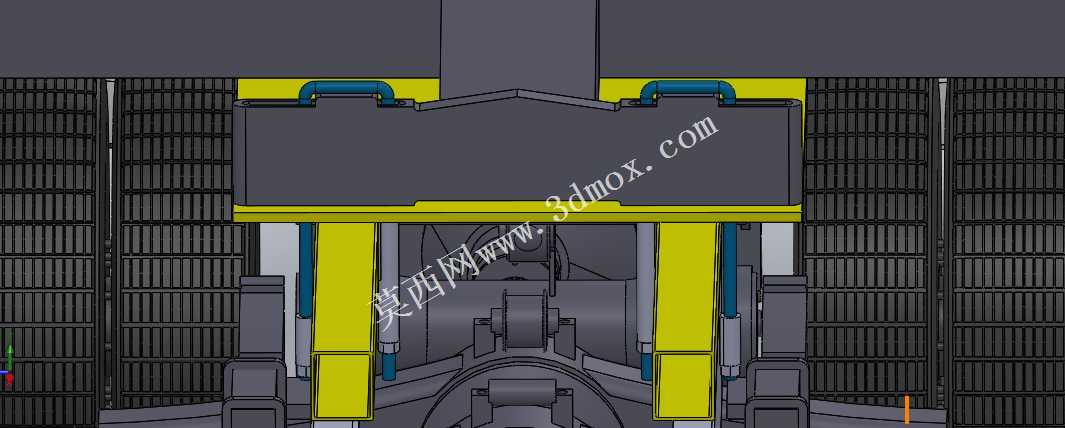

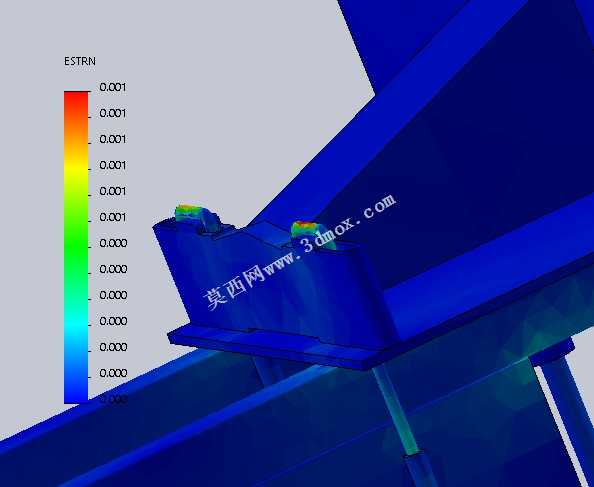

该结构为装载机配套起重作业功能的车尾集成防护承载总成，主要应用于工矿厂区、物流货场、基建工地等场景下兼具物料铲运与小件起重吊装需求的作业环节，解决常规装载机仅能完成铲装转运、无法适配零散重物起吊移位的功能缺口，同时满足道路行驶与场内作业的车尾安全防护要求，避免作业过程中后方人员、异物卷入底盘结构，也可在低速倒车碰撞时提供缓冲防护，降低设备损伤与安全事故概率。从功能特性来看，该总成集成了起重挂载连接、底盘防护、安全警示三大核心功能，上部设置的两组垂向安装支座可直接与装载机尾部车架的预留安装位刚性连接，为起重作业提供稳定的承载基点，可承受吊装作业时的垂向载荷与小幅偏载力矩；中部完全避让开原车驱动桥、传动轴、制动管路等底盘核心部件，不会干涉原车的转向、驱动、制动系统正常动作，预留的检修间隙可满足日常维保操作的空间需求；下部的防护横梁采用高强度矩形钢结构，表面粘贴黄黑斜向警示标识，两侧集成了组合式尾灯与反光标识，在低光照作业环境下可清晰标示车辆尾部轮廓，提醒周边人员与设备保持安全距离。设计过程中优先遵循原车安装边界匹配原则，整体宽度与原车后轮外侧轮廓保持齐平，上部连接座的孔位完全对应装载机尾部车架的原厂安装孔，无需对原车结构进行打孔、焊接等二次改装即可完成装配，大幅降低现场加装的施工难度；结构受力层面通过有限元仿真对挂载支座、连接横梁、防护栏主体进行载荷校核，确保在额定吊装载荷下结构形变量控制在允许范围内，避免长期重载作业出现结构开裂、变形失效问题；两侧的尾灯支架采用可微调角度的设计，可根据不同轮胎磨损程度、车架高度微调灯光照射角度，保证警示效果始终处于最优状态。安装边界上，该总成上部安装面距离车架下平面的高度完全匹配常规5吨级装载机的尾部车架尺寸，下部防护横梁的离地高度符合场内作业车辆与道路行驶车辆的后防护安全规范要求，既不会因为离地过低在非铺装路面行驶时出现刮蹭地面的问题，也不会因为离地过高失去防护作用，整体纵深尺寸控制在驱动桥后方20厘米范围内，不会过度增加车辆尾部长度影响转弯半径，适配绝大多数同吨位装载机的尾部加装需求，无需额外调整原车的离去角参数，保证设备在坡道、坑洼路面的通过性能不受影响。
