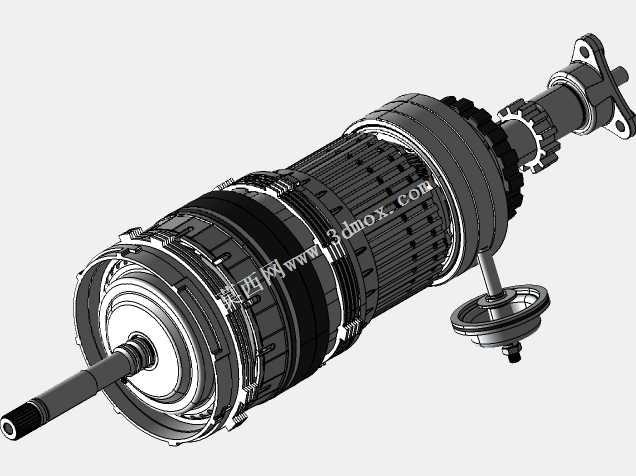

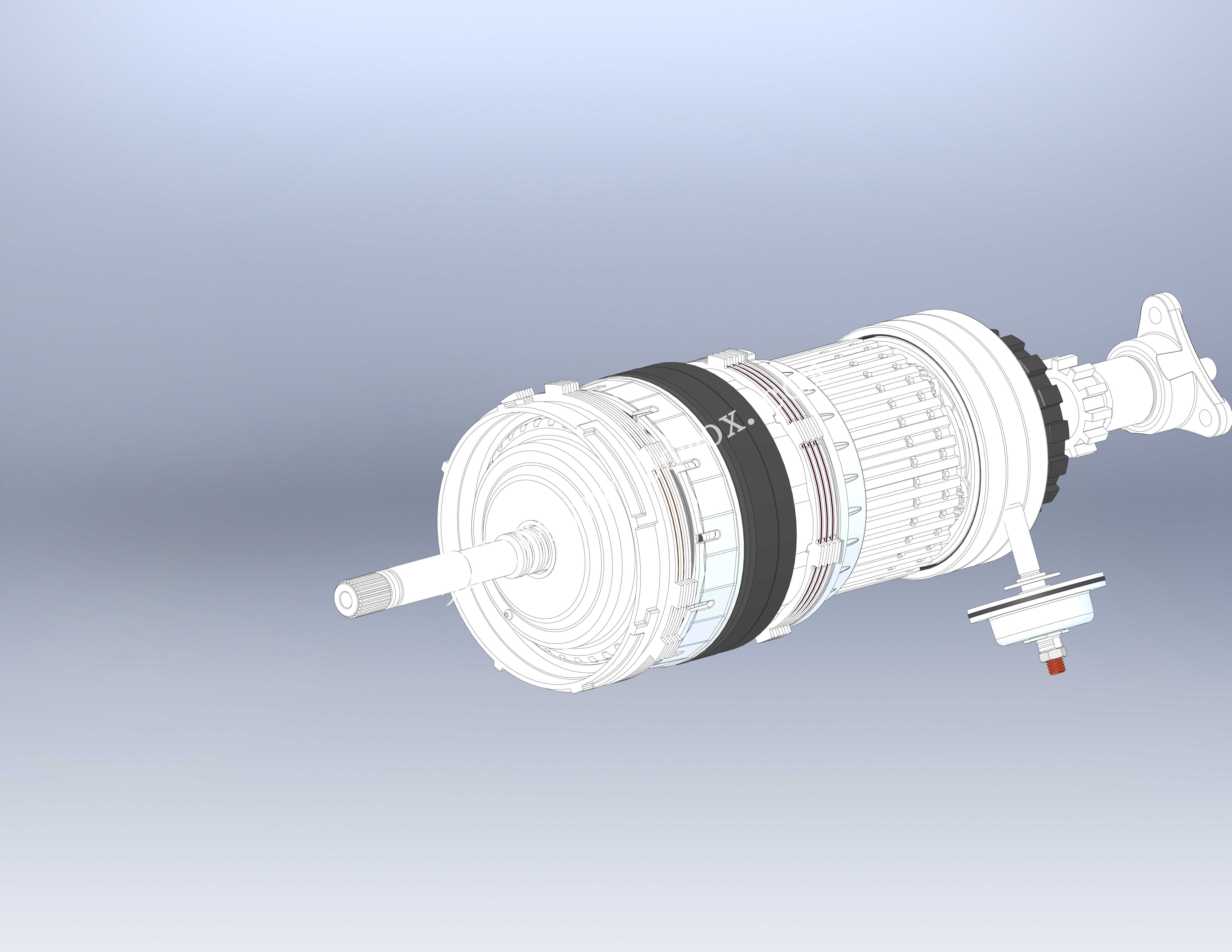

GM4L30-e自动变速箱内部结构三维数模

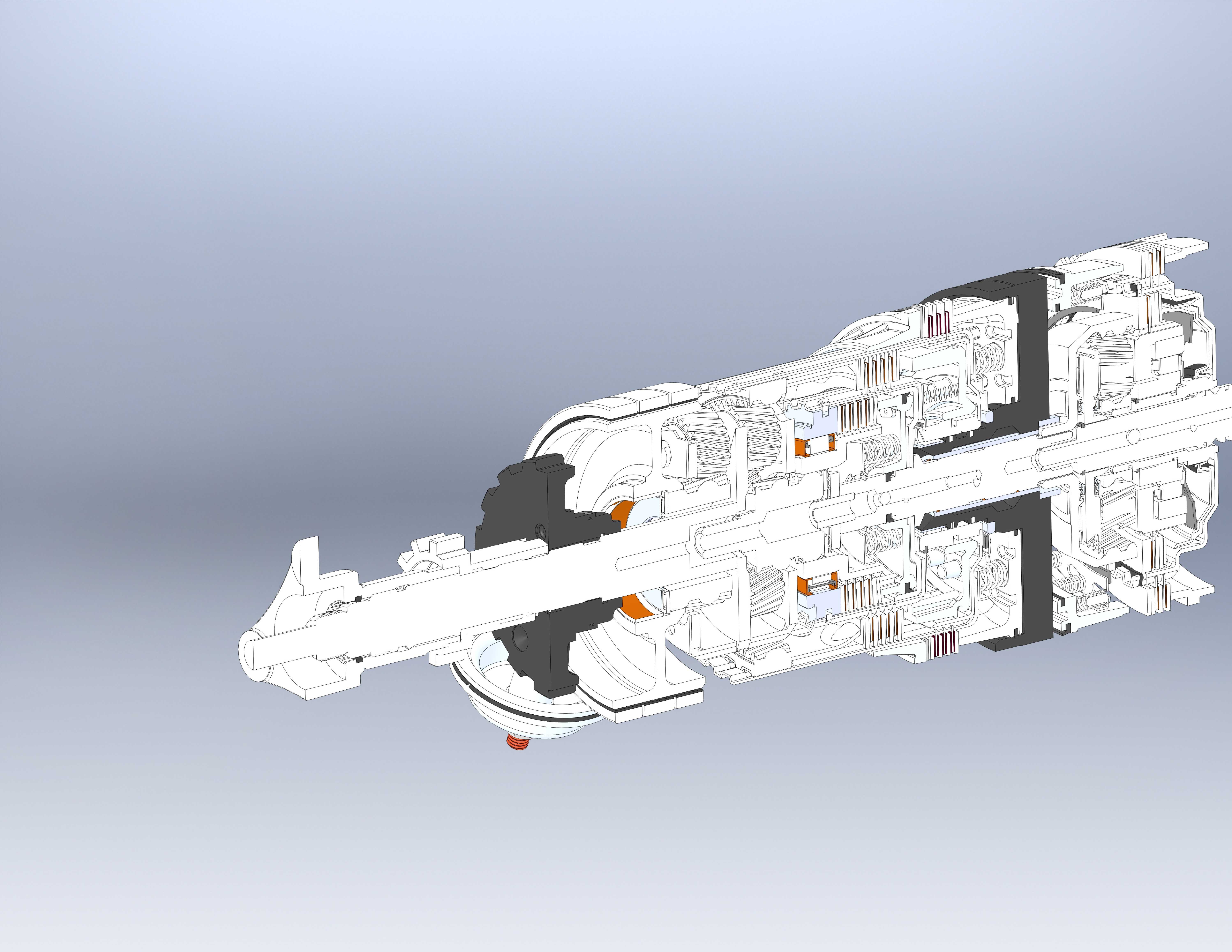

该三维数模完整还原了GM 4L30-e纵置四速自动变速器的全部分总成结构，采用全剖视的展示形式清晰呈现内部传动链路的排布逻辑，可直接用于汽车传动系统教学演示、售后维修培训教具开发、自动变速器控制策略仿真验证等场景，覆盖乘用车辆动力传递匹配、后驱车型传动系统布局校核、变速箱再制造工艺拆解参考等实际应用领域。作为适配大扭矩后驱平台的液力自动变速器，该产品核心功能是承接发动机输出的飞轮端动力，通过液力变矩器完成动力软连接与扭矩放大，再经由多组行星齿轮排、湿式多片离合器、单向离合器的配合切换，实现四个前进挡与一个倒挡的传动比切换，同时集成液压控制阀体与驻车锁止机构，满足车辆在不同行驶工况下的动力输出需求，兼顾低速爬坡的大扭矩输出与高速巡航的低转速经济性。从设计思路来看，该变速器采用纵置后驱的经典布局，输入轴与输出轴保持同轴排布，液力变矩器布置在动力输入端最外侧，通过柔性连接匹配发动机曲轴的安装端面，多组行星齿轮排沿轴向依次排布，离合器组件与制动毂嵌套在齿轮组外侧，液压控制阀体布置在壳体下部油底壳区域，既缩短了液压油路的长度提升换挡响应速度，也便于后期维护时的阀体拆装作业，整体轴向尺寸严格控制在适配纵置发动机舱的边界范围内，壳体外部预留的安装支脚位置完全匹配对应车型的副车架安装点位，输入轴花键规格、输出轴连接法兰尺寸、换挡摇臂的运动行程均严格遵循原厂设计参数，可直接用于整车传动系统的装配干涉校核。模型完整还原了内部各摩擦片的间隙预留量、齿轮啮合的侧隙设计、油道的走向布局，所有轴类零件的支撑轴承位置、密封件的安装沟槽都做了精准还原，既可以用于变速器工作原理的动态演示，也能作为再制造过程中零件测绘、故障点排查的参考依据，帮助技术人员直观理解不同挡位下的动力传递路径，掌握离合器结合与制动的逻辑关系，为变速器的维修、改装以及教学工作提供精准的三维参照。
