49毫升自行车动力装置结构设计

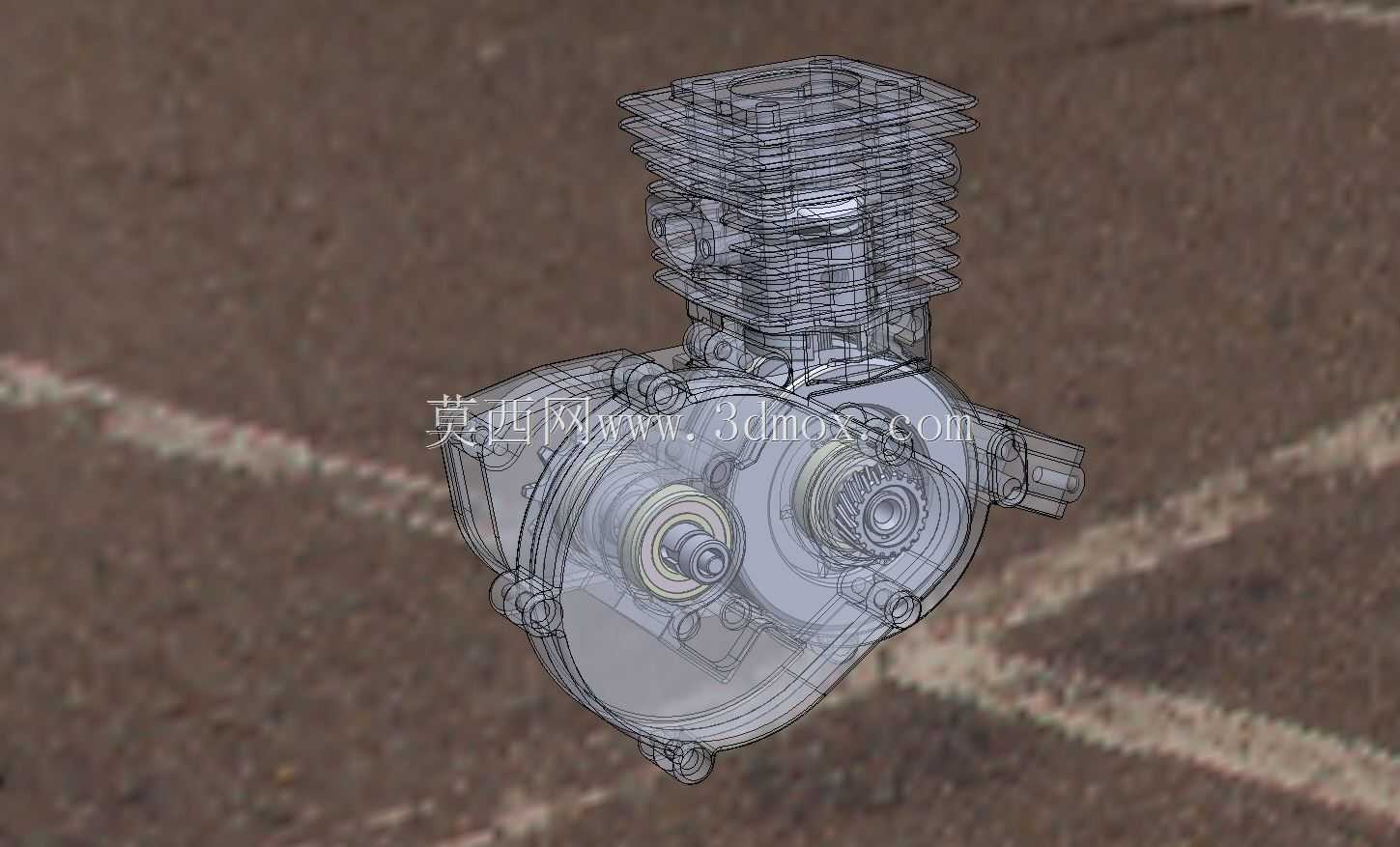

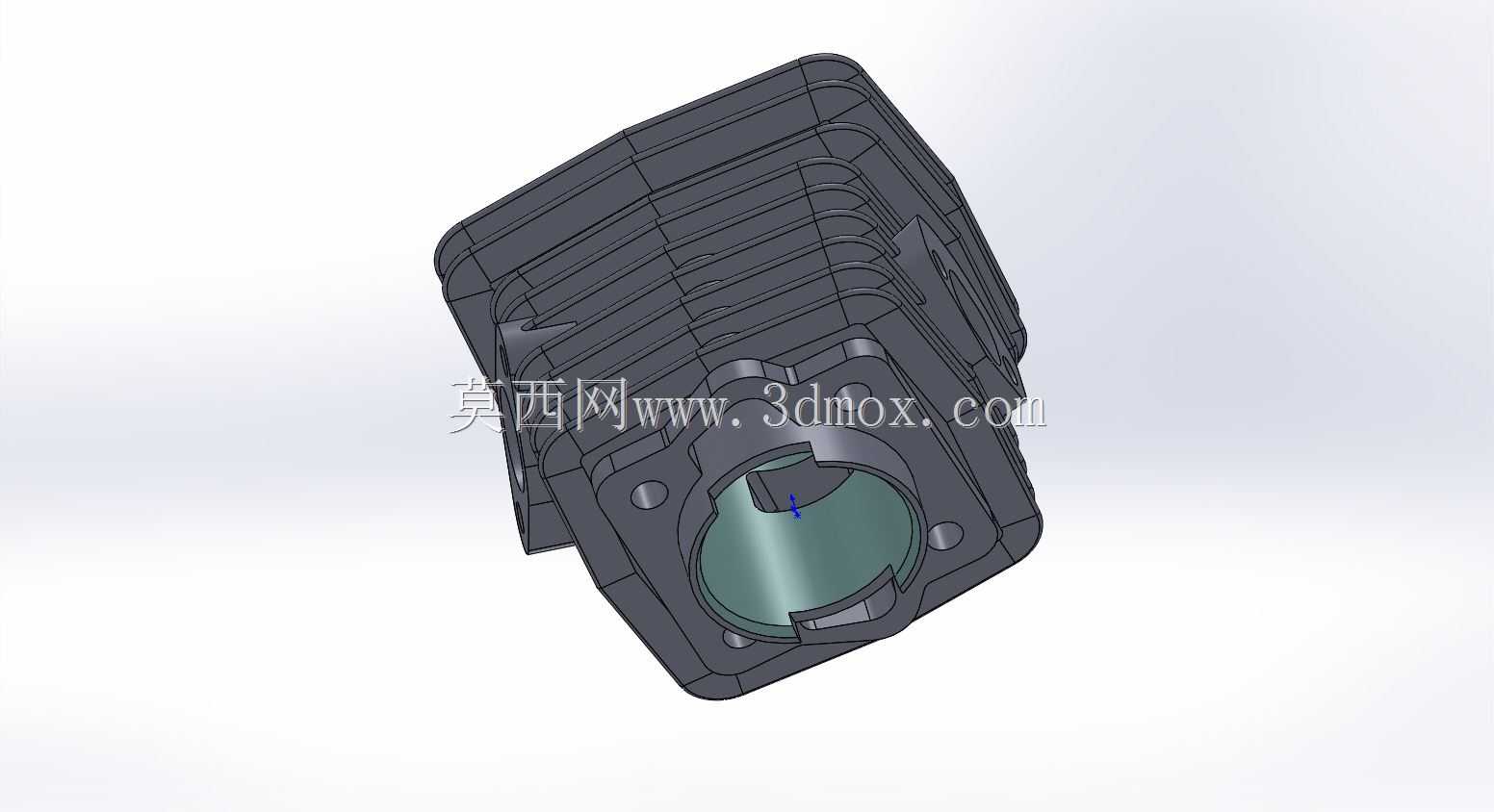

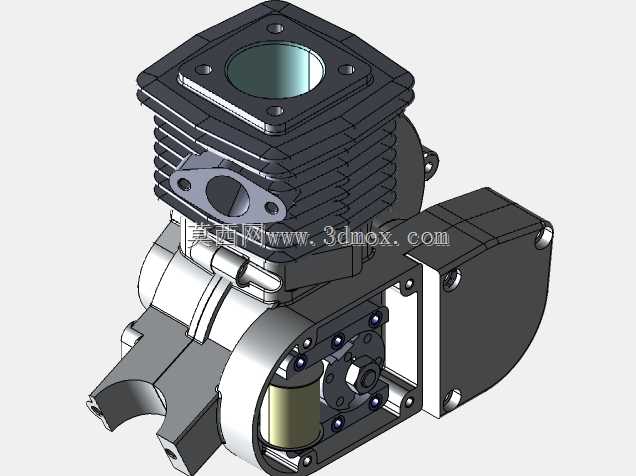

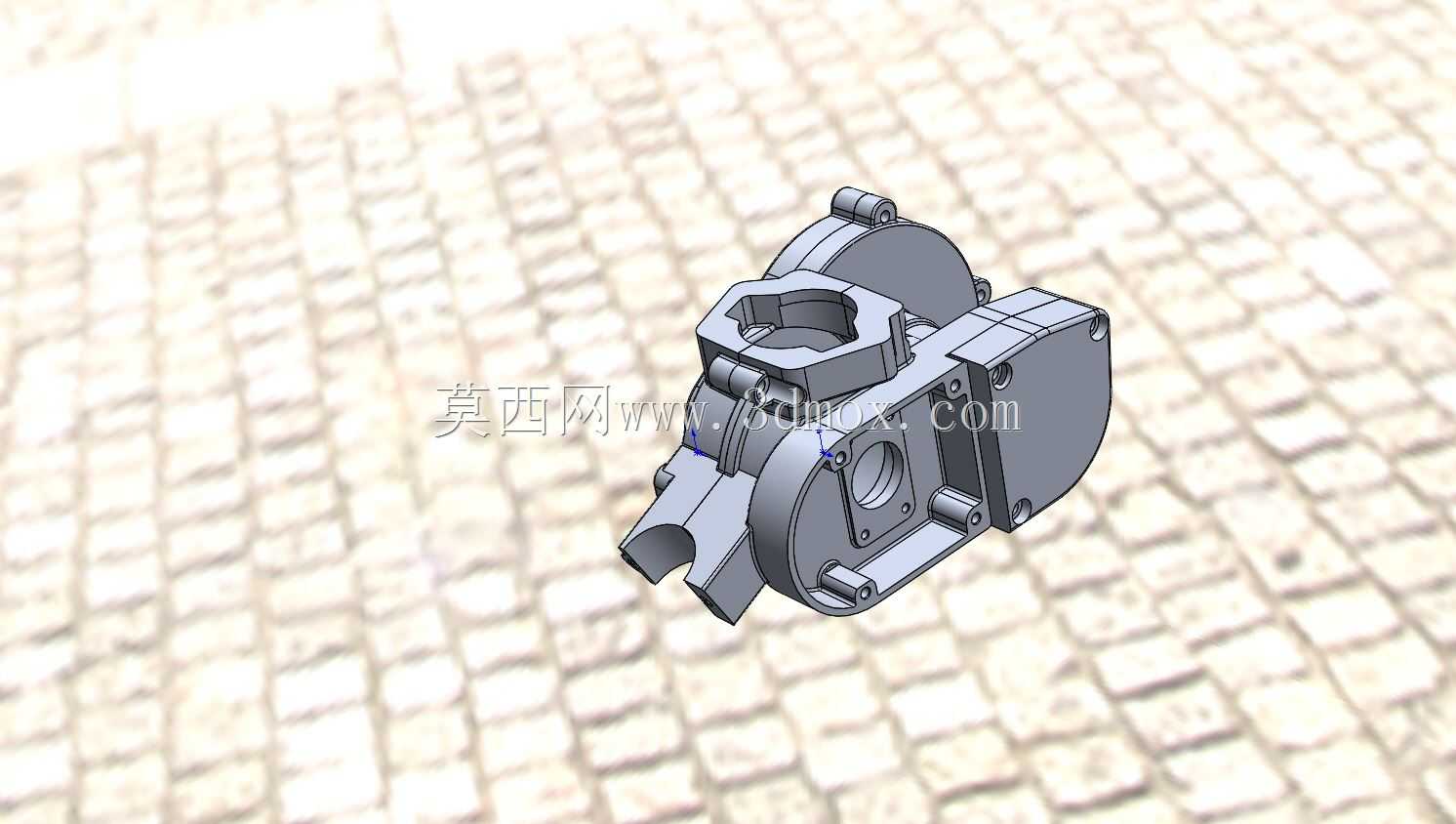

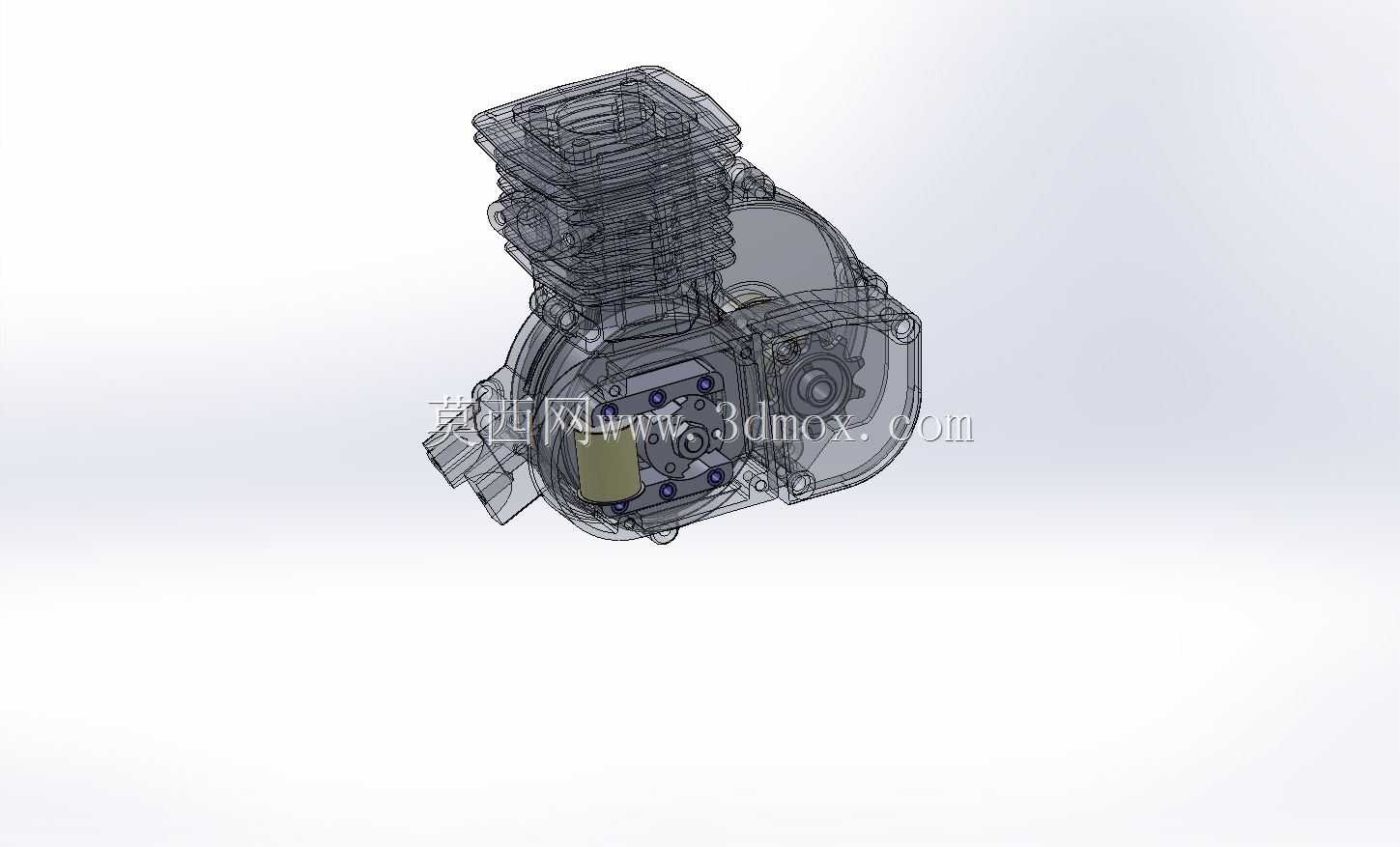

这款49毫升排量的自行车动力装置，核心定位是为普通人力自行车提供辅助动力输出，适配日常通勤、短途代步的改装场景，也可作为小型轻便摩托的动力单元使用，能在不改变自行车原有车架主体结构的前提下，实现人力骑行到机动行驶的切换。从结构设计来看，整机采用单缸风冷的布局形式，缸体外部设置密集的散热鳍片，通过行驶过程中的迎面气流带走燃烧室工作产生的热量，无需额外配置水冷循环管路与散热组件，大幅压缩了整机的体积与自重，适配自行车车架有限的安装空间。传动端采用齿轮减速集成设计，将减速齿轮组与离合器结构整合在同一腔体内，曲轴输出的动力经过一级减速齿轮啮合后，直接传递到输出轴，可通过链轮链条结构连接自行车后轮花鼓，动力传递路径短，传动效率损失小，同时集成式的腔体设计减少了外部密封面的数量，降低了长期使用过程中润滑油渗漏的概率。设计过程中优先考虑了安装边界的适配性，整机的安装固定点位参考了常规自行车下管与五通位置的连接尺寸，预留的安装孔位可通过简易转接支架固定在多数26寸、28寸民用自行车的车架上，整机横向宽度控制在120毫米以内，安装后不会超出车把的横向宽度，避免骑行过程中剐蹭周边障碍物。缸头部分的进排气结构采用侧置布局，化油器安装位与排气口分别设置在缸体两侧，预留的接口尺寸适配通用的小型化油器与消音器组件，用户改装时无需额外定制转接配件。曲轴箱的壳体采用分体式设计，左右壳体通过定位销与螺栓连接，合箱面设置密封胶槽，装配时打胶即可实现可靠密封，内部的轴承安装位同轴度公差控制在0.02毫米以内，保证曲轴与齿轮轴高速转动时的稳定性，减少运转过程中的振动与异响。考虑到自行车使用场景下的维护便利性，整机的火花塞、机油加注口、离合器调整结构都设置在外侧易操作的位置，日常保养调整无需拆解整机主体结构，普通用户借助基础工具即可完成常规维护操作。输出轴的转速经过减速齿轮组匹配后，在常用工况下输出转速适配自行车20-35公里每小时的行驶速度区间，既满足日常通勤的速度需求，也不会因转速过高带来安全隐患。
