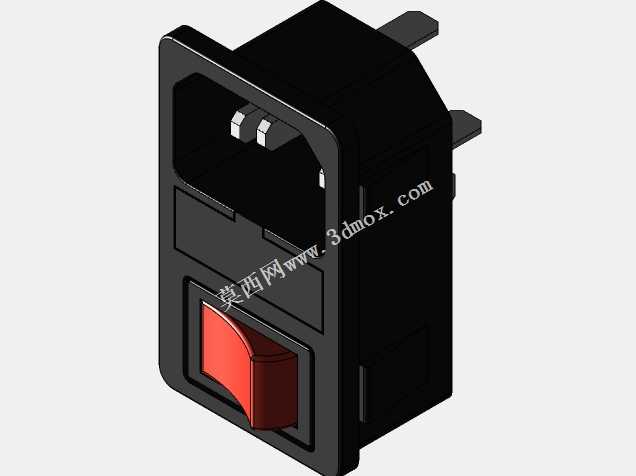

带开关集成式IEC保险丝座公电源插头

这款集成式带开关IEC保险丝座公电源插头，是各类电子电气设备取电回路的核心接插部件，广泛应用在台式工控设备、桌面型检测仪器、商用影音功放、小型工业控制终端、医疗辅助外设等需要外接市电供电的设备端，作为设备侧的市电输入接口使用，替代传统分离式的电源插座、保险丝座、电源开关的分散布局方案，大幅简化设备内部的强电布线工序，降低强电走线的裸露风险，提升设备整机的电气安全等级。

在实际使用场景中，该部件直接嵌装固定在设备的机箱外壳面板上，背部插脚直接对接设备内部的强电输入回路，前端外露的IEC标准插口可直接匹配通用的品字尾市电连接线，无需额外定制专用接插线缆，适配市面绝大多数通用市电供电线材，降低设备的配件适配成本。自带的红色翘板开关直接串联在火线输入回路中，用户无需插拔电源线即可直接切断设备的市电输入，避免频繁插拔插头带来的接插件磨损，也能减少设备待机状态下的无效能耗。集成的保险丝舱位于接口与开关之间的内部腔体，可直接放置标准尺寸的管状保险丝，当设备内部出现过流、短路故障时，保险丝可快速熔断切断输入回路，避免故障扩大烧毁设备内部核心元器件，同时保险丝更换无需拆解设备整机外壳，可直接从面板侧完成更换操作，大幅降低后期运维的操作难度。

设计层面采用一体化的绝缘阻燃外壳结构，所有带电部件完全包裹在阻燃工程塑料壳体内部，外露部分无带电触点，满足强电部件的绝缘防护要求。外壳整体采用卡扣式安装结构，面板边缘带有定位挡边，安装时仅需在设备面板上开出对应尺寸的矩形安装孔，将插头主体从面板外侧推入安装孔，依靠壳体两侧的弹性卡扣即可牢牢固定在面板上，无需额外螺丝固定，大幅提升产线装配效率。外形结构上，外露面板部分为方正矩形造型，开关按键做了内凹式防护设计，避免外力误碰导致开关意外切换，插脚布局完全符合IEC公头的通用尺寸规范，接插时的插拔力控制在合理区间，既保证接插后的连接稳定性，不会出现线材自重导致的松脱问题，也不会出现插拔过于费力的使用问题。安装边界上，壳体嵌入面板后的内部纵深尺寸经过优化，不会占用过多设备内部的布线空间，适配绝大多数壁厚1-2mm的金属或塑料设备机箱，背部的接线插脚采用扁状插片结构，可直接插接标准的6.3mm冷压端子，接线操作便捷可靠，避免焊接工序带来的虚焊、脱焊风险，同时各插脚之间设置有绝缘隔离筋，防止接线后线头脱落引发的极间短路问题。
