大角度开合开口式工业铰链结构设计

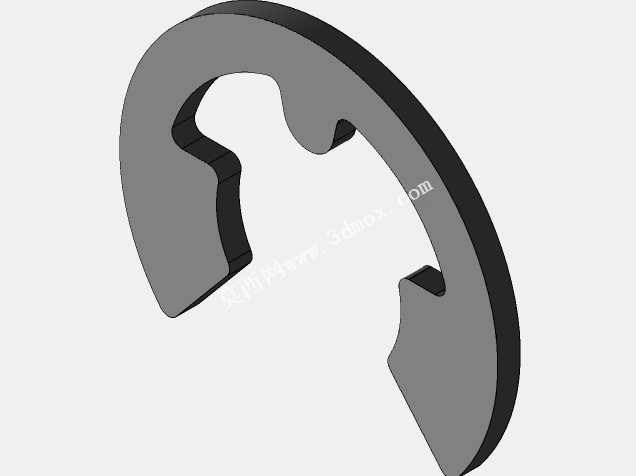

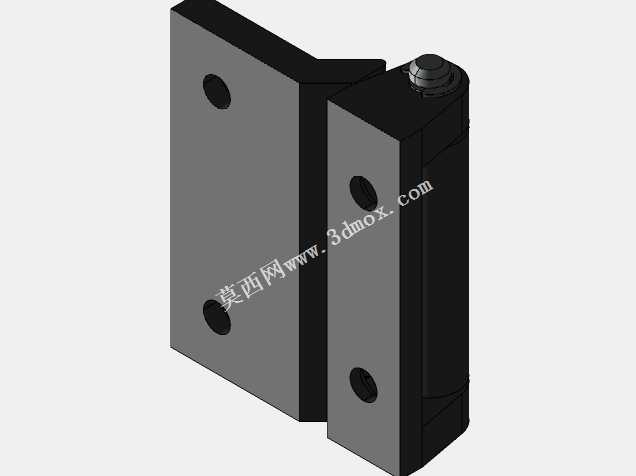

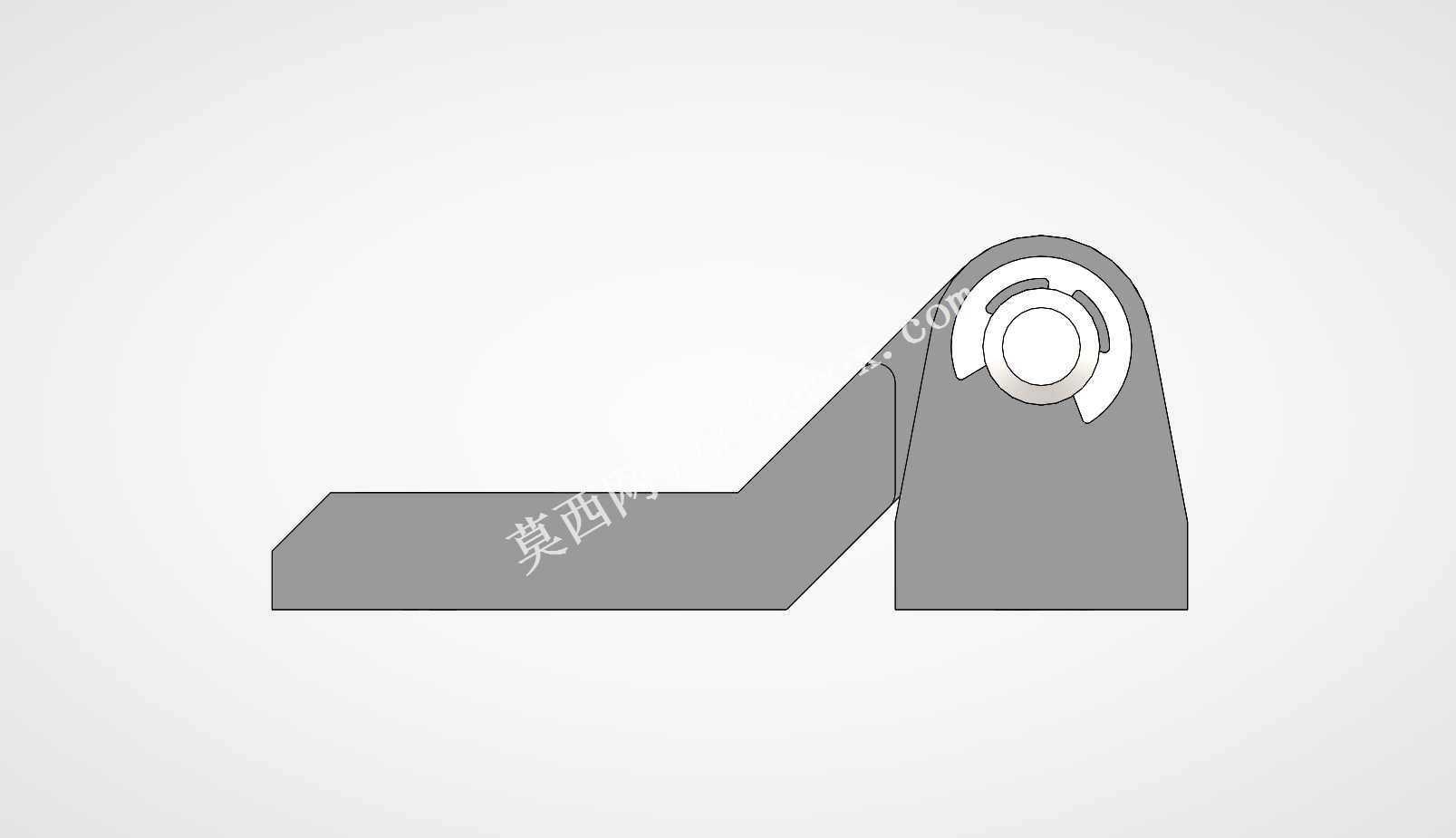

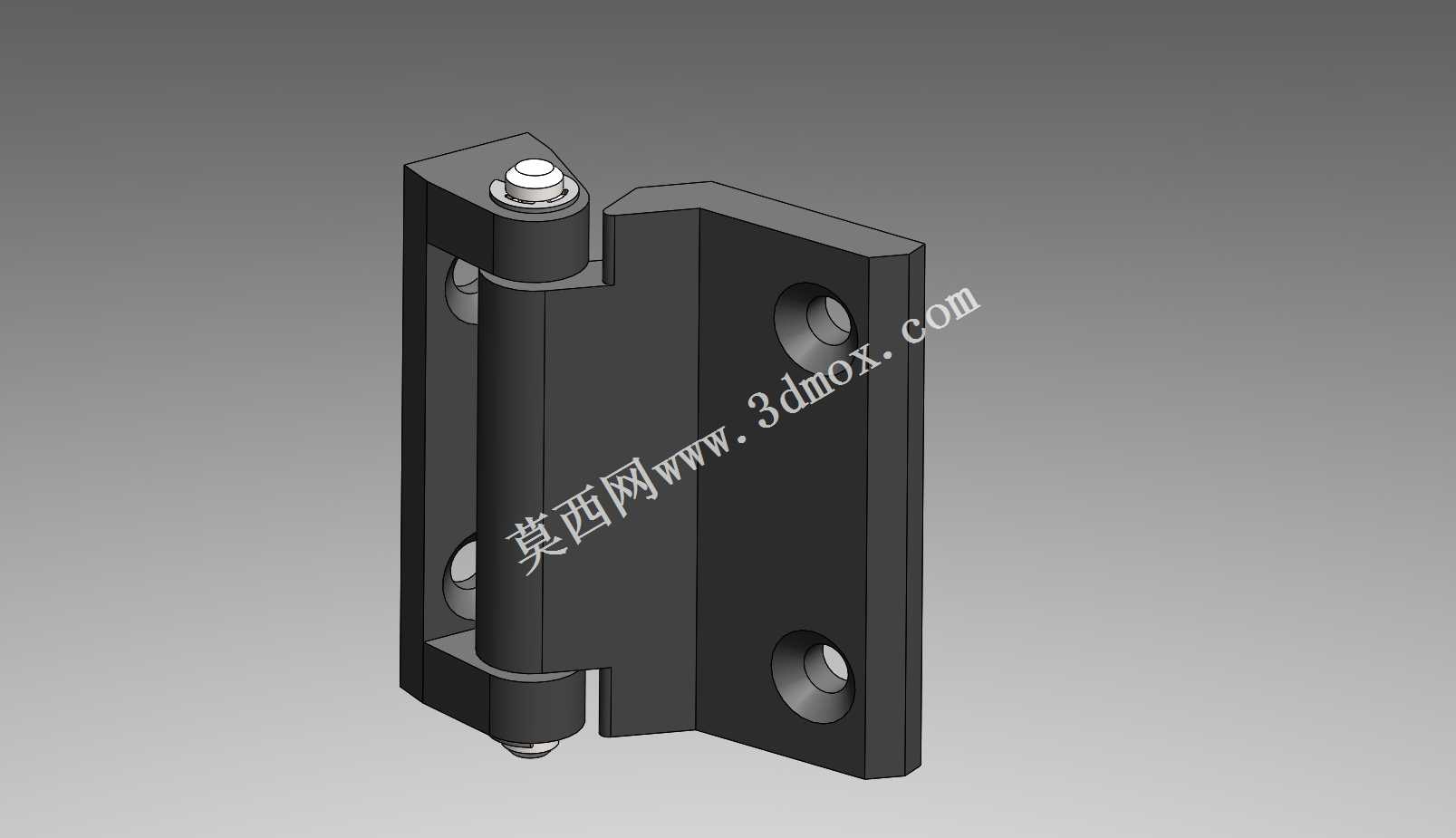

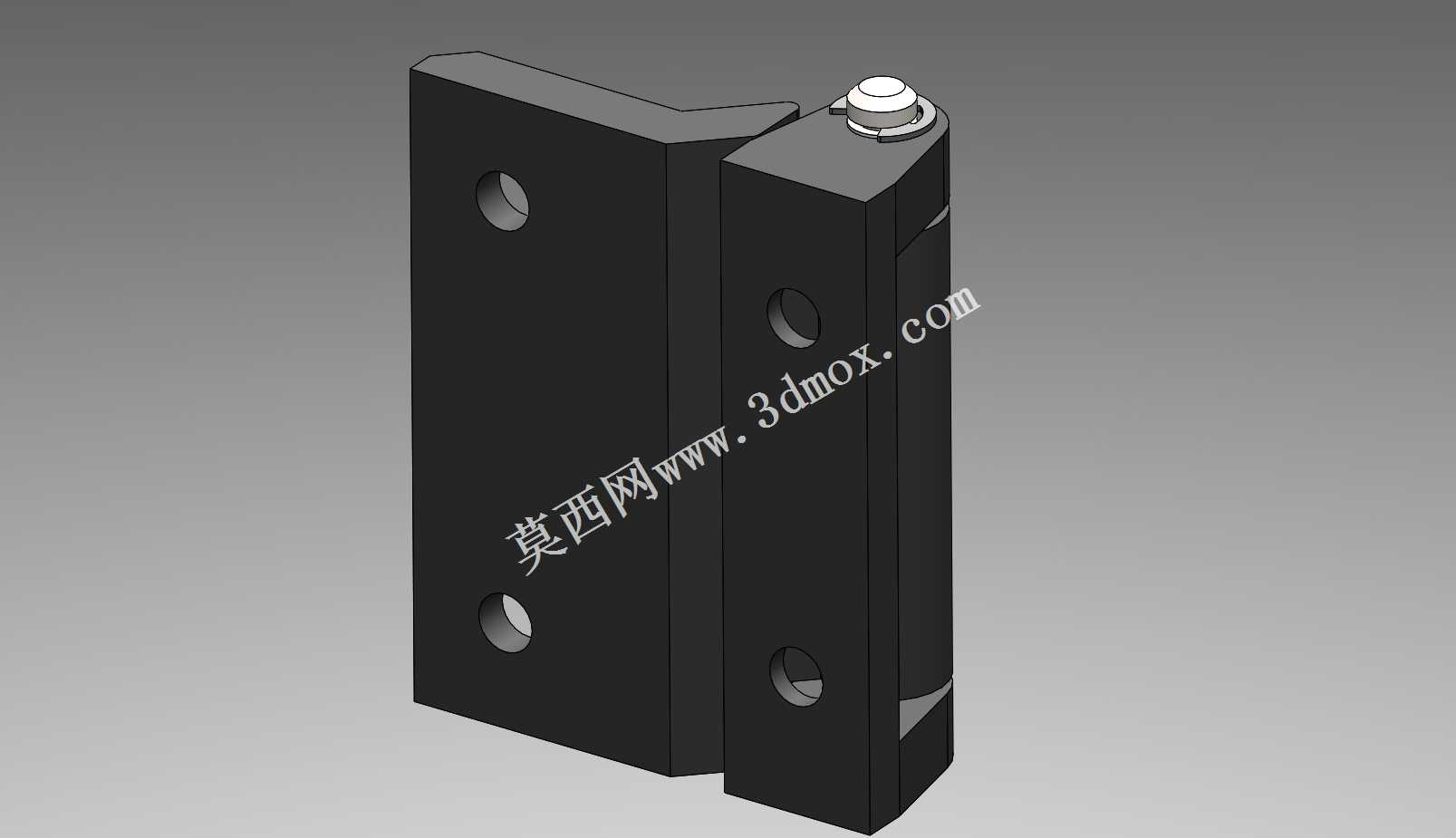

这款开口式大角度铰链，主要面向工业设备面板连接、车载结构装配、操控面板安装等场景设计，能够实现270度的大范围开合角度，适配需要门板或面板完全侧向翻开、不遮挡操作空间的使用需求，在工业控制柜、车载嵌入式设备、小型仪器外壳、自动化设备检修门等场景中都能发挥稳定的连接作用。从功能特性来看，这款铰链采用可拆卸开口式结构，铰接轴端设置有限位顶珠结构，既能够保证铰接转动过程中的阻尼稳定性，避免门板开合时出现松垮晃动的问题，也可以在需要的时候快速拆分铰接的两个页片，无需完全拆卸所有固定螺丝就能完成面板的快速拆装，大幅提升设备后期检修、内部元件维护的操作效率。两个安装页片分别设置了沉头安装孔，安装后螺丝头部可以完全沉入页片平面内，不会出现凸起刮擦操作人员、干涉相邻部件运动的问题，页片边缘做了小圆角钝化处理，没有尖锐的加工毛刺，符合工业设备的安全设计要求。在设计思路上，这款铰链优先考虑了安装场景的适配性，固定页采用平直带双安装孔的结构，能够直接贴合在设备框架的平整安装面上，转动页采用带包覆式轴套的结构，将铰接转轴完全包裹在内部，既能够提升转轴部位的防尘能力，减少工业环境下粉尘、碎屑进入铰接缝隙造成的转动卡滞问题，也能提升整体结构的抗扭强度，在频繁开合的使用场景下不易出现页片变形、转轴松脱的问题。从安装边界来看，这款铰链整体结构紧凑，转动过程中页片的运动轨迹不会超出安装面的侧边范围，安装时不需要在设备框架或面板上预留过大的避让空间，双安装孔的孔位间距经过合理规划，既能够保证固定后的连接强度，承受常规面板的自重载荷，也不会因为孔位过近造成安装面的应力集中问题，适配厚度在1.5mm到3mm之间的金属面板或非金属设备外壳安装使用。铰接部位的配合间隙经过精准控制，转动过程顺滑无卡顿，开合到最大角度时也不会出现结构硬碰撞，能够有效降低开合过程的噪音，同时延长铰链的整体使用寿命，在常规工业使用环境下，不需要额外添加润滑维护就能保证长期稳定的转动性能。
