20mm规格V形槽机架滑动安装套件

这款V形槽机架套件是线性传动系统中核心的滑动承载部件，适配20mm规格的V形导向导轨，广泛应用在桌面级数控加工设备、小型龙门式运动平台、教学用机器人移动模组、自动化检测工位滑台等需要精准直线往复运动的场景中，承担着承载作业端负载、沿导轨平稳滑动、为执行部件提供稳定安装基准的核心作用。在实际设备运行过程中，套件通过四个V形槽滚轮与导轨的V形面精准贴合，将滑动摩擦转化为滚动摩擦，大幅降低传动过程中的阻力，即使在长时间往复运动的工况下，也能保持顺畅的运行状态，避免卡顿、窜动等问题影响设备的运动精度。

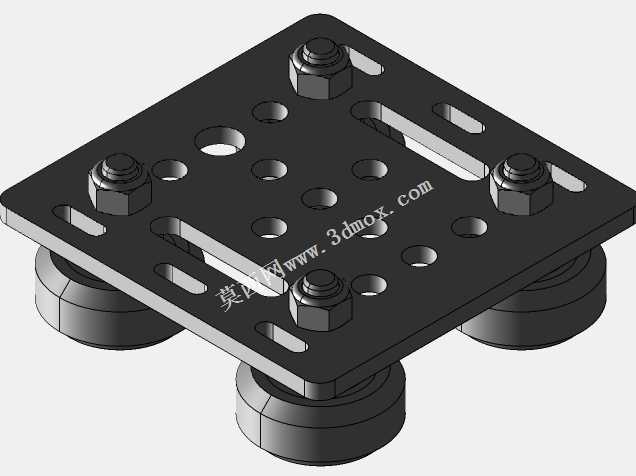

从功能特性来看，这款套件采用一体化安装基板搭配四个偏心可调滚轮的结构设计，基板上预留了多组不同规格的安装孔位，既有适配标准螺栓连接的圆形通孔，也有用于微调安装位置的长条形腰型孔，能够兼容不同规格的作业端部件安装，不管是搭载小型主轴、气动夹爪还是检测传感器，都能找到对应的安装点位，无需额外对基板进行二次打孔加工。四个滚轮分别布置在基板的四个角位，每个滚轮都搭配了锁紧螺母结构，安装时可以通过调整偏心轴的转动角度，精准调节滚轮与V形导轨之间的预紧力，既可以消除配合间隙提升运动刚性，也能避免预紧力过大导致滚轮磨损加快、运行阻力升高的问题，适配不同负载、不同运行速度的使用需求。

设计思路上，这款套件充分考虑了开源运动平台的通用性需求，整体结构紧凑规整，没有多余的冗余结构，在保证结构强度的前提下尽可能降低自身重量，减少运动过程中的惯性负载，提升设备的动态响应性能。基板采用方形对称布局，安装孔位采用标准化间距设计，能够和主流的开源铝型材搭建体系完美兼容，用户可以根据自身的设备搭建需求，快速将套件集成到自己的运动系统中，大幅降低设计和装配的难度。从安装边界来看，这款套件适配的V形导轨宽度为20mm，基板整体尺寸小巧，四个滚轮的跨距设计合理，能够承受垂直于基板方向的额定负载，同时也能抵抗运动过程中的侧向倾覆力矩，保证在带载运行时的稳定性，不管是水平安装的直线滑台，还是垂直布置的升降轴，都能稳定运行，不会出现滚轮脱轨、基板晃动的问题，为各类小型自动化运动设备提供可靠的直线滑动承载解决方案。
