宽间距带插座DIP封装IC组件结构设计

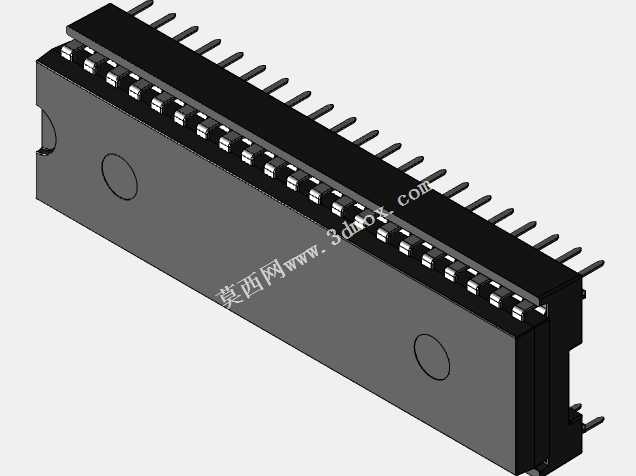

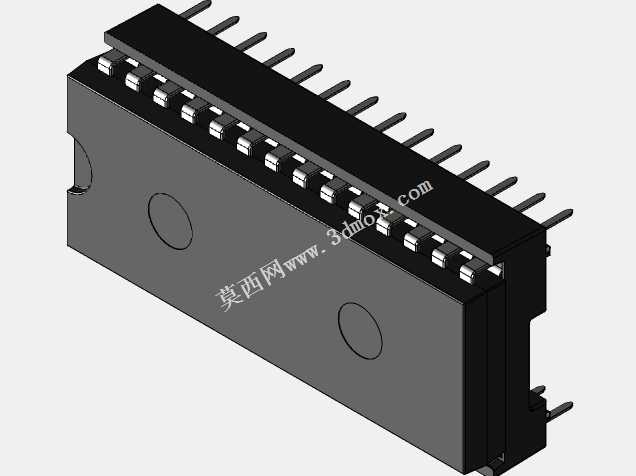

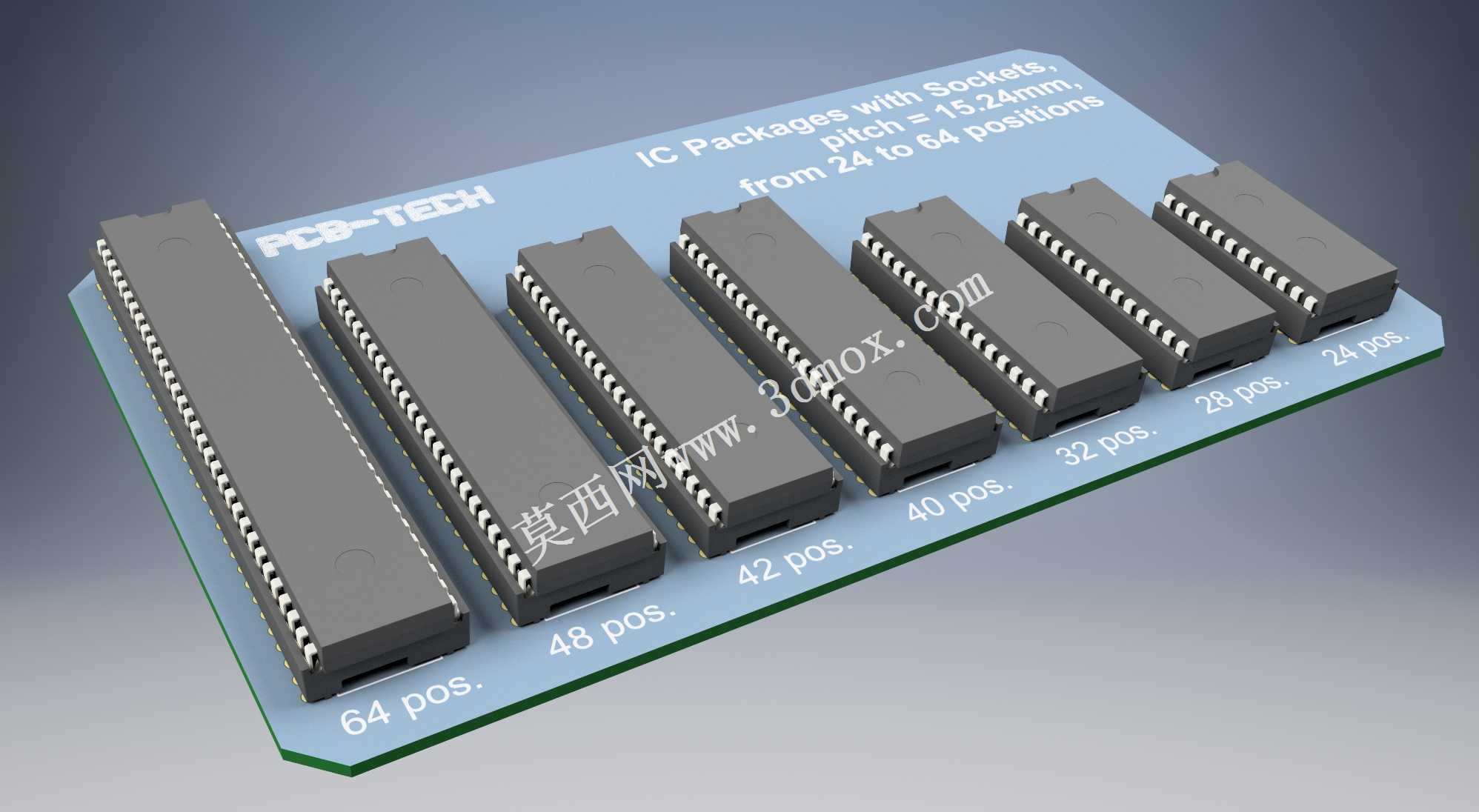

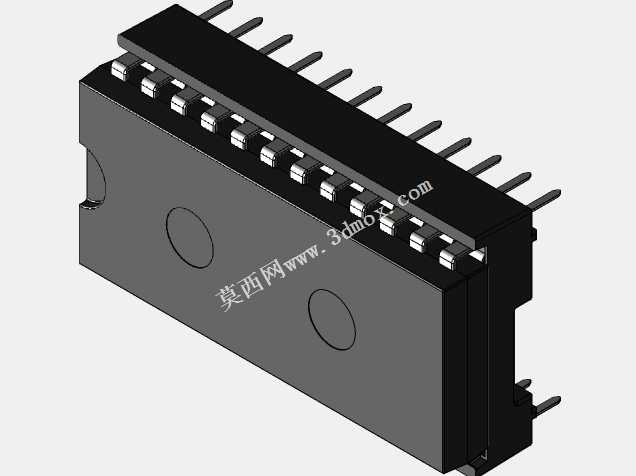

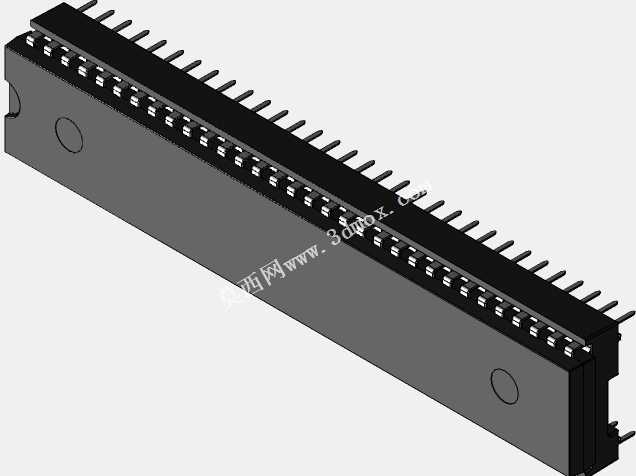

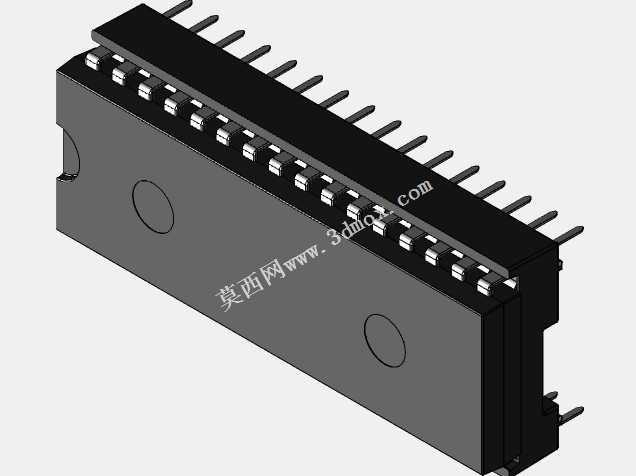

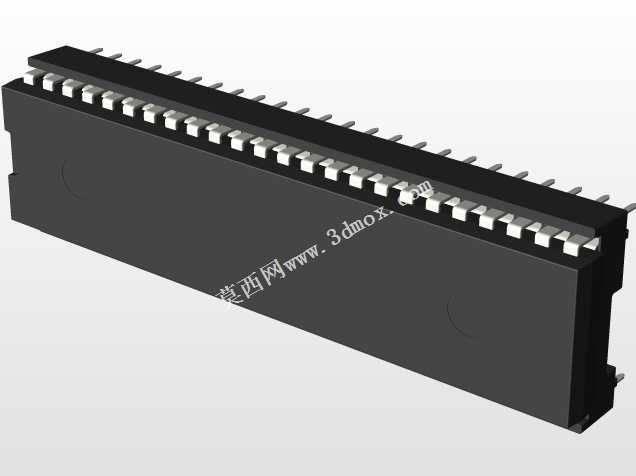

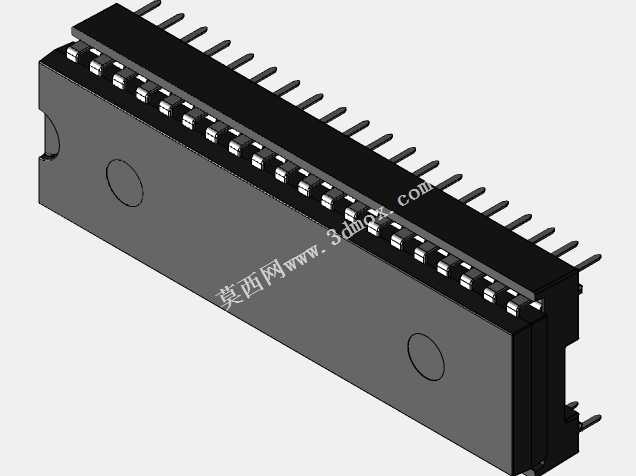

在电子电路装配、PCB样板试制、教学实验平台搭建以及工业控制板卡维修场景中，直插式IC的可靠连接一直是影响电路稳定性的核心环节，这类带15.24mm间距插座的DIP封装IC组件，正是为适配大电流直插芯片、多引脚老式工控芯片以及需要频繁插拔更换芯片的场景设计的接插结构。不同于常规窄间距DIP插座，该系列组件覆盖24针到64针的全规格引脚配置，能够匹配不同引脚数量的宽体直插芯片，无需额外定制转接结构即可直接适配对应焊盘的PCB基板。从功能特性来看，该系列封装结构将IC本体与配套插座做了一体化适配设计，插座的接触簧片采用弹性贴合结构，既能够保证芯片引脚与插座接触点的低阻抗导通，避免长期使用出现接触不良、信号衰减的问题，也能在需要更换芯片时无需反复焊接，直接插拔即可完成芯片替换，大幅降低板卡调试、维修过程中的PCB焊盘损伤风险。在设计思路上，整个系列遵循统一的15.24mm标准宽度尺寸，所有引脚间距严格匹配宽体DIP的行业通用规范，不同引脚数的产品长度随引脚数量线性变化，宽度方向保持一致，能够让PCB设计人员在绘制板卡时统一预留安装边界，无需针对不同引脚数的芯片调整宽度方向的布局空间，大幅提升板卡布局的通用性。外形尺寸与安装边界方面，所有规格的插座底部均采用标准直插引脚设计，引脚伸出长度适配常规1.6mm-2.0mm厚度的PCB板焊接要求，插座本体的高度统一，在板卡堆叠安装时不会因为不同引脚数的IC高度差产生结构干涉，插座两侧预留的卡扣限位结构能够在芯片插入后自动卡紧芯片本体，避免设备在振动工况下出现芯片松脱的问题。这类结构广泛适用于工业控制板卡、老式通讯设备维修、电子教学实验台、电源管理模块等场景，既可以作为新板卡设计的标准接插件选型参考，也可以作为旧设备维修替换的结构参照，其统一的尺寸规范能够大幅降低电子装配环节的配件选型成本，提升电路装配的互换性与后期维护效率。
