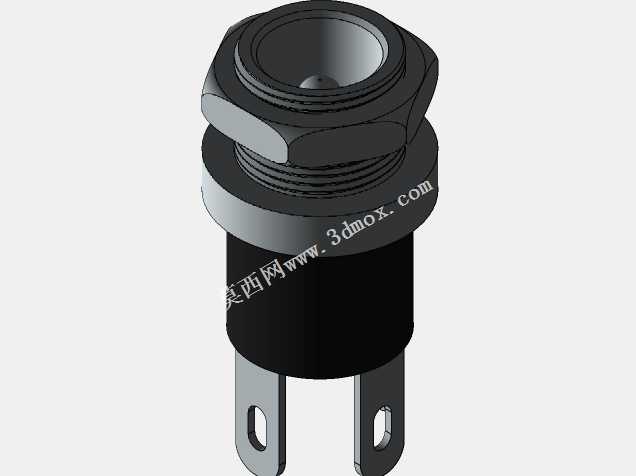

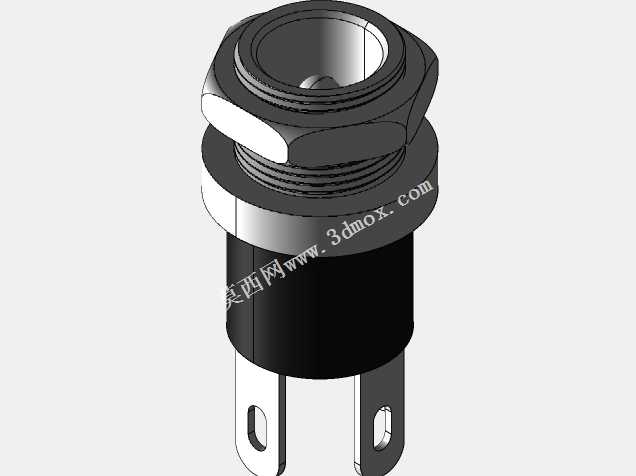

面板安装式5.5mm内径2.1mm针直流电源插座

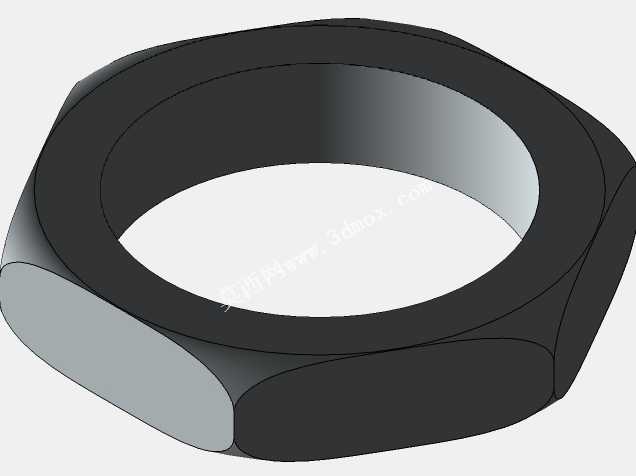

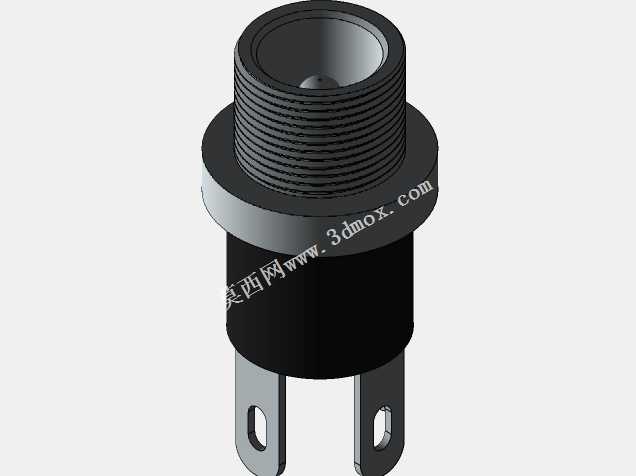

这款面板安装式直流电源插孔，是低压直流供电场景中应用极为广泛的接插部件，常见于小型消费电子、工业控制板卡、桌面式仪器仪表、LED驱动模组、外置电源供电的小型设备上，承担着外接直流电源与设备内部电路之间的电力连通作用，是低压直流取电方案里可靠性经过长期市场验证的成熟接口形式。从实际使用场景来看，这类插孔多被固定在设备外壳的预留开孔位置，用户无需拆解设备即可通过配套的直流插头快速完成电源接驳，插拔操作顺畅，连接后接触电阻低，大电流通过时发热控制表现优异，能够适配多数12V及以下电压等级的直流供电需求，部分合规选型可承载最高5A的持续工作电流，完全覆盖小型民用、工业类低压设备的供电功率要求。在产品功能设计上，这款插孔采用了螺纹锁紧加六角定位的安装结构，安装时将插孔主体从设备面板外侧穿入预留安装孔，内侧旋入配套锁紧螺母即可完成固定，六角结构能够卡在面板对应的防呆卡槽内，避免螺母旋紧时插孔主体跟转，安装后结构稳固，长期受插拔力作用也不会出现松脱移位。插孔内部采用同心电极设计，外层金属壳体为负极接触端，中心插针为正极接触端，电极之间设置有绝缘隔层，能够有效避免正负极短路风险，插合时插头外壁与插孔内层弹性接触片紧密贴合，中心针与插孔内的弹性夹片可靠咬合，即便设备存在小幅振动也不会出现接触不良、供电中断的问题。尾部引出的两个焊片式接线端，分别对应正负极，接线时可直接焊接导线，也可配合对应的接插件实现快速接线，焊片上预留的定位孔能够在焊接时辅助固定导线，避免拉扯导线时焊点受力脱落。从外形尺寸与安装边界来看，这款插孔适配直径5.5mm、中心针直径2.1mm的标准直流插头，面板安装开孔直径匹配插孔主体的螺纹外径，安装后露出面板的头部高度较低，不会额外占用设备外部空间，尾部接线端的长度经过优化，即便在内部空间局促的小型设备壳体内也能顺利完成接线，不会与内部电路板、结构件产生干涉。整体结构采用金属外壳加绝缘基座的组合，金属外壳部分做了防锈镀层处理，长期使用不易氧化锈蚀，绝缘基座采用耐高温的工程塑料材质，焊接时能够耐受短时高温，不会出现基座融化、电极移位的问题，整体使用寿命能够满足数千次的插拔循环需求，完全适配各类量产电子设备的接口选型要求。
