双端可调式万向夹持扭钳结构设计

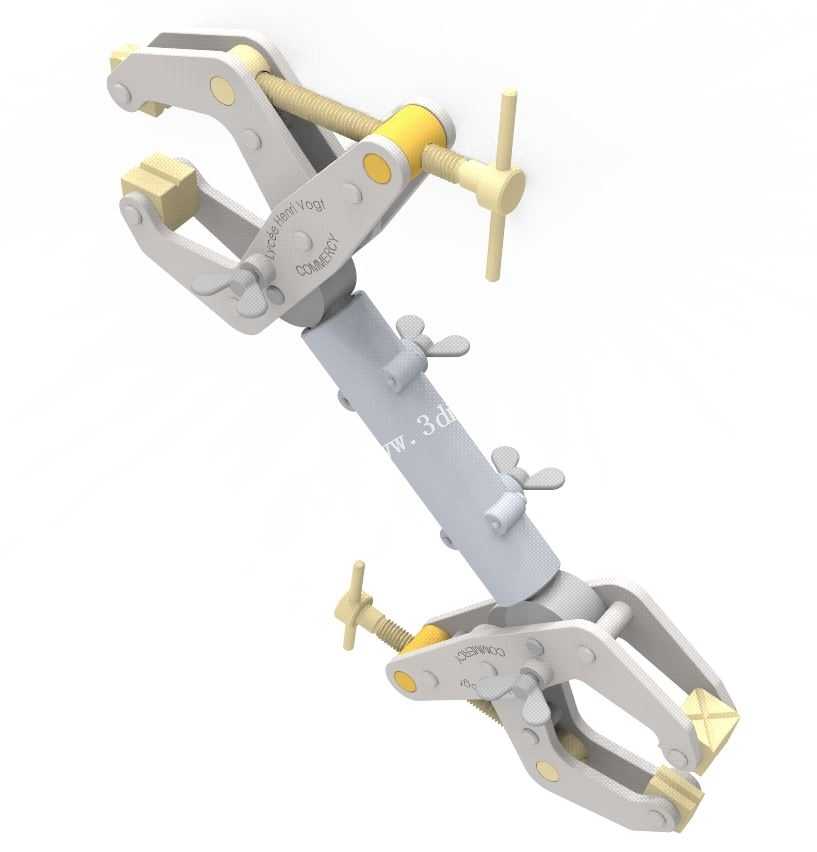

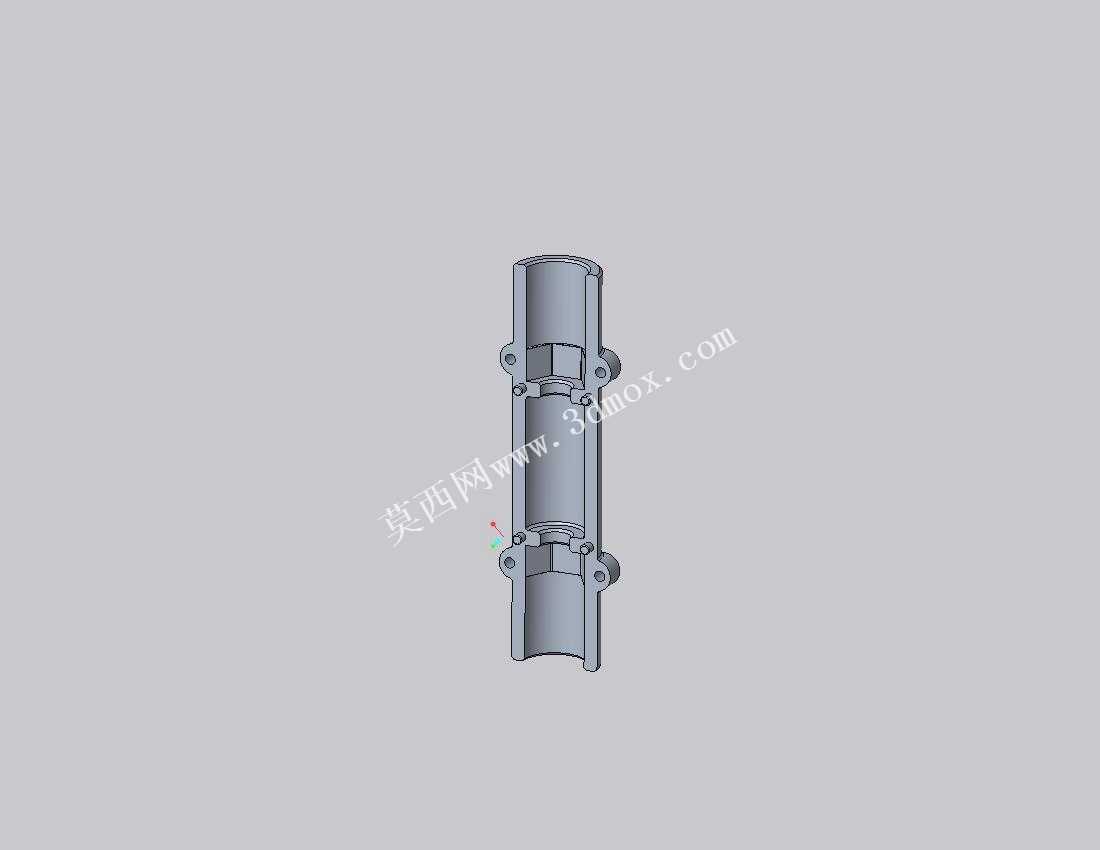

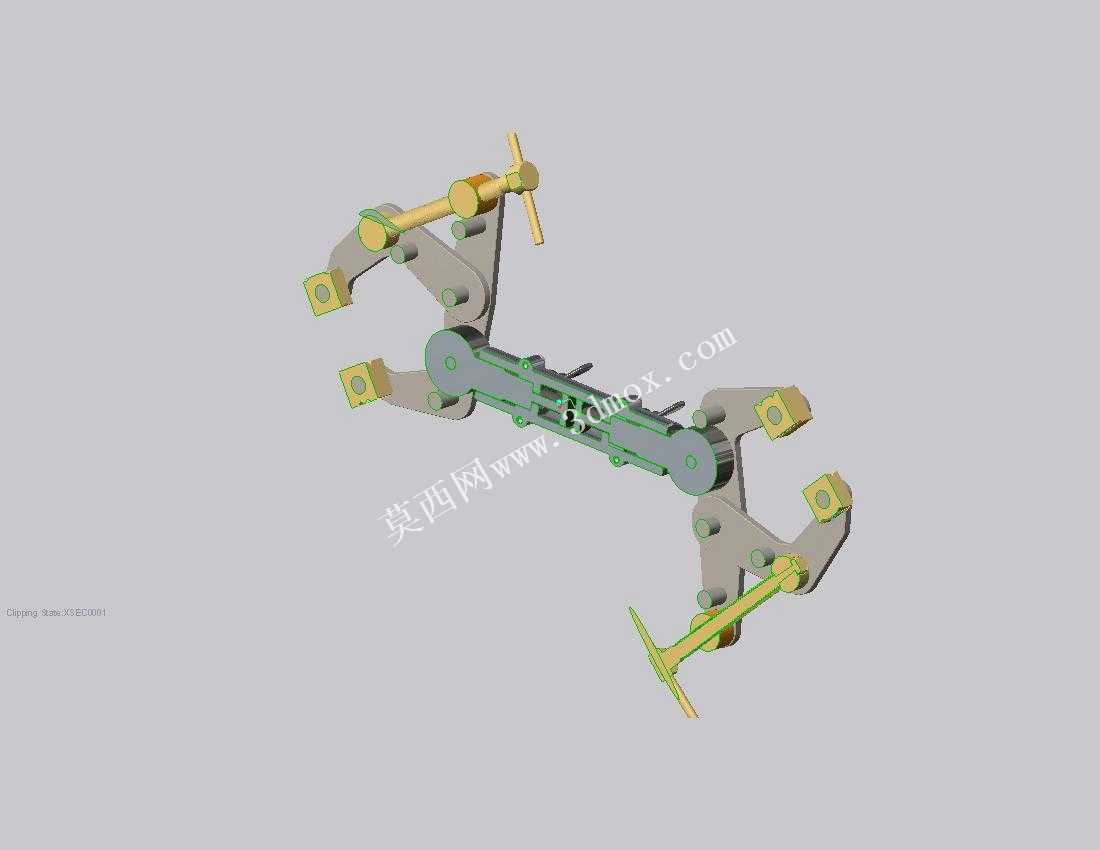

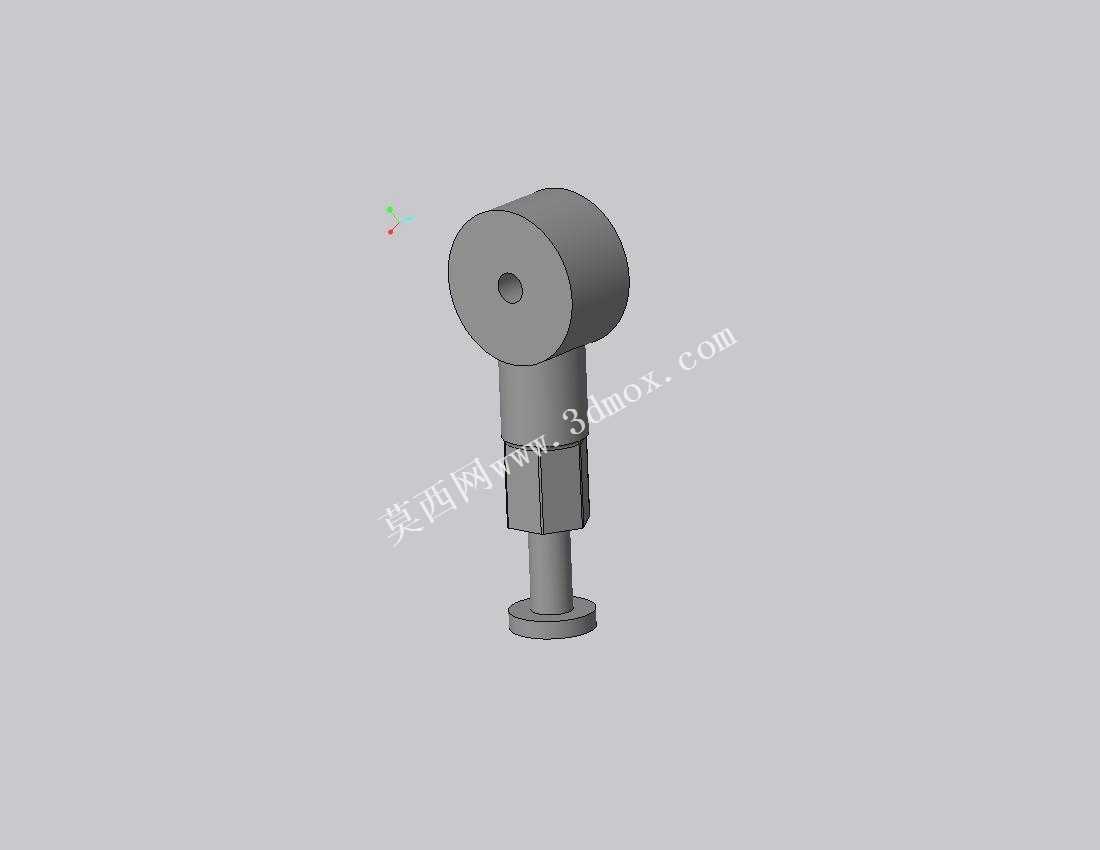

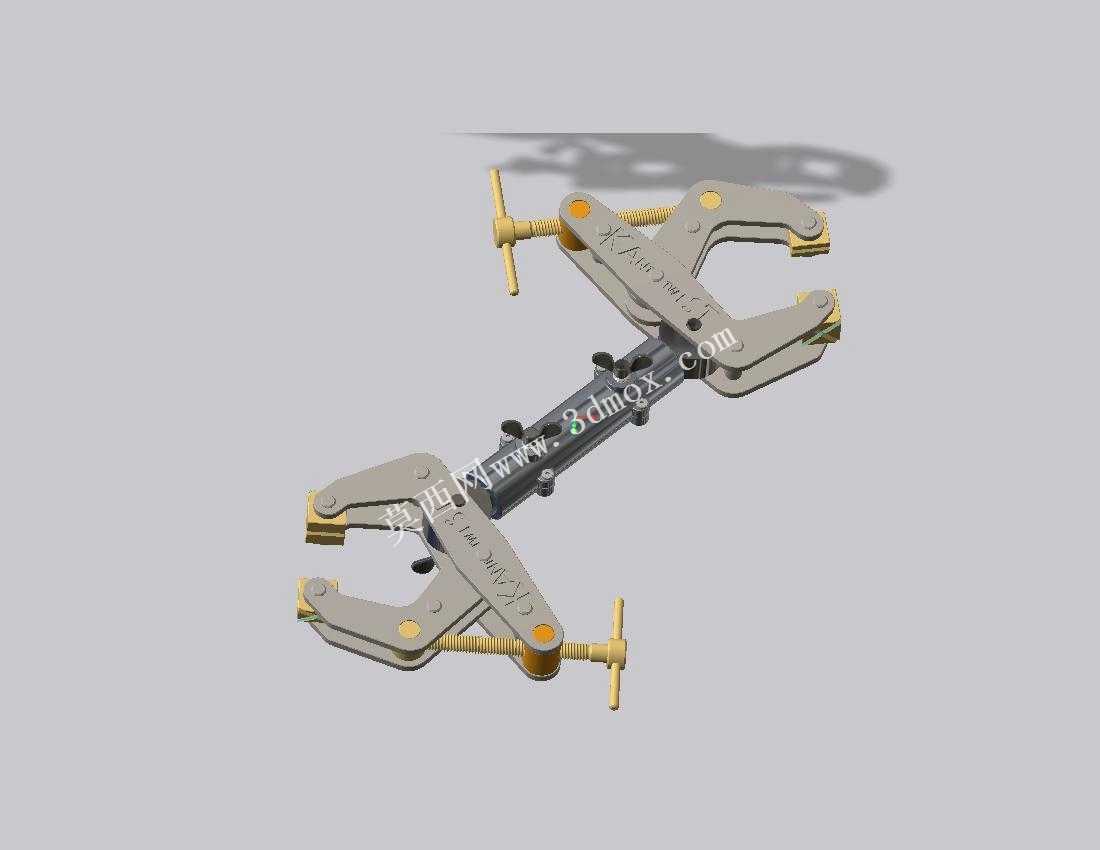

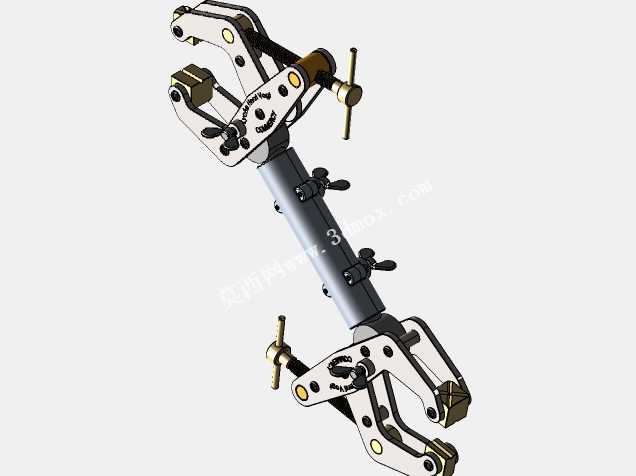

这款双端夹持扭钳是面向精密小件加工、电子组装、珠宝修配场景开发的手动夹持工装，核心解决多工位小件加工时频繁更换夹具、异形件定位难、多角度加工无法同步夹持的痛点，在PCB板返修、珠宝镶嵌、小型精密零件铣磨加工、线束端子焊接等场景中，可替代多款单一功能的台钳、夹钳，减少工装更换频次，提升小件加工的操作效率。产品采用两端对称夹钳搭配中间可调连接臂的结构设计，两端夹钳均采用V型加平口组合的钳口结构，平口接触面镶嵌软质防滑垫，既可以加持方形、板状的平面工件，也可以加持圆柱、异形曲面的小件，钳口开合通过T型手摇丝杆驱动，丝杆采用细牙梯形螺纹设计，进给平稳夹持力可控，不会因为夹持力过大损伤PCB板材、珠宝软质基材或者薄壁小零件的表面。中间连接臂采用多节可调锁紧结构，每处关节都搭配蝶形锁紧旋钮，松开旋钮时两端夹钳可绕连接臂做360度旋转调整，每旋转60度即可卡入定位槽实现角度锁定，调整到所需角度后拧紧蝶形旋钮即可完全锁死关节，不会在加工过程中出现角度偏移，可实现两端工件的相对角度调整，满足斜孔加工、多角度焊接、异形件对位装配的夹持需求。整体结构采用高强度铝合金作为主体基材，关键受力丝杆、锁紧销采用不锈钢材质，整体自重控制在1.13千克左右，既保证了夹持时的结构刚性，又不会因为自重过大导致操作便携性下降，钳体最大展开长度适配常规工作台面的操作边界，最小收缩状态可放入常规工具收纳箱，无需额外的安装固定台面，既可以手持操作完成小件的临时夹持固定，也可以通过连接臂上的预留安装孔固定在工作台面作为小型台钳使用。两端夹钳的最大开合行程可覆盖常规小型零件的夹持尺寸范围，钳口深度可满足小件加工时的避让需求，不会因为钳身遮挡加工路径影响铣刀、烙铁、打磨头的操作空间，夹钳与连接臂的连接部位采用加厚铰接结构，长期反复调整角度也不会出现铰接松旷、夹持精度下降的问题，丝杆部位预留润滑注油孔，日常维护只需定期加注少量润滑脂即可保证操作顺畅，无需复杂的拆解保养。
