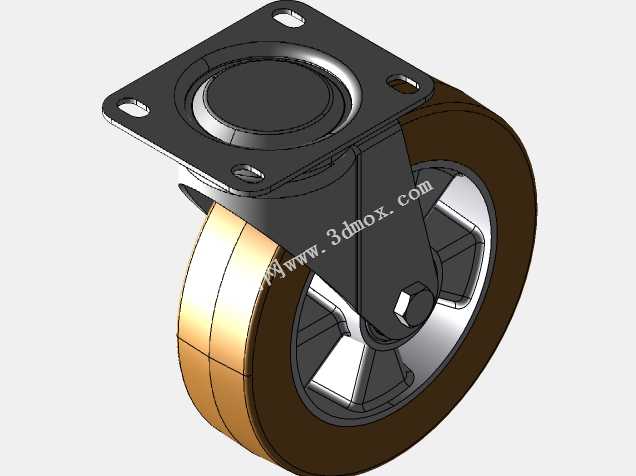

200mm负载型万向转叉脚轮结构设计

这款重载万向脚轮主要面向工业仓储物流、重型设备转运、工装平台移动等场景设计，可适配650kg级别的单轮负载需求，能够在车间环氧地坪、硬化水泥地面、普通工业地砖等多种常见工业地面环境下稳定使用，既可以作为重型货架、移动工作台的移动支撑部件，也可配套在工业转运推车、自动化移动设备底盘上，满足设备短距离移位、工位调整、灵活转向的使用需求，解决重型设备移动困难、转向卡滞的实际痛点。产品采用顶板安装的结构形式，方形顶板带四个对称分布的安装孔，安装时可直接通过螺栓与设备底盘的安装位锁紧固定，安装边界清晰，适配市面上多数标准重型移动设备的安装孔位，无需额外定制转接件即可完成装配，轮体直径为200mm，整体安装高度适配常规工业移动设备的底盘离地间隙，不会出现安装后设备底盘过高或过低的问题。功能设计上，转叉部分采用带精密滚珠轴承的回转结构，转向时阻力极小，即使在满载状态下也能轻松完成360度任意方向的转向操作，不会出现转向卡顿、偏摆的问题；轮体部分采用铝轮毂搭配聚氨酯胎面的组合结构，铝轮毂具备足够的结构强度，可承受满载时的径向载荷不会发生形变，聚氨酯胎面硬度控制在93-95邵氏A区间，既具备足够的耐磨性能，长期使用不易磨损，又能起到一定的减震效果，滚动时噪音低，不会对工业地面造成划伤，适配对地面保护有要求的车间场景。轮体内部配套双列滚珠轴承，滚动阻力小，推行时省力顺滑，即使满载状态下推动设备也无需过大的推力。整体结构设计紧凑，没有多余的冗余结构，各部件之间的配合间隙经过合理优化，既保证转动灵活，又不会出现晃动量过大的问题，顶板与转叉的连接部位做了加强处理，可承受满载时的冲击载荷，避免长期使用后出现连接部位变形、断裂的问题，胎面与轮毂之间采用牢固的结合工艺，长期滚动使用不会出现胎面脱胶、剥离的情况，可适配工业场景下高频次、长周期的使用需求。
